EntréeenterreRisberme

Association

Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Talus de déblai	Pente correspondant à la pente d'entrée en terre de déblai	Numérique, positif	2 ( : 1)
Hauteur max de déblai	Hauteur maximum autorisée pour le lien d'entrée en terre de déblai sans risberme	Numérique	3.0 m 10.0 pieds
Pente de remblai	Pente correspondant à la pente d'entrée en terre de remblai	Numérique, positif	2 ( : 1)
Hauteur max de remblai	Hauteur maximum autorisée pour le lien d'entrée en terre de remblai sans risberme	Numérique, positif	3.0 m 10.0 pieds
Largeur de risberme	Largeur de la risberme	Numérique, positif	1.5 m 5.0 pieds
% pente risberme	% +/- de la pente de la risberme. Les pentes positives sont ascendantes dans le sens du décalage croissant	Numérique	2 (%)
Option d'arrondi	Spécifie l'arrondi du lien d'entrée en terre au point de sécurité	Chaîne	Aucun
Arrondi par	Indique le paramètre utilisé pour l'arrondi	Chaîne	Longueur
Paramètre de l'arrondi	Spécifie la valeur de la longueur ou du rayon	Numérique, positif	1.5 pied
Maillage par approximation de l'arrondi	Spécifie le nombre de points intermittents sur les liens de l'arrondi (10 liens maximum)	Numérique, positif	6
Placer un matériau revêtu	Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun.	Chaîne	Aucun
Limite 1 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	1 : 1
Epaisseur du matériau 1	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	12 pouces
Nom du matériau 1	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 2 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	2 : 1
Epaisseur du matériau 2	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	6 pouces
Nom du matériau 2	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 3 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	4 : 1
Epaisseur du matériau 3	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	4 pouces
Nom du matériau 3	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Pelouse

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire

Paramètres de sortie

Paramètre	Description	Type
Décalage d'entrée en terre	Décalage du point d'entrée en terre	Numérique
Altitude de l'entrée en terre	Altitude du point d'entrée en terre	Numérique

Comportement

Le point de charnière initial est défini sur le point d'association. L'altitude du point de charnière est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai. Une interception est calculée sur la surface cible à l'aide des paramètres Talus de déblai ou Talus de remblai définis. Si la hauteur de l'interception est supérieure au paramètre Hauteur max, le lien avec la hauteur maximum est inséré et le lien de la risberme est ajouté. Le point de charnière est redéfini au bord extérieur de la risberme et le processus est répété jusqu'à ce qu'un lien d'entrée en terre inférieur au paramètre Hauteur max soit trouvé.

A l'instar de tout autre élément de profil type d'entrée en terre, cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.

Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Ce paramètre d'épaisseur (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Les liens de bas niveau sont codés en fonction de l'option Référentiel et les liens d'entrée en terre en fonction de l'option Haut. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau.

Remarque :

Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.

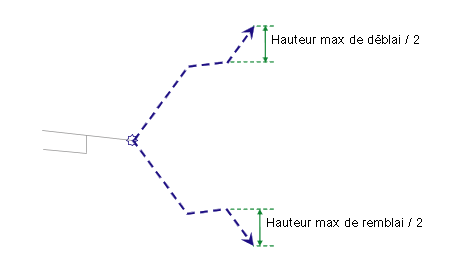

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine les pentes de déblai et de remblai initiales à leur hauteur maximum, une seule risberme, suivie des pentes d'entrée en terre de déblai et de remblai pour la moitié des hauteurs maximales. Les liens d'entrée en terre se terminent en pointes de flèche orientées vers l'extérieur.

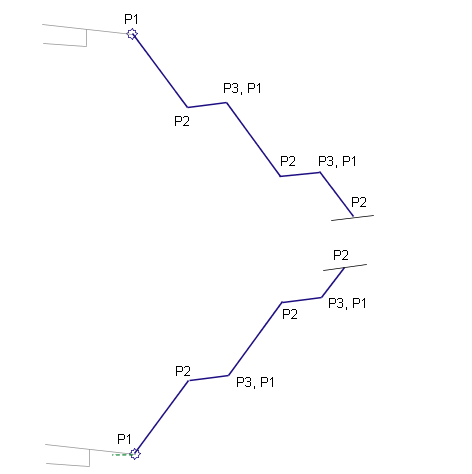

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Talus Talus déblai ou Talus remblai	Point de charnière, pour la condition de déblai ou de remblai. Il s'applique uniquement au bord intérieur du lien d'entrée en terre réel.
P2	Entrée en terre Entrée en terre_Déblai ou Entrée en terre_Remblai	Point d'entrée en terre d'une pente de déblai ou de remblai Il s'applique uniquement au point d'entrée en terre réel.
P2	Point de risberme	Bord intérieur de risberme(s)
P3	Point de risberme	Bord extérieur de risberme(s)
Tous les liens	Emprise Assise des terrassements
Lien d'entrée en terre final	Emprise Assise des terrassements Entrée en terre Entrée en terre_Déblai	Lien d'entrée en terre pour des lignes de profil en travers en déblai
Lien d'entrée en terre final	Emprise Assise des terrassements Entrée en terre Entrée en terre_Remblai	Entrée en terre en remblai talus fini
