Cet élément de profil type permet à l'utilisateur de sélectionner comme cibles une surface de terrain naturel ainsi qu'une surface rocheuse.
En fonction de la position (en dessus ou au-dessous, par exemple), l'entrée en terre utilisera des solutions de fossé et de pente différentes. Le remblai et le déblai non rocheux se comporteront comme PenteTalusSimpleDéblaiFossé.
Association
Le point d'association se situe sur le bord intérieur de la pente avant fossé pour le déblai et sur le bord intérieur du lien d'entrée en terre pour le remblai.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Lien d'entrée en terre | Inclut ou omet le lien d'entrée en terre | Inclure / Omettre | Inclure |
| Talus de déblai | Pente du lien d'entrée en terre pour un déblai non rocheux | Numérique, positif | 2 ( : 1) |
| Pente de remblai | Pente du lien d'entrée en terre pour remblai | Numérique, positive | 4 ( : 1) |
| Pente avant fossé | Lien de la pente avant fossé (déblai uniquement) | Numérique, positive | 4 ( : 1) |
| Profondeur du fossé | Profondeur du fossé | Numérique, positive |
1.2 m 4.0 pieds |
| Largeur du fond | Largeur du fond du fossé (zéro pour un fossé en V) | Numérique, positive |
0.6 m 2.0 pieds |
| Pente après fossé | Lien de la pente après fossé (déblai uniquement) | Numérique, positif | 4 : 1 |
| Largeur de la pente après fossé | Largeur du lien de la pente après fossé (déblai uniquement) | Numérique, positif |
1.2 m 4.0 pieds |
| Limite de profondeur Déblai rocheux1 | Hauteur du premier talus de déblai rocheux | Numérique , positif |
3.0 m 9.0 pieds |
| Talus de déblai rocheux1 | Pente du premier segment du déblai rocheux | Numérique, positive | 4 (:1) |
| Talus de déblai rocheux2 | Pente du second segment de déblai rocheux | Numérique, positive | 1 (:1) |
| Largeur du déblaiement du terrain naturel | Largeur du TN à déblayer au-dessus des roches | Numérique, positif |
1.5 m 5.0 pieds |
| Pente du lien d'entrée en terre | Pente du lien vers TN | Numérique, positive | 2 (:1) |
| Placer un matériau revêtu | Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun. | Chaîne | Aucun |
| Limite 1 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 1 : 1 |
| Epaisseur du matériau 1 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 12 pouces |
| Nom du matériau 1 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 2 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 2 : 1 |
| Epaisseur du matériau 2 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 6 pouces |
| Nom du matériau 2 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 3 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 4 : 1 |
| Epaisseur du matériau 3 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 4 pouces |
| Nom du matériau 3 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Pelouse |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Surface de terrain naturel | Nom de la surface de terrain naturel pour l'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour définir la surface : surfaces | Obligatoire |
| Surface rocheuse | Surface rocheuse du déblai rocheux. Les types d'objet suivants peuvent être utilisés comme cibles pour définir la surface : surfaces | Facultatif |
Paramètres de sortie
Aucun.
Comportement
Le point d'association est testé pour déterminer s'il s'agit d'un déblai ou d'un remblai. Dans le cas d'un remblai, le lien d'entrée en terre du remblai se prolonge vers la surface existante selon la pente de remblai spécifiée.
Si le point P1 ou P2 est en dessous de la surface rocheuse, la pente avant fossé, le fond du fossé et la pente après fossé sont ajoutés et le lien Déblai rocheux1 est ajouté à la hauteur indiquée par le paramètre Limite de profondeur Déblai rocheux1. Un second lien de déblai rocheux est ajouté pour rejoindre la surface rocheuse au niveau de Talus de déblai rocheux2. Une surface de déblaiement est créée à mesure que des liens sont définis le long de la surface rocheuse pour la distance de tampon définie. Enfin, un lien d'entrée en terre jusqu'au terrain naturel est inséré à l'aide de la pente indiquée dans la paramètre Pente du lien d'entrée en terre.
Si l'entrée en terre ne se trouve pas sous la surface rocheuse, la pente avant fossé, le fond du fossé et la pente après fossé sont ajoutés et le lien d'entrée en terre de déblai est prolongé de l'extrémité de la pente après fossé vers la surface d'entrée en terre selon la pente de déblai indiquée.
Cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Le paramètre Epaisseur du matériau (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.
Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Ce paramètre d'épaisseur (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Les liens de bas niveau sont codés en fonction de l'option Référentiel et les liens d'entrée en terre en fonction de l'option Haut. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau.
Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type se comporte de la même façon que pour PenteTalusSimpleDéblaiFossé.
Point, lien et codes de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, lien ou forme | Codes | Description |
|---|---|---|
| P1 | Talus, Talus remblai | Condition de remblai uniquement - point charnière pour les pentes d'interception en remblai |
| P2 | Point de fossé, Entrée en terre, Entrée en terre_Remblai | Déblai uniquement - bord intérieur de fossé uniquement - point d'entrée en terre d'une pente de remblai |
| P3 | Point de fossé | Condition de déblai uniquement - bord extérieur de fossé |
| P4 | Talus déblai | Condition de déblai uniquement - point de charnière pour le lien d'entrée en terre de déblai |
| P5-n | Entrée en terre, Entrée en terre_Deblai | Condition de déblai uniquement - point d'entrée en terre |
| L1 - n | Emprise, Assise des terrassements | Surface finale non revêtue |
| L1 | Emprise, Assise des terrassements, Entrée en terre, Entrée en terre_Remblai, Pente du lien (déblai uniquement) | Lien d'entrée en terre dans le remblai |
| L2 | Fossé | Fond du fossé |
| L3 | Pente du lien | Pente du fossé |
| L4-Ln | Emprise, Assise des terrassements, Entrée en terre, Entrée en terre_Deblai | Liens d'entrée en terre dans le déblai |

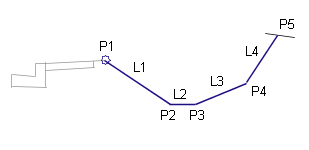

Diagramme de codage

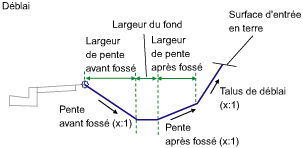

Le diagramme de codage ci-après présente les codes utilisés dans les situations de déblai, sans surface rocheuse.

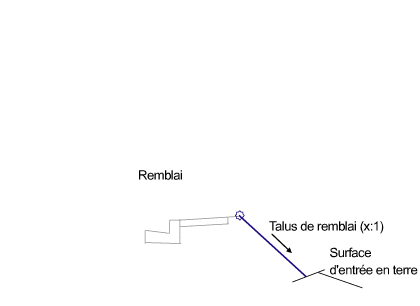

Le diagramme de codage ci-après présente les codes utilisés dans les situations de remblai.
Le diagramme de codage ci-après présente les codes utilisés dans les situations de déblai, avec surface rocheuse.
