Cet élément de profil type applique automatiquement divers éléments de profil type, tels que des liens génériques, des élargissements, des fossés ou des entrées en terre, à un profil type basé sur l'existence ou l'absence d'une condition de déblai ou de remblai.
DéblaiOuRemblaiConditionnel est un élément de profil type spécial appelé "élément de profil type conditionnel". Les éléments de profil type conditionnels ajoutent automatiquement les éléments de profil type spécifiés à un profil type sous certaines conditions définies par l'utilisateur.
Par exemple, lorsqu'un profil type comporte un élément de profil type DéblaiOuRemblaiConditionnel, Autodesk Civil 3D analyse la position de l'abscisse curviligne, du décalage et de l'altitude de l'élément de profil type afin de déterminer s'il s'agit d'un déblai ou d'un remblai. Selon la façon dont vous avez défini les paramètres de l'élément de profil type DéblaiOuRemblaiConditionnel, les éléments de profil type suivants qui sont appliqués (c'est-à-dire ajoutés) automatiquement au profil type varient selon qu'il s'agit d'un déblai ou d'un remblai.
Pour en savoir plus sur l'utilisation de l'élément de profil type DéblaiOuRemblaiConditionnel, reportez-vous au .

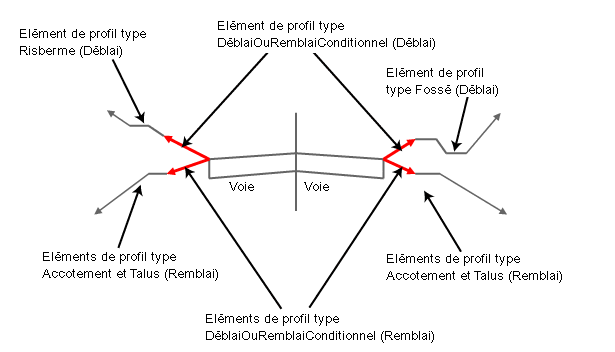

L'illustration suivante montre la ligne de profil en travers d'une ligne de profil type de projet 3D comprenant :
- une voie de gauche et une voie de droite
- quatre éléments de profil type DéblaiOuRemblaiConditionnel (deux à gauche et deux à droite)
- L'élément de profil type DéblaiOuRemblaiConditionnel du coin supérieur gauche est configuré pour ajouter automatiquement un élément de profil type Risberme lorsqu'Autodesk Civil 3D détecte que le profil type est un déblai.
- L'élément de profil type DéblaiOuRemblaiConditionnel du coin inférieur gauche est configuré de manière à ce que des éléments de profil type Accotement et Talus soient automatiquement ajoutés à gauche lorsqu'un remblai est détecté.
- De même, l'élément de profil type DéblaiOuRemblaiConditionnel du coin supérieur droit est configuré de manière à ce qu'un élément de profil type Fossé soit ajouté lorsqu'un déblai est détecté, tandis que l'élément de profil type DéblaiOuRemblaiConditionnel du coin inférieur droit ajoute des éléments de profil type Accotement et Talus lorsqu'un remblai est détecté.
Vous pouvez ajouter un ou plusieurs éléments de profil type DéblaiOuRemblaiConditionnel à un profil type, créant ainsi des comportements conditionnels simples ou complexes dans les profils types. Par exemple, dans l'exemple précédent, vous pouvez également ajouter un élément de profil type DéblaiOuRemblaiConditionnel qui entre automatiquement en terre selon un talus donné lorsqu'il s'agit d'un remblai supérieur à 3 mètres ou d'une autre valeur spécifiée. De même, vous pouvez ajouter un élément de profil type DéblaiOuRemblaiConditionnel qui applique automatiquement un élargissement lorsqu'il s'agit d'un remblai supérieur à une valeur spécifiée.
Lorsque vous créez un profil type à l'aide d'éléments de profil type DéblaiOuRemblaiConditionnel, la construction qui s'affiche dans l'onglet Construction de la boîte de dialogue Propriétés du profil type indique l'ordre dans lequel les éléments sont traités.
Lorsque vous utilisez un élément de profil type DéblaiOuRemblaiConditionnel, notez les éléments suivants :
- Autodesk Civil 3D analyse la position de l'abscisse curviligne, du décalage et de l'altitude de l'élément de profil type par rapport à la surface cible, afin de déterminer s'il s'agit d'un déblai ou d'un remblai.
- Lorsqu'un profil type comprenant des éléments de profil type DéblaiOuRemblaiConditionnel est appliqué à un modèle de projet 3D, seules certaines parties spécifiques du profil type sont appliquées à une abscisse curviligne donnée.
- Puisque l'élément de profil type DéblaiOuRemblaiConditionnel utilise des cibles, vous devez définir des cibles sur tous les éléments de profil type DéblaiOuRemblaiConditionnel avant de concevoir (générer) le projet 3D. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
- Contrairement à la plupart des autres éléments de profil type, l'élément de profil type DéblaiOuRemblaiConditionnel ne crée aucun point, lien ou forme en mode de conception.
Eléments de profil type DéblaiOuRemblaiConditionnel multiples

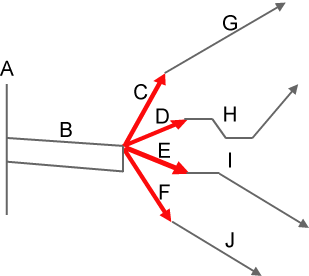

Il est possible d'associer plusieurs éléments de profil type DéblaiOuRemblaiConditionnel à un point commun d'un profil type. Cela implique plusieurs éléments de profil type DéblaiOuRemblaiConditionnel de déblai et/ou de remblai, comme indiqué dans l'illustration qui suit.
Seul le côté droit du profil type figure dans l'illustration. La table ci-dessous décrit les composants présents de ce côté du profil type.
| Composant | Description |
|---|---|
| A | Ligne de base du profil type |
| B | Elément de profil type de la voie de droite |
| C | Elément de profil type DéblaiOuRemblaiConditionnel, avec le paramètre Type défini sur Déblai. S'il s'agit d'un déblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (C), un type spécifique d'élément de profil type (G) est appliqué. |
| D | Elément de profil type DéblaiOuRemblaiConditionnel, avec le paramètre Type défini sur Déblai. S'il s'agit d'un déblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (D), un élément de profil type Fossé (H) est appliqué. |
| E | Elément de profil type DéblaiOuRemblaiConditionnel, avec le paramètre Type défini sur Remblai. S'il s'agit d'un remblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (E), un type spécifique d'élément de profil type (I) est appliqué. |
| F | Elément de profil type DéblaiOuRemblaiConditionnel, avec le paramètre Type défini sur Remblai. S'il s'agit d'un remblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (F), un type spécifique d'élément de profil type (J) est appliqué. |
| G | Type spécifique d'élément de profil type appliqué s'il s'agit d'un déblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (C). |
| H | Type spécifique d'élément de profil type appliqué s'il s'agit d'un déblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (D). |
| I | Type spécifique d'élément de profil type appliqué s'il s'agit d'un remblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (E). |
| J | Type spécifique d'élément de profil type appliqué s'il s'agit d'un remblai qui se trouve entre les valeurs de distance minimum et maximum indiquées pour l'élément de profil type (E). |
Pour contrôler la hauteur limite du déblai ou du remblai, utilisez les paramètres d'entrée Distance minimum et Distance maximum. Les paramètres Largeur de présentation et Pente de présentation permettent de contrôler la position des graphiques affichés par cet élément de profil type lorsqu'il est dessiné en mode d'édition.
Vous pouvez ajouter à un profil type autant d'éléments de profil type DéblaiOuRemblaiConditionnel que vous le souhaitez.
Association
Cet élément de profil type peut être associé à n'importe quel point d'association d'un élément de profil type ou d'un profil type. Les éléments de profil type suivants peuvent être associés à l'extrémité de l'élément de profil type DéblaiOuRemblaiConditionnel.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté | Indique vers quel côté du profil type ou du projet 3D l'élément de profil type est inséré. | Gauche/Droit | Droit |
| Largeur de présentation | Indique la longueur de la ligne qui est dessinée pour représenter cet élément de profil type en mode d'édition. Ce paramètre, associé à celui de la Pente de présentation, permet de positionner l'élément de profil type DéblaiOuRemblaiConditionnel et ceux qui lui sont associés, mais il n'affiche pas le modèle du projet 3D et n'a aucune incidence sur ce dernier. | Numérique, positive |
3.6 m 12.0 pieds |
| Pente de présentation | Indique la pente de la ligne qui est dessinée pour représenter cet élément de profil type en mode d'édition. Ce paramètre, associé au paramètre Largeur de présentation, permet de positionner l'élément de profil type DéblaiOuRemblaiConditionnel et ceux qui lui sont associés, mais n'affiche pas le modèle du projet 3D et n'a aucune incidence sur ce dernier. | Numérique, positif ou négatif |
1:1 (déblai) -1:1 (remblai) |
| Type | Indique si cet élément de profil type utilise une condition de déblai ou de remblai pour se comparer à la cible. | Déblai/Remblai | Déblai |
| Distance minimum | Spécifie la profondeur minimum du déblai ou la hauteur minimum du remblai requise pour continuer le traitement des éléments de profil type associés à cet élément de profil type DéblaiOuRemblaiConditionnel. | Numérique, positif ou négatif |
0.0 m 0,0 pied |
| Distance maximum | Spécifie la profondeur maximum du déblai ou la hauteur maximum du remblai requise pour continuer le traitement des éléments de profil type associés à cet élément de profil type DéblaiOuRemblaiConditionnel. | Numérique, positive |
9999. pieds 9999. m |
Paramètres cibles
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Surface | Surface qui permet de déterminer si l'abscisse curviligne, le décalage ou l'altitude actuel(le) forment un déblai ou un remblai. L'abscisse curviligne, le décalage et l'altitude utilisés proviennent du point d'association de l'élément de profil type DéblaiOuRemblaiConditionnel. | Obligatoire |
Paramètres de sortie
Aucun.
Comportement
Voir description.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type forme une ligne à l'aide des valeurs indiquées dans les paramètres d'entrée Largeur de présentation et Pente de présentation. Cette ligne représente l'emplacement du profil type auquel l'élément de profil type DéblaiOuRemblaiConditionnel est appliqué.
Codes de point, de lien et de forme
Contrairement à la plupart des autres éléments de profil type, l'élément de profil type DéblaiOuRemblaiConditionnel ne crée aucun point, lien ou forme en mode de conception.
Diagramme de codage
Le diagramme de codage ci-dessous indique les points et les liens créés en mode d'édition. Aucun code de point, de lien ou de forme n'est créé pour cet élément de profil type en mode de conception.
