SéparateurSimple

Cet élément de profil type crée un séparateur New Jersey à deux côtés sur une surface de route.

Cet élément de profil type fait partie du groupe des éléments de profil type de mise en route utilisés pour la conception de routes simples et à des fins de formation.

Association

Le point d'association se situe au centre du fond du séparateur.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

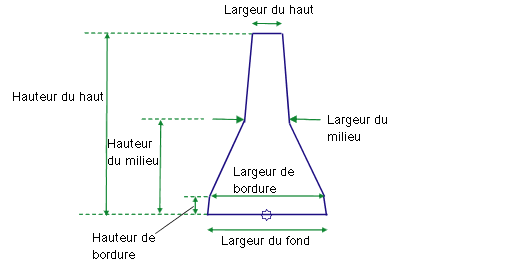

Paramètre	Description	Type	Par défaut
Largeur du haut	Largeur du haut du séparateur	Numérique, positif	0.15 m 0.5 pied
Largeur du milieu	Largeur du milieu du séparateur	Numérique, positif	0.225 m 0.75 pied
Largeur du fond	Largeur du fond du séparateur	Numérique, positif	0.6 m 2.0 pieds
Hauteur du haut	Hauteur du haut du séparateur	Numérique, positif	0.9 m 3.0 pieds
Hauteur du milieu	Hauteur du milieu du séparateur	Numérique, positif	0.45 m 1.5 pied
Hauteur de bordure	Hauteur de la bordure du séparateur	Numérique, positif	0.075 m 0.25 pied
Largeur de bordure	Largeur en haut de la bordure de séparateur	Numérique, positif	0.6 m 1,9 pied

Paramètres de sortie

Aucun.

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Comportement

L'élément de profil type construit la forme d'un séparateur New Jersey à deux côtés, dont la base est centrée par rapport au point d'association.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la forme du séparateur selon les paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme	Codes	Description

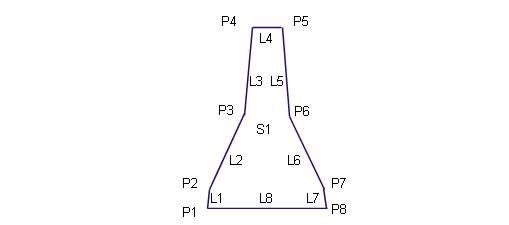

P1 - P8	P1, P2, ... P8
Tous les liens	GBA - Mur
S1	GBA - Mur
