L'élément de profil type VoieAvecPointMarqué crée une représentation de profils en travers d'une voie de circulation avec une voie pour créer un lien qui va du point d'association à un autre point marqué et nommé.
Cet élément de profil type peut être utilisé dans de nombreuses situations, notamment pour la connexion de routes adjacentes, où les décalages et les altitudes relatifs diffèrent, ou encore dans une aire enclavée entre des routes convergentes. Utilisez l'élément de profil type PointMarqué, si le point de connexion n'est pas déjà nommé.
Association
Le point d'association se situe au début de la voie. Le lien peut se diriger dans toutes les directions. La direction est déterminée par l'emplacement du point marqué relatif au point d'association. Veillez à affecter un nom au point marqué et à ajouter ce nom dans cet élément de profil type. Le nom du point marqué doit figurer en LETTRES MAJUSCULES.

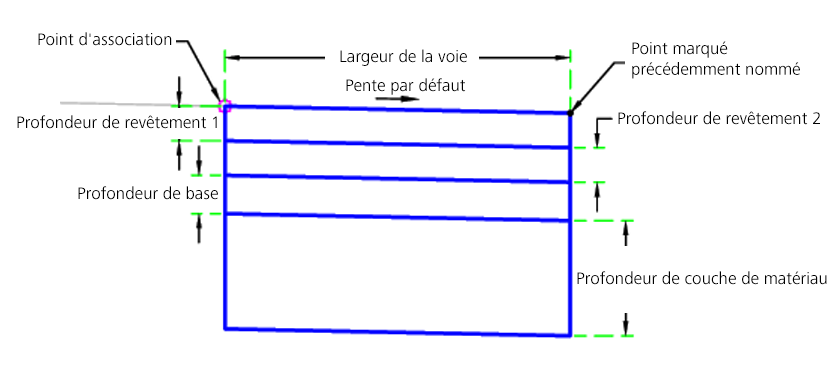

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Point d'insertion | Spécifie l'emplacement du point d'insertion de la voie au niveau du dévers ou sur le bord de la chaussée | Crown/ EdgeOfTravelWay | Crown |
| Point du dévers sur le bord intérieur | Indique que le bord intérieur de la chaussée doit être codé en tant que dévers. | Oui / Non | Oui |
| Largeur de la voie | Largeur de la voie du décalage du bord intérieur au décalage du bord extérieur. | Numérique, positif |
12 pieds 3.6 m |
| Profondeur de base | Profondeur de la base | Numérique, positif |
0,33 pied 0.10 m |
| Pente par défaut | Pente par défaut de la voie à utiliser lorsque la pente du dévers pour l'axe n'est pas définie | Numérique | -2% |
| Profondeur de Roulement | Epaisseur de la couche Roulement (zéro pour omettre) | Numérique, positif |
0.083 pied 0.025 m |
| Profondeur de Revêtement2 | Epaisseur de la couche Revêtement2 (zéro pour omettre) | Numérique, positif |
0,33 pied 0.10 m |
| Profondeur de couche de matériau | Epaisseur de la couche de matériau (zéro pour omettre) | Numérique, positif |
1 pied 0,30 m |
| Nom du point marqué | Nom du point marqué, en LETTRES MAJUSCULES | Chaîne | POINT MARQUE |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
| Largeur de la voie | Largeur de la voie | Numérique, positif |
| PenteVoie | % pente de la voie | Numérique |
Comportement
Le point marqué est détecté, et la largeur et la pente de la voie sont calculées selon l'emplacement du point marqué. Si le point marqué est introuvable, les valeurs saisies par l'utilisateur pour la largeur et la pente de la voie sont utilisées.
En commençant au point d'association, une surface de talus finale et une couche de forme parallèle sont insérées en utilisant la largeur et la profondeur spécifiées, ainsi que la pente détectée ou saisie. Les liens verticaux ferment la forme à l'une des extrémités de la voie.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche tous les liens de voie en utilisant les paramètres d'entrée de profondeur et de largeur.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Crown | Point de dévers entre les voies sur la surface finale (facultatif) |
| P2 | ETW | Bordure intérieure de la voie sur la surface finale |
| P3 | Crown_Pave1 | Point d'axe au niveau de la couche de roulement (facultatif) |
| P4 | ETW_Pave1 | Bordure intérieure de la voie sur le revêtement |
| P5 | Crown_Pave2 | Point d'axe au niveau de la sous-couche (facultatif) |
| P6 | ETW_Pave2 | Bordure intérieure de la voie sur la couche Revêtement2 |
| P7 | Point de changement de dévers | Point d'axe au niveau de la couche de base (facultatif) |
| P8 | Point de chaussée | Bord de la voie au niveau de la couche de base |
| P9 | Point de changement de dévers | Point d'axe au niveau de la couche de forme (facultatif) |
| P10 | Point de chaussée | Bord de la voie au niveau de la couche de forme |
| L1 | Top, Pave | Surface finale des parties revêtues |
| L2 | Pave1 | Surface Roulement |
| L3 | Pave2 | Surface Revêtement2 |
| L4 | Base | Base |
| L5 | Forme, Assise des terrassements | Surface de la couche de forme |
| S1 | Pave1 | Limite de la deuxième couche sur les parties revêtues |
| S2 | Pave2 | Limite de la troisième couche sur les parties revêtues |
| S3 | Base | Aire entre Revêtement2 et la base |
| S4 | Forme | Aire entre la base et la couche de forme |

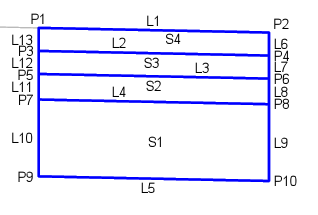

Diagramme de codage
