RecouvrementRabotageEtNivellement1

Association

Le point d'association représente le bord du recouvrement sur la surface finale au point d'ajustement intérieur.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Décalage point d'échantillonnage intérieur	Décalage du point d'échantillonnage intérieur. Les points d'échantillonnage sont utilisés pour calculer la pente de la route existante. Si la valeur de ce paramètre est positive, l'élément de profil type est inséré du côté droit d'un projet 3D ou d'une ligne de base de contrôle. Cet élément est inséré du côté gauche si la valeur est négative. Pour plus d'informations, reportez-vous à "Insertion d'éléments de profil type à droite et à gauche d'un projet 3D" dans le chapitre Projets 3D du manuel d'utilisation d'Autodesk Civil 3D.	Numérique	0.0
Décalage point d'échantillonnage extérieur	Décalage du point d'échantillonnage extérieur. Si la valeur de ce paramètre est positive, l'élément de profil type est inséré du côté droit d'un projet 3D ou d'une ligne de base de contrôle. Cet élément est inséré du côté gauche si la valeur est négative. Pour plus d'informations, reportez-vous à "Insertion d'éléments de profil type à droite et à gauche d'un projet 3D" dans le chapitre Projets 3D du manuel d'utilisation d'Autodesk Civil 3D.	Numérique	0.0
Point d'ajustement intérieur	Décalage du point d'ajustement intérieur définissant le bord intérieur de la couche de recouvrement.	Numérique	0.0
Point d'ajustement extérieur	Décalage du point d'ajustement extérieur définissant le bord extérieur de la couche de recouvrement	Numérique	0.0
Options de pente de recouvrement	Pente de la couche de recouvrement. Celle-ci peut être définie avec les options suivantes : a) pour faire correspondre la pente du point d'échantillonnage intérieur avec le point d'échantillonnage extérieur ou (b) avec la pente de dévers de la voie extérieure associée à l'axe de la ligne de base. Si les points intérieurs se trouvent à gauche des points extérieurs, la spécification de dévers du côté gauche est utilisée. Sinon, c'est celle du côté droit. a) Défini par l'utilisateur ; b) Faire correspondre la pente ; c) Dévers de la voie extérieure.	Liste de sélection	Faire correspondre la pente.
Pente par défaut	Spécifie une pente définie par l'utilisateur. S'applique également si aucune valeur appropriée n'est renvoyée pour les points de correspondance ou la pente de dévers.	Numérique, Talus	- 2.0 %
Tolérance de la pente	La valeur autorisée par la pente de recouvrement diffère de sa valeur de conception. La tolérance de la pente n'est pas utilisée si le paramètre Pente de recouvrement est défini sur M (voir la section Comportement ci-dessous pour des explications détaillées).	Numérique, positive	0.5%
Utiliser la ligne de profil en long	Sélectionne le maintien du sommet de la couche situé au point d'ajustement intérieur à l'altitude de la ligne de profil en long du projet 3D ou la définition du positionnement vertical de la couche de recouvrement selon la valeur du Jeu minimum.	Liste de sélection	Utiliser le jeu minimum
Jeu minimum (+/-)	Jeu vertical minimum entre la surface existante et le bas de la couche de recouvrement. Une valeur positive positionne le lien du bas du recouvrement au-dessus de la surface existante, créant une couche de nivellement au-dessous du recouvrement. Une valeur négative positionne le lien du bas du recouvrement au-dessous de la surface existante, créant une couche de rabotage correspondant à une portion de la couche de recouvrement.	Numérique	0.100 m 0.30 pied
Profondeur de recouvrement	Epaisseur de la couche de recouvrement	Numérique, positive	0.100 m 0.30 pied

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface existante	Nom de la surface définissant la route existante. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire
Inside Sample Point Offset	Peut être utilisé pour remplacer le paramètre Décalage du point d'échantillonnage intérieur fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage point d'échantillonnage extérieur	Peut être utilisé pour remplacer le Décalage de point d'échantillonnage extérieur fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage point d'ajustement intérieur	Peut être utilisé pour remplacer le Décalage du point d'ajustement intérieur fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage point d'ajustement extérieur	Peut être utilisé pour remplacer le paramètre Décalage de point d'ajustement extérieur fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)
% pente	Pente utilisée pour appliquer la couche de recouvrement.	Numérique

Paramètre

Description

Type

Axe de rotation du dévers

Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre.

Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.

Statique (description)

% pente

Pente utilisée pour appliquer la couche de recouvrement.

Numérique

Comportement

Cet élément de profil type insère des liens parallèles définissant le sommet et le bas d'une couche de recouvrement. Les liens sont insérés de Décalage point d'ajustement intérieur à Décalage point d'ajustement extérieur.

Pente de recouvrement

La pente de la surface existante est déterminée entre les points d'échantillonnage intérieur et extérieur. La pente de la couche de recouvrement est déterminée par les étapes suivantes :

Si l'entrée du % pente de recouvrement est définie sur M, la pente de recouvrement correspond à la pente du point d'échantillonnage intérieur au point d'échantillonnage extérieur.
Si le % pente de recouvrement est défini sur S, le recouvrement utilise la pente de dévers de la voie extérieure définie pour l'axe du projet 3D. La pente sur le côté gauche est utilisée si le point d'échantillonnage extérieur est situé à gauche du point d'échantillonnage intérieur, sinon on utilise la pente de dévers du côté droit.
Si une valeur numérique est spécifiée pour le % pente de recouvrement, cette valeur est utilisée.

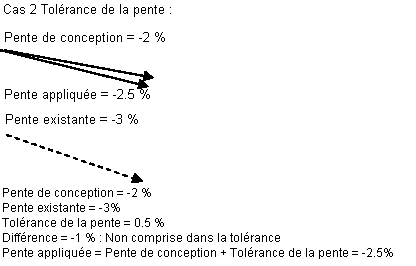

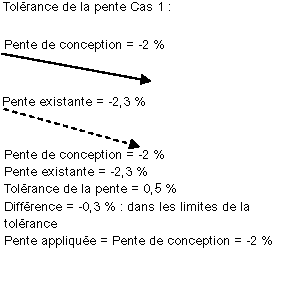

Si une valeur numérique ou une pente de dévers est utilisée, la pente de recouvrement est comparée à la pente existante entre les points d'échantillonnage. Si la différence dépasse la valeur de tolérance de la pente, la pente de conception est ajustée vers le haut ou le bas selon la valeur de tolérance pour la rapprocher de la pente existante et minimiser la quantité de nivellement ou de rabotage. Aucun ajustement de pente n'est possible si la tolérance de la pente est égale à zéro.

Altitudes de recouvrement

Les altitudes des points de recouvrement sont déterminées comme suit :

Si le paramètre Utiliser la ligne de profil en long est défini sur True, l'altitude de la ligne de profil en long du projet 3D est conservée en fonction du décalage d'ajustement intérieur sur le sommet du recouvrement. Le recouvrement est prolongé au niveau de la pente de recouvrement jusqu'au décalage d'ajustement extérieur et un lien parallèle est inséré pour le bas du recouvrement. Toute aire située au-dessus de la surface existante et au-dessous du bas du recouvrement est enregistrée en tant que forme fermée sous le code Nivellement. Les aires situées au-dessous de la surface existante et au-dessus du bas du recouvrement sont enregistrées en tant que formes fermées sous le code Rabotage.

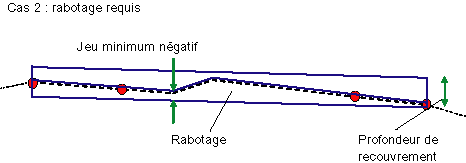

Si le paramètre Utiliser la ligne de profil en long est défini sur False, le lien du bas du recouvrement est déplacé verticalement pour conserver le Jeu minimum au-dessus ou au-dessous de la surface existante. Un jeu minimum positif crée une aire de nivellement au-dessus de la surface existante et au-dessous du bas du recouvrement. Un jeu minimum négatif crée une aire de rabotage au-dessous de la surface existante et au-dessus du bas du recouvrement.

Point du jeu minimum

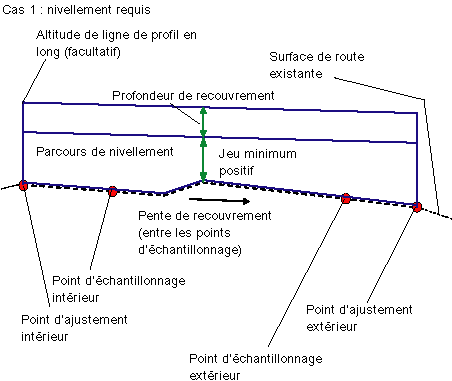

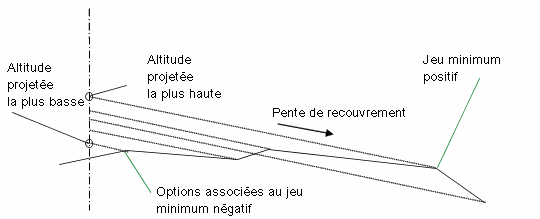

La méthode pour déterminer le point où le jeu minimum est appliqué, est indiquée dans le diagramme ci-dessous.

Une ligne de projection verticale est établie pour un décalage arbitraire.
Chaque point sur la surface existante situé entre deux points d'ajustement est projeté vers la ligne de projection sur la Pente de recouvrement.
Le point dont l'altitude est la plus élevée sur la ligne de projection est considéré comme le point de contrôle pour une valeur de jeu minimum supérieure à zéro. Celui dont l'altitude est la moins élevée, est considéré comme le point de contrôle pour une valeur de jeu minimum inférieure à zéro.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche la couche de recouvrement placé sur un point d'association avec une pente à -2 %.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1, P2	Bord de recouvrement	Bords de recouvrement sur la surface finale
P3, P4	Bord de recouvrement_Recouvrement	Bord de recouvrement sur la surface de recouvrement
L1	Top, Pave	Sommet du recouvrement
L2, L3, L4	Renforcement	Liens de recouvrement. Remarquez que L3, L4 s'étendent du bas du recouvrement au sommet du recouvrement dans les cas de nivellement et de rabotage.
L5, L6	Nivellement Rabotage	Dans le cas du nivellement Dans le cas du rabotage
S1	Renforcement	Aire entre le sommet et le bas du recouvrement. Elle chevauche l'aire de rabotage (S3) dans le cas du rabotage, comme indiqué dans le diagramme de codage ci-dessous.
S2	Nivellement	Aire au-dessus de la surface existante et au-dessous du bas du recouvrement (dans le cas de nivellement)
S3	Rabotage	Aire en dessous de la surface existante et au-dessus du bas du recouvrement (dans le cas de rabotage). Cette aire chevauche l'aire de recouvrement, comme indiqué dans le diagramme de codage ci-dessous.
