ParcellePente

Cet élément de profil type permet de taluter des parcelles depuis une ligne d'emprise routière.

La figure suivante illustre un exemple d'utilisation de cet élément de profil type alors que l'altitude de la ligne de profil en long cible à l'arrière de la parcelle est supérieure à celle du point d'association.

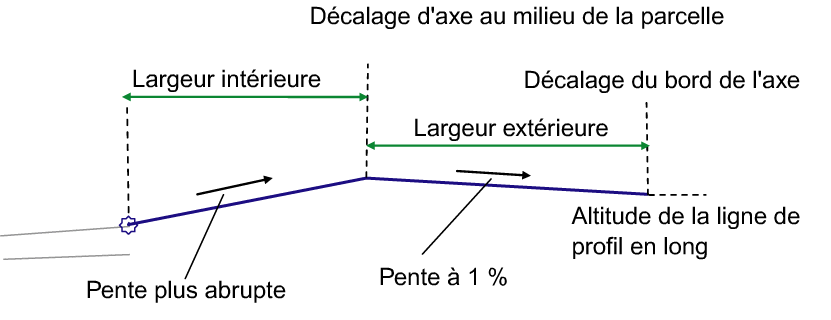

La figure suivante illustre un exemple d'utilisation de cet élément de profil type alors que le point d'association est placé plus haut que l'altitude de la ligne de profil en long cible à l'arrière de la parcelle.

Association

Le point d'association se situe sur le bord intérieur de la voie de la surface finale.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique le côté vers lequel l'élément de profil type est inséré.	Gauche/Droite	Droite
Largeur intérieure	Largeur intérieure de la parcelle.	Numérique, positive	3.6 m 12.0 pieds
Largeur extérieure	Largeur extérieure de la parcelle.	Numérique, positive	3.6 m 12.0 pieds
Pente min.	Pente minimale associée à la largeur extérieure de la parcelle.	Numérique, positive	1 %

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Middle Offset	Peut être utilisé pour remplacer la Largeur intérieure fixe en liant la ligne du milieu de la parcelle à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage du bord	Peut être utilisé pour remplacer la Largeur extérieure fixe en liant la ligne de la fin de la parcelle à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude du bord	Peut être utilisé pour remplacer l'Altitude fixe en liant la ligne de la fin de la parcelle à une altitude. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Obligatoire

Paramètres de sortie

Aucun.

Comportement

L'outil de profil type des talus de parcelle doit commencer au niveau de l'emprise routière et, comme pour l'élément de profil type BasicLaneTransition, il conserve le talus et modifie le décalage vers le milieu de la parcelle, selon une pente par défaut de 1 %. La valeur de la pente peut être entrée par l'utilisateur. Au milieu de la parcelle figure alors un axe n'étant associé à aucune ligne de profil en long. Ainsi, le profil type constitue un lien entre l'emprise routière et cet axe de milieu de parcelle avec une pente de 1 %. Ensuite, l'axe en question est relié à l'arrière de la parcelle, dont l'altitude est fixe (74.00 pieds, par exemple). Vous devez également conserver une pente minimale de 1 % sur la partie arrière de la parcelle. Il convient donc de définir une règle si la partie avant du talus de parcelle, dotée d'une pente de 1 %, ne permet pas une pente minimale de 1 % pour la partie arrière de la parcelle : celle-ci doit alors adopter une pente de 1 %, tandis que la partie avant doit avoir une pente plus prononcée.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la voie à partir des valeurs de paramètre indiquées. Il utilise la valeur 1 % pour la pente la plus prononcée.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Crown	Point de dévers entre les voies sur la surface finale
P2	Talus	Point charnière pour les pentes d'entrée en terre
L1, L2	Emprise	Surface finale
