LienPenteVersSurface

Cet élément de profil type représente un utilitaire polyvalent pour prolonger un lien à partir du point d'association selon une pente spécifiée la plus proche de l'intersection avec la surface cible.

Association

Le point d'association se situe au début du lien.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche/Droit	Droit
Utiliser la pente de dévers	Permet d'utiliser la pente de dévers	Liste de sélection	Non
Direction de la pente	Indique si le lien est incliné à partir du dévers ou vers le dévers.	Liste de sélection	Dans la direction opposée au dévers
Pente	Pente du lien (%)	Numérique	2 (%), (ou 2:1)
Ajouter un lien	Spécifie l'ajout d'un lien en cas de déblai et/ou de remblai	Liste de sélection : a) Déblai et remblai, b) Déblai uniquement, c) Remblai uniquement	Déblai et remblai
Codes de point	Liste des codes de surface à attribuer au bord extérieur du lien	Chaîne séparée par une virgule	P2
Codes de lien	Liste des codes à affecter au lien	Chaîne séparée par une virgule	Emprise, Assise des terrassements
Omettre le lien	Ce paramètre permet d'ajouter ou de supprimer le lien de surface.	Oui/Non	Non

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface cible	Nom de la surface avec laquelle le lien est lié. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire

Paramètres de sortie

Paramètre	Description	Type
Décalage de début	Décalage +/- du début du lien	Numérique
Altitude de début	Altitude du début du lien	Numérique
Décalage de fin	Décalage +/- de l'extrémité du lien	Numérique
Altitude de fin	Altitude de l'extrémité du lien	Numérique

Comportement

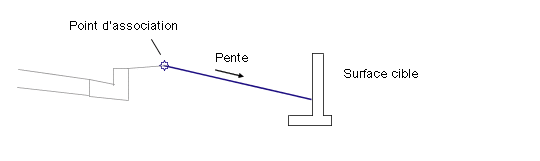

Un lien est prolongé vers la gauche ou la droite à partir du point d'association selon la pente spécifiée jusqu'à son intersection avec la surface cible.

Par défaut, un lien de déblai ou remblai est ajouté entre le point d'association et la surface cible. Si ce lien ne doit être ajouté qu'en cas de déblai ou de remblai uniquement, définissez la valeur correspondante pour la propriété Ajouter un lien de l'élément de profil type. Si les liens de déblai et de remblai doivent être placés à des pentes différentes, ajoutez cet élément de profil type une fois pour la condition Déblai uniquement et une autre pour la condition Remblai uniquement, au même point d'association et avec les pentes appropriées.

Cet élément de profil type comprend un paramètre d'entrée facultatif appelé Utiliser la pente de dévers qui vous permet de spécifier l'utilisation de la pente de dévers pour l'accotement. Ce paramètre peut être défini sur a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Pente de la voie extérieure, d) Pente de la voie intérieure ou e) Aucune. Aucune est le paramètre par défaut.

Fonctionnement en mode d'édition

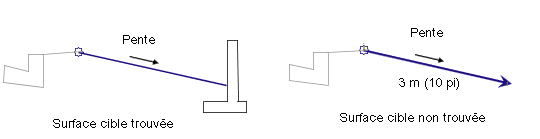

En mode d'édition, cet élément de profil type essaie de rechercher l'intersection du lien, si la surface cible a été insérée lors d'un élément de profil type précédent. Si une intersection est trouvée, le lien s'affiche selon la pente spécifiée vers la surface. Sinon, le lien s'affiche selon la pente spécifiée vers l'extérieur pour une distance de pente de 3 mètres ou de 10 pieds, se terminant par une pointe de flèche vers l'extérieur.

Codes de point, de lien et de forme

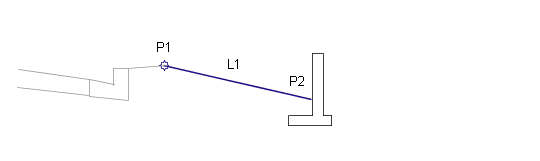

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
L1	Entrée en terre_Déblai	Lorsque le lien est ajouté en cas de déblai.
L1	Entrée en terre_Remblai	Lorsque le lien est ajouté en cas de remblai.

Remarque :

Si nécessaire, vous pouvez ajouter d'autres codes pour les points et les liens à l'aide des paramètres de saisie disponibles pour cet élément de profil type.
