L'élément de profil type ShoulderVariesExtensions possède une base et une couche de matériau qui s'étendent au-delà du reste des couches de la chaussée.
Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.

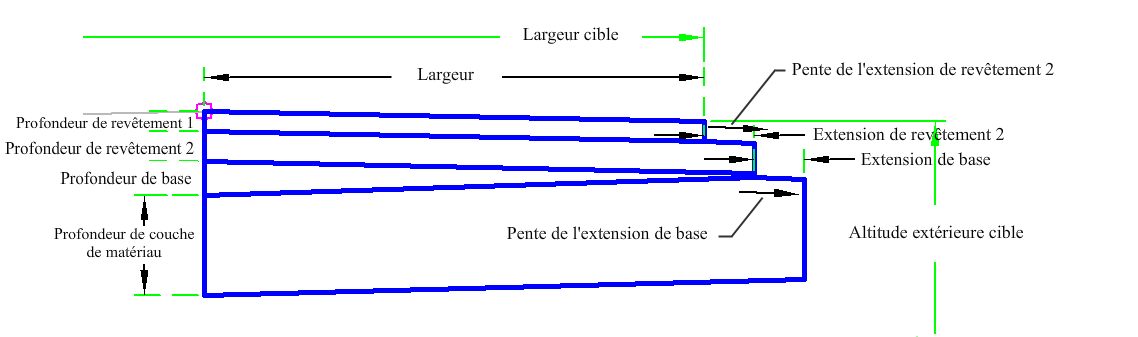

Paramètre |
Description |
Type |
Par défaut |
---|---|---|---|
Côté | Indique de quel côté placer l'élément de profil type. | Gauche/Droit | Droit |
Point d'insertion | Spécifie l'emplacement du point d'insertion de la voie au niveau du dévers ou sur le bord de la chaussée. | Crown/ EdgeOfTravelWay | Axe |
Point du dévers sur le bord intérieur | Spécifie que le bord intérieur de la chaussée doit être codé en tant que dévers. | Oui/Non | Non |
Largeur | Largeur de la voie du décalage du bord intérieur au décalage du bord extérieur. | Numérique, positif |
12 pieds 3.5 m |
Profondeur de base | Profondeur de la première assise. | Numérique, positif |
0,33 pied 0,1 m |
Pente par défaut | Pente par défaut de la voie à utiliser lorsque la pente du dévers pour l'axe n'est pas définie. | Numérique | -2.00 ( % ) |
Profondeur de Roulement | Epaisseur de la couche Revêtement1 (zéro pour omettre). | Numérique, non-négatif |
0.083 pied 0.025 m |
Profondeur de Revêtement2 | Epaisseur de la couche Revêtement2 (zéro pour omettre) | Numérique, non-négatif |
0.083 pied 0.025 m |
Profondeur de couche de matériau | Epaisseur de la couche de matériau (zéro pour omettre). | Numérique, non-négatif |
1 pied 0.3 m |
Extension de Revêtement2 | Extension au-delà de la couche Revêtement1. | Numérique, non-négatif |
0.5 pied 0.15 m |
Pente de l'extension de base | % pente de l'extension de base. | Numérique | -2.00 ( % ) |
Extension de base | Extension au-delà de la couche Revêtement2. | Numérique, non-négatif |
0.5 pied 0.15 m |
Pente de l'extension de la couche Revêtement2 | % pente de l'extension de la couche Revêtement2. | Numérique | -2.00 ( % ) |
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètre |
Description |
Etat |
---|---|---|
Altitude extérieure cible | Peut être utilisé pour remplacer la pente de l'accotement et lier le bord extérieur de l'accotement à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Largeur cible | Peut être utilisé pour remplacer la largeur de l'accotement et lier celle-ci à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Aucun.
Paramètre |
Description |
Type |
---|---|---|
Largeur de la voie | Largeur de la voie | Numérique |
Pente de la voie | % pente de la voie | Numérique |
La surface finale de l'accotement est insérée en fonction de la largeur de l'accotement indiquée et de la pente de l'accotement par défaut à partir du point d'association. Les points Revêtement2 et les liens sont alors dessinés. Une extension Revêtement2 est fournie à l'aide des paramètres d'entrée. Les points et liens de base, y compris l'extension, sont calculés à l'aide des paramètres d'entrée. Les points, liens et la forme de la couche de matériau, y compris l'extension, sont calculés à l'aide des paramètres d'entrée.
En mode d'édition, l'élément de profil type affiche les liens comprenant l'accotement.

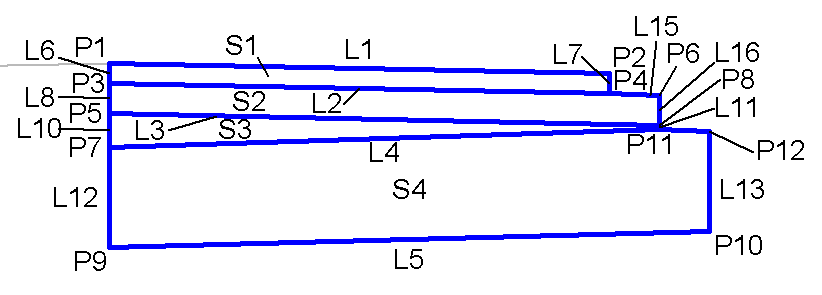

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
Point, Lien ou Forme |
Code |
Description |
---|---|---|
P1 | Top, Hinge | |
P4 | Daylight, Top | |
L1 - L3 | Emprise | |
S1 | Roulement | |
S2 | Revêtement2 | |
S3 | Base | |
S4 | Forme |
