L'élément de profil type SéparateurBétonComtéClarkType2 insère des liens pour représenter un séparateur en béton défini par le comté de Clark de type 2.
Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.
Association
Le point d'association est le centre inférieur du séparateur en béton.
Paramètres d'entrée
Aucun.
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement

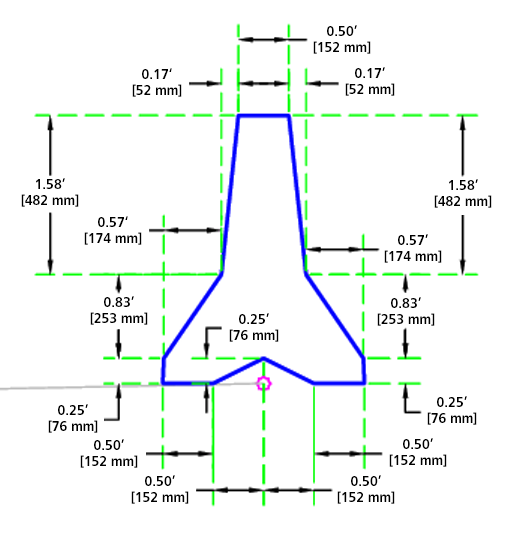

L'élément de profil type construit la forme d'un séparateur en béton du comté de Clark de type 2, dont la base est centrée autour du point d'association.
Fonctionnement en mode d'édition
En mode d’édition, cet élément de profil type trace la pente de remblai initiale sur 5 unités.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P7-P8 | Séparateur_Haut | Haut du séparateur |
| L3-L9 | GBA - Mur | Liens du séparateur |
| S1 | GBA - Mur | Forme du séparateur |
Diagramme de codage
