Allée

L'élément de profil type Allée insère des liens pour créer une voie d'accès avec un trottoir dissocié. L'allée, la bordure et le caniveau utilisent les plans standards APWA Specifications for Public Works Construction (édition 2012).

Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

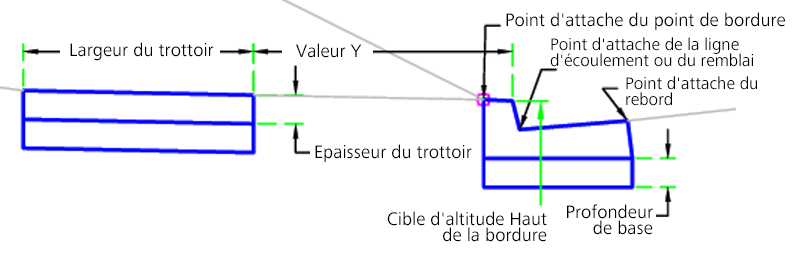

Bordure complète :

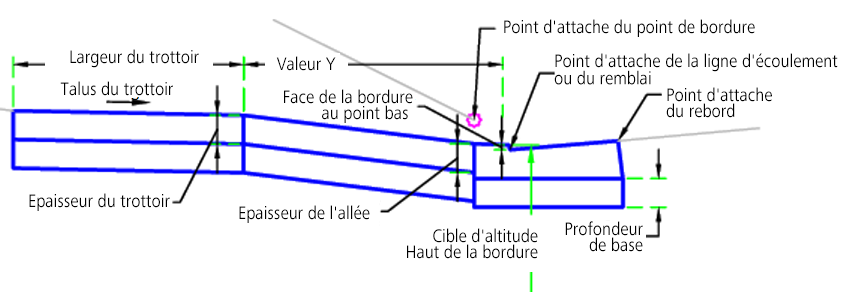

Bordure minimum :

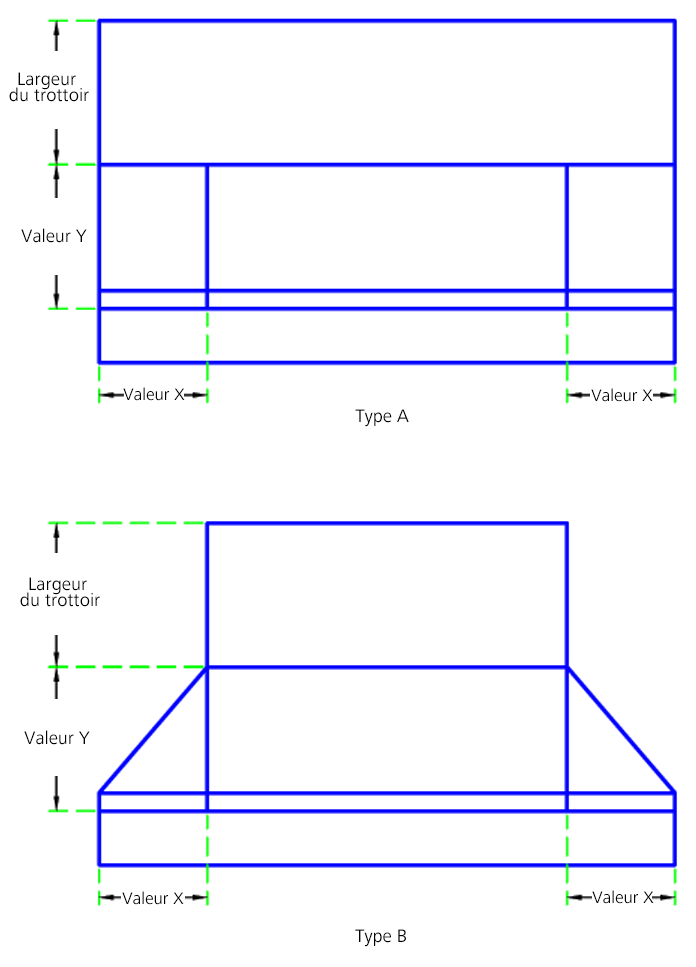

Plan :

Association

Le point d'association se situe sur le rebord, à l'arrière de la bordure, ou sur la ligne d'écoulement/surface de la bordure et du caniveau.

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Côté Indique de quel côté placer l'élément de profil type Gauche / Droite Droite
Type de bordure Indique la bordure à utiliser A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/B1-6/B2-6/B3-6 A2-6
Point d'attache Emplacement du point d'attache de la bordure Rebord/Arrière de la bordure/Ligne d'écoulement/Surface Lèvre
Profondeur de base Profondeur jusqu'à la couche de matériau au point d'embase. Utilisez zéro si aucune couche de matériau n'est donnée. Numérique, positive

0.5 pied

0.15 m

Face de la bordure au point bas Hauteur de la face de la bordure au point le plus bas de l'allée Numérique, positive

0.083 pied

0.025 m

Type d'allée Type de l'allée Type A/Type B Type B
Epaisseur de l'allée Epaisseur de l'allée Numérique, positive

0.5 pied

0.15 m

Epaisseur du trottoir Epaisseur du trottoir Numérique, positive

0.5 pied

0.15 m

Largeur du trottoir Largeur du trottoir Numérique, positive

4 pieds

1,2 m

Talus du trottoir Talus du trottoir Numérique 2%
Valeur Y Distance de l'encorbellement le long de la bordure Numérique, positive

4 pieds

1,2 m

Valeur X Largeur de la rampe d'accès Numérique, positive

3 pieds

1 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre

Description

Etat

Haut de bordure Permet de déterminer l'état utilisé pour construire l'allée. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. Obligatoire

Affectations logiques d'exécution

Cotes de la bordure et du caniveau, ainsi que de l'allée.

Paramètres de sortie

Aucun.

Comportement

Le point initial est défini sur le point d'association. La forme de la bordure et du caniveau est ensuite créée. Le haut de la bordure est ajusté en fonction de sa ligne de profil en long.

Le type d'allée est déterminé par les paramètres spécifiés par l'utilisateur. La cible d'altitude Haut de la bordure ne peut pas rendre le haut de la bordure plus haut que la hauteur de la bordure, ou plus bas que la face de la bordure située au point le plus bas. Une valeur d'altitude Haut de la bordure plus élevée correspondra à la hauteur de bordure maximum. Une valeur d'altitude Haut de la bordure moins élevée correspondra à l'altitude au-dessus de la ligne d'écoulement/surface additionnée au paramètre d'entrée pour la face de la bordure au point bas.

Pour le type A :

Un trottoir figure tout au long de l'allée. Sa pente dépend de la hauteur de la bordure complète et du talus du trottoir pour une distance d'une valeur X.

Pour le type B :

Un trottoir ne figure pas tout au long de l'allée. Pour une distance Y mesurée le long de la bordure, l'allée est en forme d'aile triangulaire. La distance de l'allée est basée sur la hauteur proportionnelle de la bordure et sur les paramètres définis pour X et Y.

Trottoir :

L'emplacement du trottoir est déterminé selon les paramètres définis et en considérant une hauteur de bordure complète sur tout le long de l'allée.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la hauteur de bordure complète et le trottoir.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme

Code

Description

P1 Point de bordure Arrière de bordure
P2 Haut de bordure Haut de bordure
P3 SurfaceFinale Surface finale ou ligne d'écoulement
P4 Bord de caniveau Bord du caniveau
P10 Allée_Extérieur, Trottoir_Intérieur Extérieur de l'allée dans l'intérieur du trottoir
P11 Trottoir_Extérieur Extérieur du trottoir
L1-L3, L6 Emprise, Bordure Haut de bordure
L4 Allée, Haut Haut de l'allée
L5 Trottoir, Haut Haut du trottoir
L8 BasBordure, Assise des terrassements Bas de bordure
L9, L15, L21 Forme, Assise des terrassements Bas de la couche de matériau
L14 Allée_Couche de matériau Base du béton de l'allée
L17 Trottoir_Couche de matériau Bas du trottoir
S1 Bordure Zone en béton de la bordure
S2, S4, S6 Forme Bas de la couche de forme sur les parties revêtues
S3 Allée Zone en béton de l'allée
S5 Trottoir Zone en béton du trottoir

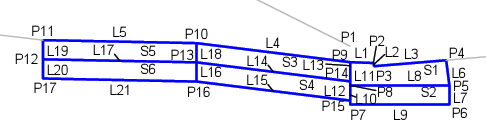

Diagramme de codage
