ShoulderIntersectLeft

L'élément de profil type ShoulderIntersectLeft crée un accotement prolongé jusqu'à un point d'entrée en terre selon la pente de l'accotement et la couche de matériau. Il ne fonctionne que sur la gauche.

Association

Le point d'association est situé sur le bord intérieur de l'accotement pavé de gauche, qui est généralement au bord extérieur de la chaussée sur le côté gauche de la ligne de base.

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Code de point intérieur supérieur	Liste des codes à affecter au point intérieur supérieur.	Chaîne séparée par une virgule	P1
Code de point intérieur inférieur	Liste des codes à affecter au point intérieur inférieur.	Chaîne séparée par une virgule	P2
Code de point extérieur	Liste des codes à affecter au point extérieur.	Chaîne séparée par une virgule	P3
Code lien haut	Liste des codes à affecter au lien supérieur.	Chaîne séparée par une virgule	L2
Code lien bas	Liste des codes à affecter au lien inférieur.	Chaîne séparée par une virgule	L3
Code de lien de profondeur	Liste des codes à affecter au lien de profondeur.	Chaîne séparée par une virgule	L1
Profondeur	Profondeur de l'accotement au-dessous du point d'association.	Numérique, positive	1.5 pied 0,45 m
Pente de la couche de forme	% pente de la couche de forme.	Numérique	-4 ( % )
Pente d'accotement	Pente de l'accotement.	Numérique, positif	4 (: 1)
Code de forme de matériau	Liste des codes à affecter à la forme du matériau.	Chaîne séparée par une virgule	Forme
Dévers	Permet d'utiliser la pente de dévers.	Liste de sélection	LeftOutsideShoulder

Paramètres cible

Aucun.

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

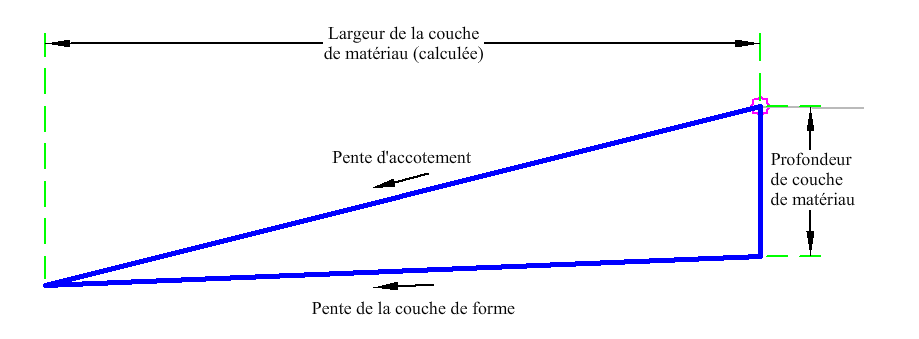

Comportement

L'accotement est inséré pour la profondeur d'accotement, la pente d'accotement et la couche de forme d'accotement spécifiées. La largeur est calculée à l'emplacement où la pente d'accotement et la couche de forme d'accotement se croisent. Ensuite, les point, liens et formes sont calculés.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche les liens comprenant l'accotement.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Hinge, TopInsidePCode, Top	Code de point intérieur supérieur
P2	BottomInsidePCode	Code de point intérieur inférieur
P3	Daylight_Sub, OutsidePCode, Top	Couche de forme d'entrée en terre, Code de point extérieur
L1	DepthLinkCode	Code de lien de profondeur
L2	Top, TopLinkCode	Code lien haut
L3	Datum, BottomLinkCode	Code lien bas
S1	MaterialCode	Code de matériau

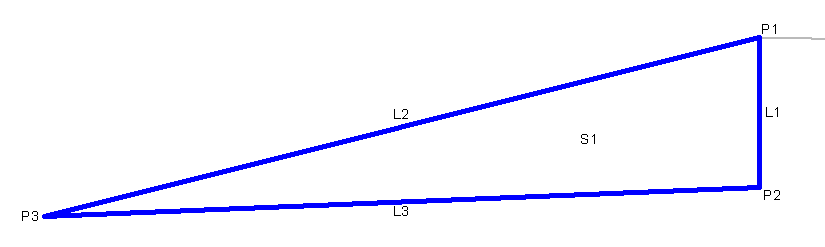

Diagramme de codage
