L'élément de profil type CibleConditionnelleHorizontale2 applique automatiquement divers éléments de profil type, tels que des élargissements, des bordures et des caniveaux, des fossés ou des entrées en terre, à un profil type selon qu'une cible de décalage est détectée ou non au niveau de l'abscisse curviligne du projet 3D.
L'élément CibleConditionnelleHorizontale2 est différent de la cible conditionnelle horizontale, car il possède des paramètres supplémentaires sur la direction dans laquelle rechercher des cibles et une distance minimum pour trouver des cibles de décalage.
L'élément CibleConditionnelleHorizontale2 est un élément de profil type spécial de type conditionnel. Les éléments de profil type conditionnels ajoutent automatiquement les éléments de profil type spécifiés à un profil type sous certaines conditions définies par l'utilisateur.
Par exemple, lorsqu'un profil type comporte un élément de profil type CibleConditionnelleHorizontale2, AutoCAD Civil 3D analyse l'abscisse curviligne afin de déterminer s'il existe une cible de décalage à une distance spécifique et dans les directions spécifiées. Le décalage est défini à partir de la ligne de base actuelle du projet 3D ou du point d'association de l'élément de profil type. Selon les paramètres de l'élément de profil type CibleConditionnelleHorizontale2, différents types d'éléments de profil type sont automatiquement ajoutés au profil type.
Vous pouvez ajouter un ou plusieurs éléments de profil type CibleConditionnelleHorizontale2 à un profil type afin de créer des comportements conditionnels simples ou complexes. Par exemple, vous pouvez ajouter un ensemble de polylignes au modèle afin d'indiquer l'emplacement des trottoirs. Les lignes s'arrêtant à l'intersection des allées et du trottoir, l'élément de profil type conditionnel ajoute et supprime le trottoir en fonction de la présence de la ligne de trottoir. Grâce à cet élément de profil type, il n'est plus nécessaire d'appliquer un profil type différent au projet 3D aux emplacements auxquels un trottoir est inutile.
Lorsque vous créez un profil type à l'aide d'éléments de profil type CibleConditionnelleHorizontale2, la construction qui s'affiche dans l'onglet Construction de la boîte de dialogue Propriétés du profil type indique l'ordre dans lequel les éléments sont traités.
Lorsque vous utilisez un élément de profil type CibleConditionnelleHorizontale2, notez les éléments suivants :
- AutoCAD Civil 3D analyse l'emplacement de l'abscisse curviligne associée à l'élément de profil type en rapport avec le décalage cible afin de déterminer si ce décalage existe.
- Lorsqu'un profil type comprenant des éléments de profil type CibleConditionnelleHorizontale2 est appliqué à un modèle de projet 3D, seules certaines parties spécifiques du profil type sont appliquées à une construction de profil type donnée.
- Puisque l'élément de profil type CibleConditionnelleHorizontale2 utilise des cibles, vous devez définir des cibles sur tous les éléments de profil type CibleConditionnelleHorizontale2 avant de générer le projet 3D. Dans le cas contraire, l'élément de profil type renvoie la valeur Introuvable. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
- Contrairement à la plupart des éléments de profil type, l'élément de profil type CibleConditionnelleHorizontale2 ne crée aucun point, lien ou forme en mode de modélisation.
Association
Cet élément de profil type peut être associé à n'importe quel point d'association d'un élément de profil type ou d'un profil type. Les éléments de profil type suivants peuvent être associés à l'extrémité de l'élément de profil type CibleConditionnelleHorizontale2.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type. | Gauche / Droite | Droite |
| Largeur de présentation | Indique la longueur de la ligne qui est dessinée pour représenter cet élément de profil type en mode d'édition. Ce paramètre, associé à celui de la pente de présentation, permet de positionner l'élément de profil type CibleConditionnelleHorizontale2 et ceux qui lui sont associés, mais il n'a aucune incidence sur le modèle de projet 3D. | Numérique, positive |
12.0 pieds 3.6 m |
| Pente de présentation | Indique la pente de la ligne qui est dessinée pour représenter cet élément de profil type en mode d'édition. Ce paramètre, associé à celui de la largeur de présentation, permet de positionner l'élément de profil type CibleConditionnelleHorizontale2 et ceux qui lui sont associés, mais il n'a aucune incidence sur le modèle de projet 3D. | Numérique |
1:1 (détecté) -1:1 (introuvable) |
| Condition | Indique la condition disponible pour cet élément de profil type. La condition "détecté" est traitée si la cible de décalage est détectée dans la distance maximale. La condition "introuvable" est traitée si la cible de décalage n'est pas définie ou si elle n'est pas détectée au niveau de l'abscisse curviligne dans la distance maximale. | Détecté/Introuvable | Détecté |
| Distance maximum | Indique la largeur maximale dans laquelle l'élément de profil type doit rechercher la cible de décalage. Si le décalage est introuvable dans la distance spécifiée, la condition "introuvable" est traitée. | Numérique, positive |
9999 pieds 9999 m |
| Distance minimum | Indique la largeur minimum dans laquelle l'élément de profil type doit rechercher la cible de décalage. Si le décalage est trouvé dans la distance spécifiée, la condition "introuvable" est traitée. | Numérique, positive |
0 pied 0 m |
| Direction de la recherche | Indique la direction de la recherche de la cible. | Vers l'extérieur/Vers l'intérieur/Deux directions | Deux directions |
| Origine de recherche | Indique si la valeur de la distance est calculée à partir de l'axe de la ligne de base ou du point d'association de l'élément de profil type. | Ligne de base/Point d'association | Ligne de base |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Décalage | Axe, ligne caractéristique du terrain, figure de topographie ou polylignes. Si la cible de décalage spécifiée est détectée au niveau de l'abscisse curviligne, la condition "détecté" est traitée. | Facultatif (en l'absence de définition, la condition renvoie "Introuvable") |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Reportez-vous à la description ci-dessus.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type forme une ligne à l'aide des valeurs indiquées dans les paramètres d'entrée Largeur de présentation et Pente de présentation. Cette ligne représente l'emplacement du profil type auquel l'élément de profil type CibleConditionnelleHorizontale2 est appliqué.
Codes de point, de lien et de forme
Contrairement à la plupart des éléments de profil type, l'élément de profil type CibleConditionnelleHorizontale2 ne crée aucun point, lien ou forme en mode de modélisation.

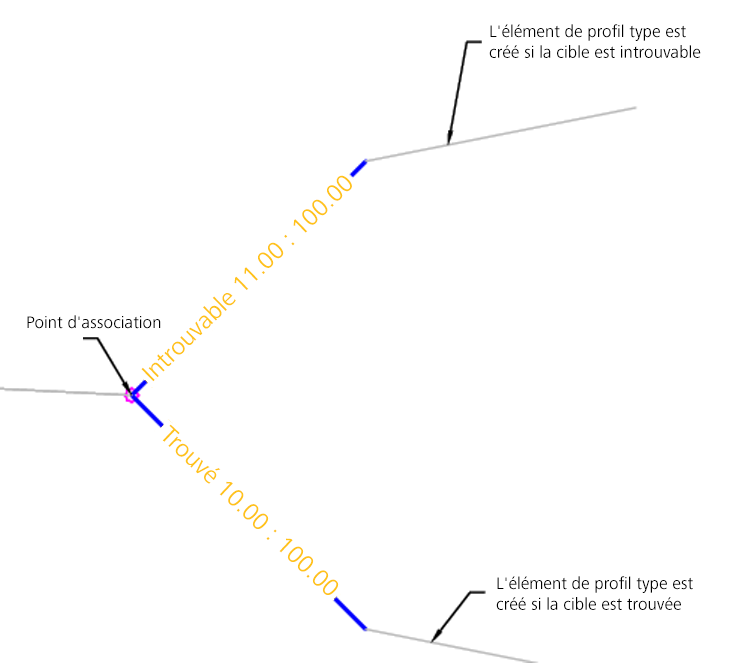

Diagramme de codage
Le diagramme de codage ci-dessous indique les points et les liens créés en mode d'édition. Aucun code de point, de lien ou de forme n'est créé pour cet élément de profil type en mode de conception.
