EntréeenterreStandard

Cet élément de profil type crée des liens d'entrée en terre de projet 3D à partir de configurations de pente définies par l'utilisateur, telles que des pentes faibles, moyennes et élevées pour des situations de déblai ou de remblai.

Cet élément de profil type crée un fossé à fond plat ou à fond en forme de V pour les déblais et offre une option permettant d'inclure l'élargissement de la rambarde en cas de pente de remblai abrupte.

Le dernier lien d'entrée en terre peut être omis pour les cas où la conception du projet 3D doit être laissée dans un état inachevé. Par exemple, pour que les surfaces de talus sur des propriétés adjacentes puissent se lier au point de charnière de la route inachevée.

Vous pouvez également définir des matériaux revêtus facultatifs pour l'entrée en terre et spécifier d'autres liens (Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun).

Association

Cet élément de profil type est généralement associé à l'élément de profil type utilisé sur le bord extérieur de la route, comme le bord de l'accotement, l'arrière du trottoir ou l'arrière de la bordure. Le point d'association se situe sur le bord intérieur du lien avant de fossé, le haut de la pente de remblai moyen ou plat ou sur le bord intérieur du lien d'élargissement de la rambarde selon les conditions.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Inclure le lien d'entrée en terre Omettre le lien d'entrée en terre	Inclut ou omet le lien d'entrée en terre.	Inclure / Omettre	Inclure
Talus de déblai plat	Première pente de bassin-versant plate à essayer. (x : 1)	Numérique, positif	6 ( : 1)
Hauteur max de déblai plat	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Talus de déblai plat	Numérique	1.5 m 5 pieds
Talus de déblai moyen	Pente de déblai à essayer si le lien de pente de déblai plat dépasse le paramètre Hauteur max de déblai plat	Numérique, positif	4 ( : 1)
Hauteur max de déblai moyen	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Talus de déblai moyen	Numérique	3 m 10 pieds
Pente abrupte de déblai	Pente de déblai à utiliser si le lien de pente de déblai moyen dépasse le paramètre Hauteur max de déblai moyen	Numérique, positif	2 ( : 1)
Largeur de pente avant fossé	Pour les lignes de profil en travers en déblai, la largeur du lien du fossé avant	Numérique	3.6 m 12 pieds
Pente avant fossé	Pente du lien du fossé avant (x : 1). Ce lien est toujours inséré vers le bas.	Numérique, positif	4 ( : 1)
Largeur du fossé	Largeur du fond du fossé. Utilisez zéro pour un fossé en V.	Numérique, positif	1 m 3 pieds
Pente de remblai plat	Première pente de bassin-versant plate à essayer. (x : 1)	Numérique, positif	6 ( : 1)
Hauteur max de remblai plat	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Pente de remblai plat	Numérique	1.5 m 5 pieds
Pente de remblai moyen	Pente de remblai à essayer si le lien de pente de remblai plat dépasse le paramètre Hauteur max de remblai plat	Numérique, positif	4 ( : 1)
Hauteur max de remblai moyen	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Pente de remblai moyen	Numérique	3 m 10 pieds
Pente abrupte de remblai	Pente de remblai à utiliser si le lien de pente de remblai moyen dépasse le paramètre Hauteur max de remblai moyen	Numérique, positif	2 ( : 1)
Largeur de la rambarde	Largeur du lien d'élargissement de la rambarde pour les pentes de remblai utilisant le paramètre Pente abrupte de remblai. Utilisez un zéro pour indiquer aucun élargissement de la rambarde.	Numérique, positif	0.6 m 2 pieds
% pente de la rambarde	% de pente du lien d'élargissement de la rambarde	Numérique	-2 (%)
Inclure la rambarde Omettre la rambarde	Choisissez Inclure pour insérer la structure de rambarde lorsqu'un élargissement de celle-ci se produit. La fonction Omettre n'insère pas de structure de rambarde.	Inclure / Omettre	Omettre
Largeur au montant	Lorsque la rambarde est incluse, la largeur entre le point d'association et le bord intérieur du montant de la rambarde.	Numérique	0.3 m 1 pied
Option d'arrondi	Spécifie l'arrondi du lien d'entrée en terre au point de sécurité	Chaîne	Aucun
Arrondi par	Indique le paramètre utilisé pour l'arrondi	Chaîne	Longueur
Paramètre de l'arrondi	Spécifie la valeur de la longueur ou du rayon	Numérique, positif	1.5 pied
Maillage par approximation de l'arrondi	Spécifie le nombre de points intermittents sur les liens de l'arrondi (10 liens maximum)	Numérique, positif	6
Placer un matériau revêtu	Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun.	Chaîne	Aucun
Limite 1 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	1 : 1
Epaisseur du matériau 1	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	12 pouces
Nom du matériau 1	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 2 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	2 : 1
Epaisseur du matériau 2	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	6 pouces
Nom du matériau 2	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 3 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	4 : 1
Epaisseur du matériau 3	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	4 pouces
Nom du matériau 3	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Pelouse

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire

Paramètres de sortie

Paramètre	Description	Type
Décalage d'entrée en terre	Décalage du point d'entrée en terre	Numérique
Altitude de l'entrée en terre	Altitude du point d'entrée en terre	Numérique

Comportement

Les étapes suivantes sont utilisées par cet élément de profil type pour déterminer les conditions qui s'appliquent :

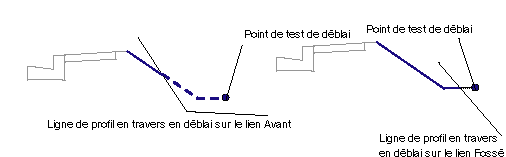

L'emplacement du point de test de déblai (voir diagramme) est calculé à l'aide des paramètres Largeur de pente avant fossé, Pente avant fossé et Largeur du fossé.

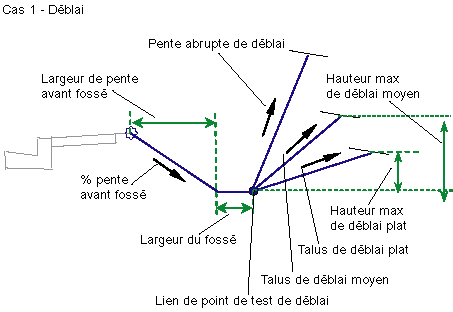

Si une partie de la pente avant fossé ou du fond du fossé est en déblai, la ligne de profil en travers est calculée comme une ligne de profil en travers en déblai selon la méthode suivante :
- Si le point de test de déblai se situe au-dessus de la surface cible, le lien avant fossé ou le fond du fossé est tronqué au point d'intersection avec la surface allant de déblai en remblai. Sinon :
- Si le paramètre Inclure le lien d'entrée en terre est défini sur Omettre, aucun lien d'entrée en terre n'est calculé.
- L'interception avec la surface cible est calculée à l'aide de la valeur Pente de remblai plat.
- Si la hauteur de la pente de déblai plat dépasse le paramètre Hauteur max de déblai plat, l'interception avec la surface d'entrée en terre est recalculée à l'aide de la valeur Talus de déblai moyen.
- Si la hauteur de la pente de déblai moyen dépasse le paramètre Hauteur max de déblai moyen, l'interception avec la surface d'entrée en terre est recalculée à l'aide de la valeur Pente abrupte de déblai.

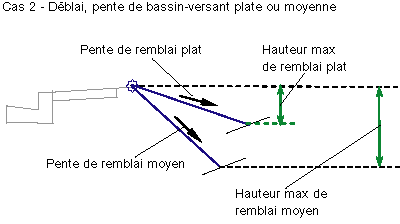

Si aucune partie du lien avant fossé ou du fond du fossé n'est au-dessous de la surface cible, la ligne de profil en travers est calculée comme une ligne de profil en travers en remblai selon la méthode suivante :
- L'interception avec la surface cible est calculée à l'aide de la valeur Pente de remblai plat.
- Si la hauteur de la pente de remblai plat dépasse le paramètre Hauteur max de remblai plat, l'interception avec la surface cible est recalculée à l'aide de la valeur Pente de remblai moyen.

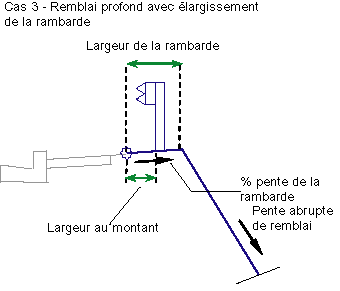

- Si la hauteur de la pente de remblai moyen dépasse le paramètre Hauteur max de remblai moyen, le lien d'élargissement de la rambarde est ajouté au profil type à l'aide des paramètres Largeur de la rambarde et % pente de la rambarde (sauf si le paramètre Largeur de la rambarde est égal à zéro). L'interception avec la surface cible est recalculée à partir du bord extérieur du lien d'élargissement de la rambarde à l'aide de la valeur Pente abrupte de remblai.
- Si le paramètre Inclure le lien d'entrée en terre est défini sur True, le lien de pente abrupte, moyenne ou plate de remblai est ajouté au profil type.

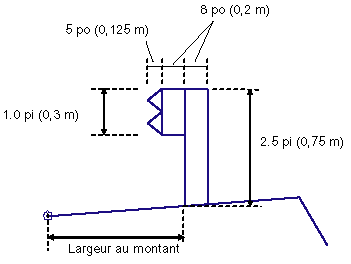

Une structure de rambarde peut être appliquée aux lignes de profil en travers en remblai qui répondent aux critères d'utilisation de la pente abrupte de remblai. Si ces critères sont remplis (Largeur de la rambarde non nulle et paramètre Inclure la rambarde défini sur True), la structure de rambarde est dessinée sur l'abscisse curviligne. Les cotes de la structure de rambarde sont fixes comme dans le diagramme ci-dessous.

A l'instar de tout autre élément de profil type d'entrée en terre, cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.

Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Ce paramètre d'épaisseur (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Les liens de bas niveau sont codés en fonction de l'option Référentiel et les liens d'entrée en terre en fonction de l'option Haut. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau.

Remarque :

Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.

Fonctionnement en mode d'édition

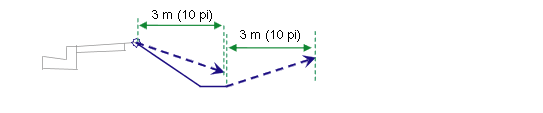

En mode d'édition, cet élément de profil type affiche les conditions de pente plate de déblai et de remblai. Les liens d'entrée en terre sont prolongés vers l'extérieur sur une distance de 3 mètres ou 10 pieds et apparaissent sous la forme de lignes en pointillé qui se terminent en pointes de flèche orientées vers l'extérieur.

Codes de point, de lien et de forme

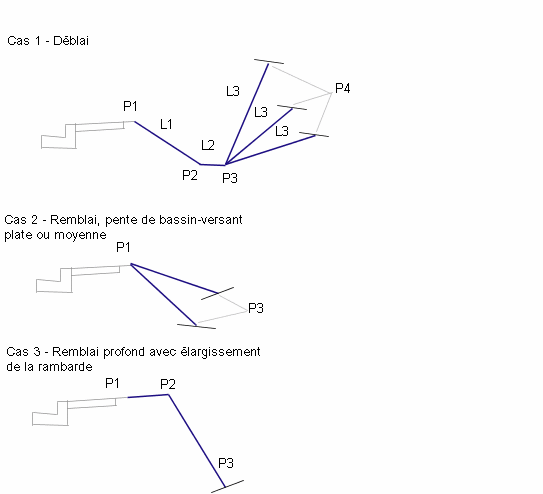

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Talus Talus remblai	Point charnière de remblai
P2	Talus Talus remblai	Point de charnière en condition de remblai avec élargissement de la rambarde
P2	Point de fossé	Bord intérieur du fond du fossé (condition de déblai uniquement)
P3	Point de fossé Talus Talus déblai	Bord extérieur du fond du fossé (condition de déblai uniquement)
P3	Entrée en terre Entrée en terre_Remblai	Point d'entrée du talus de remblai (remblai uniquement)
P4	Entrée en terre Entrée en terre_Déblai	Point d'entrée du talus de déblai (déblai uniquement)
Tous les liens	Emprise Assise des terrassements	Tous les liens ajoutés par cet élément de profil type, sauf les liens de la structure de rambarde.
Points de rambarde	Aucun	Aucun code n'est attribué aux points sur la structure de rambarde, si inclus.
Liens de rambarde	Rambarde	Tous les liens constituant la structure de rambarde, si inclus.
L3	Emprise Assise des terrassements Entrée en terre Entrée en terre_Déblai	Lien d'entrée en terre pour des lignes de profil en travers en déblai
Lien d'entrée en terre de remblai	Emprise Assise des terrassements Entrée en terre Entrée en terre_Remblai	Entrée en terre en remblai talus fini
