Cet élément de profil type crée une voie en dévers ayant un contrôle de pente de couche de matériau distinct, ainsi que la capacité à contrôler l'emplacement du dévers de couche de matériau en précisant un axe cible.
Association
Le point d'association se situe au début du premier lien. L'élément de profil type respecte la direction d'insertion. Les largeurs positives augmentent le décalage à partir du point d'association dans la direction d'insertion.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Largeur de voie gauche | Largeur de la voie de gauche entre le décalage du bord intérieur et le décalage du bord extérieur. | Numérique, positive |
3.6 m 12.0 pieds |
| Largeur de voie de droite | Largeur de la voie de droite entre le décalage du bord intérieur et le décalage du bord extérieur | Numérique, positive |
3.6 m 12.0 pieds |
| % pente de gauche par défaut | Pourcentage de la pente de gauche par défaut de la voie à utiliser lorsque la pente de dévers de l'axe n'est pas définie | Numérique | -2.0 |
| % pente de droite par défaut | Pourcentage de la pente de droite par défaut de la voie à utiliser lorsque la pente de dévers de l'axe n'est pas définie | Numérique | -2.0 |
| % pente de base | Indique la pente des matériaux de base et de la couche de matériau. En dévers, elle sera calculée comme la différence entre la pente par défaut et la pente de base, puis ajoutée à la valeur du dévers. | Numérique | -3.0 |
| Profondeur de Revêtement1 | Epaisseur de la couche Roulement (zéro pour omettre) | Numérique, positif |
0.025 m 0.083 pied |
| Profondeur de Revêtement2 | Epaisseur de la couche Revêtement2 (zéro pour omettre) | Numérique, positif |
0.025 m 0.083 pied |
| Profondeur de base | Epaisseur de la couche de base au niveau du dévers | Numérique, positive |
0.100 m 0.333 pied |
| Profondeur de couche de matériau | Epaisseur de la couche de matériau | Numérique, positif |
0.300 m 1,0 pied |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Largeur gauche | Peut être utilisé pour remplacer le paramètre Largeur fixe de la voie d'élargissement de gauche et lier le bord de la voie à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cette largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude extérieure de gauche | Peut être utilisé pour remplacer la pente de voie normale et lier le bord extérieur de la voie de circulation de gauche à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Largeur droite | Peut être utilisé pour remplacer le paramètre Largeur fixe de la voie d'élargissement de droite et lier le bord de la voie à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude extérieure de droite | Peut être utilisé pour remplacer la pente de voie normale et lier le bord extérieur de la voie de circulation de droite à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Ligne d'axe de base | Peut être utilisé pour remplacer l'emplacement de chaussée des matériaux de base et de la couche de matériau. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Paramètres de sortie
| Paramètre | Description | Type |
|---|---|---|
|
Axe de rotation du dévers |
Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers. |
Statique (description) |
| % pente de la voie de gauche | % pente de la voie gauche | Numérique |
| % pente de la voie de droite | Pourcentage de la pente de la voie de droite | Numérique |
Comportement

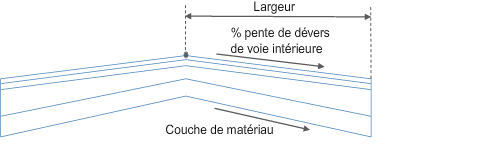

La pente du dévers de la voie intérieure s'obtient à partir des spécifications du dévers pour l'axe de la ligne de base. En commençant au point d'association, une surface finale et une couche de forme parallèle sont insérées en utilisant la largeur, la profondeur et la pente du dévers spécifiés. Les liens verticaux ferment la forme à l'une des extrémités de la voie.
Si un nom d'axe horizontal de décalage est attribué au paramètre Largeur gauche ou Largeur droite pendant la conception du projet 3D, la largeur de la voie varie pour correspondre au décalage de l'axe.
Si un axe est défini comme ligne d'axe de base, le point de dévers de la couche de base et celui de la couche de matériau sont déplacés au niveau de cet axe.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens définis par les paramètres d'entrée.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, lien ou forme | Codes | Description |
|---|---|---|
| P1/P3 | ETW | Bord de la chaussée sur la surface finale |
| P2 | Crown | Point de dévers entre les voies sur la surface finale |
| P1/P3 | Lane | Point d'interruption de la pente entre les voies sur la surface finale pour chaussée à dos brisé. |
| P4/P6 | ETW_Pave1 | Bord de la chaussée sur la couche Revêtement1 |
| P5 | Crown_Pave1 | Point de dévers sur la couche Revêtement1 |
| P4/P6 | Lane_Pave1 | Point de changement de pente sur la couche Roulement |
| P7/P9 | ETW_Pave2 | Bord de la chaussée sur la couche Revêtement2 |
| P8 | Crown_Pave2 | Point de dévers sur la couche Revêtement2 |
| P7/P9 | Lane_Pave2 | Point de changement de pente sur la sous-couche |
| P11/P13 | Point de chaussée | Bord de la chaussée sur la couche de base |
| P12 | Point de changement de dévers | Point de dévers sur la couche de base (facultatif) |
| P11/P13 | Point de changement de pente | Bord extérieur de la voie sur la couche de base |
| P14/P16 | Point de chaussée | Bord de la chaussée sur la couche de matériau |
| P15 | Point de changement de dévers | Point de dévers sur la couche de matériau (facultatif) |
| P14/P16 | Point de changement de pente | Bord extérieur de la voie sur la couche de matériau |
| L1, L2 | Top, Pave | Surface finale |
| L3, L4 | Pave1 | |
| L5, L6 | Pave2 | |
| L7, L8 | Base | Surface de référence |
| L9, L10 |
Forme Assise des terrassements |
Surface de la couche de forme |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Forme |

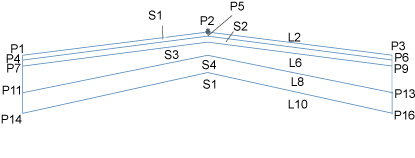

Diagramme de codage
