L'élément de profil type Quai_Double inclut des couches courantes pour un quai double telles que les parois, les socles en béton, les voies piétonnes, les lits de sable et les fondations.

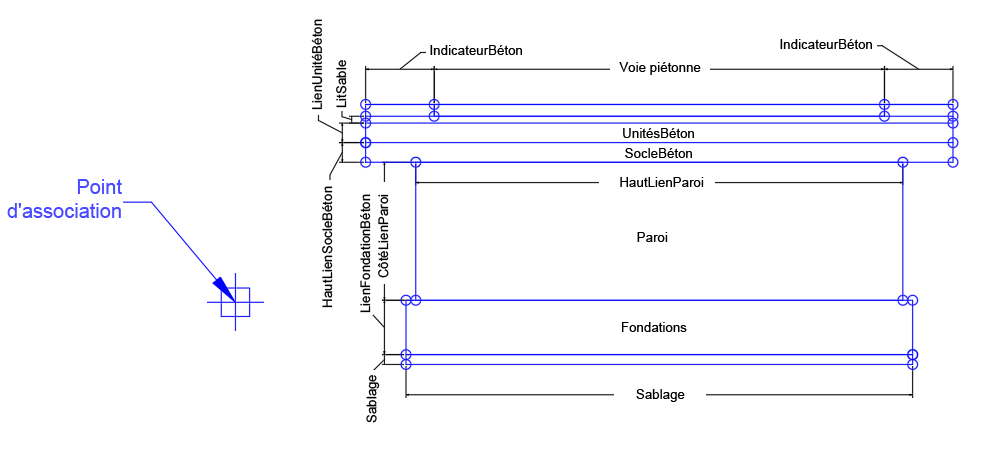

Association
Paramètres d'entrée
Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Code BordArrière | Spécifie les codes à affecter au lien Ligne caractéristique du bord arrière du quai. | Chaîne séparée par une virgule | BordArrière |
| Côté | Indique de quel côté placer l'élément de profil type. | Gauche / Droite | Droite |
| Code de lien de la paroi | Liste des codes à affecter au lien de la paroi | Chaîne séparée par une virgule | Paroi |
| Hauteur du socle en béton | Hauteur du socle en béton au-dessus de la paroi | Numérique, positive |
0,2 pied 0,06 m |
| Code de lien du socle en béton | Liste des codes à affecter au lien du socle en béton | Chaîne séparée par une virgule | Socle en béton |
| Code de forme du socle en béton | Liste des codes à affecter à la forme du socle en béton | Chaîne séparée par une virgule | Socle en béton |
| Hauteur des unités en béton | Hauteur des unités en béton au-dessus du socle en béton | Numérique, positive |
0,2 pied 0,06 m |
| Code de lien de l'indicateur de béton | Liste des codes à affecter au lien de l'indicateur de béton | Chaîne séparée par une virgule | Indicateur de béton |
| Code de forme des unités en béton | Liste des codes à affecter à la forme des unités en béton | Chaîne séparée par une virgule | Unités en béton |
| Code de forme de l'indicateur de béton | Liste des codes à affecter à la forme de l'indicateur de béton | Chaîne séparée par une virgule | Indicateur de béton |
| Hauteur de l'indicateur de béton | Hauteur de l'indicateur de béton au-dessus des unités en béton | Numérique, positif |
0,12 pieds 0,04 m |
| Largeur de l'indicateur de béton | Largeur de l'indicateur de béton au-dessus des unités en béton | Numérique, positive |
0,7 pied 0,21 m |
| Code de lien des unités en béton | Liste des codes à affecter au lien des unités en béton | Chaîne séparée par une virgule | Unités en béton |
| Profondeur du lit de sable | Profondeur du sable entre les unités en béton et l'indicateur de béton | Numérique, positive |
0,07 pieds 0,02 m |
| Code de forme du lit de sable | Liste des codes à affecter à la forme du lit de sable | Chaîne séparée par une virgule | Sable |
| Code de forme de la paroi | Liste des codes à affecter à la forme de la paroi | Chaîne séparée par une virgule | Paroi |
| Code de lien du lit de sable | Liste des codes à affecter au lien du lit de sable | Chaîne séparée par une virgule | Sable |
| Code de forme du socle en béton | Liste des codes à affecter à la forme du socle en béton | Chaîne séparée par une virgule | Socle en béton |
| Code de forme de la voie piétonne | Liste des codes à affecter à la forme de la voie piétonne | Chaîne séparée par une virgule | Voie piétonne |
| Décalage des fondations | Distance entre la paroi en béton et les fondations | Numérique |
0,1 pied 0,03 m |
| Profondeur des fondations | Profondeur du quai | Numérique, positive |
0,556 pied 0,17 m |
| Code de forme des fondations | Liste des codes à affecter à la forme des fondations | Chaîne séparée par une virgule | Fondations |
| Saillie | Longueur du quai entre deux parois en béton | Numérique |
0,512 pied 0,156 m |
| Code de lien des fondations | Liste des codes à affecter au lien des fondations | Chaîne séparée par une virgule | Fondations |
| Hauteur de base des fondations | Hauteur de la base des fondations. | Numérique, positive |
1,05 pied 0,32 m |
| Largeur arrière des fondations | Largeur de l'arrière des fondations | Numérique, positive |
1,65 pied 0,5 m |
| Code de lien de la voie piétonne | Liste des codes à affecter au lien de la voie piétonne | Chaîne séparée par une virgule | Voie piétonne |
| Profondeur de la couche de sable | Profondeur de la couche de sable sous le quai | Numérique, positive |
0,1 pied 0,03 m |
| Code de forme de la couche de sable | Liste des codes à affecter à la forme de la couche de sable | Chaîne séparée par une virgule | Sablage |
| Côté | Indique de quel côté placer l'élément de profil type. | Gauche / Droite | Droite |
| Altitude de la ligne d'axe de rail secondaire depuis la ligne d'axe principale | Si la cible n'est pas définie, cette valeur définit l'altitude de la ligne d'axe de rail secondaire par rapport à la ligne d'axe de rail principale. | Numérique |
0 pied 0 m |
| Décalage de la ligne d'axe de rail secondaire par rapport à la ligne d'axe de rail principale | Distance entre la ligne d'axe de rail secondaire et la ligne d'axe de rail principale. | Numérique |
10 pieds 3,048 m |
| Code de ligne caractéristique du bord du quai | Liste des codes à affecter au lien de ligne caractéristique du bord du quai | Chaîne séparée par une virgule | BordQuai |
| Hauteur du quai au-dessus de la partie supérieure du rail à gauche | Ajuste l'altitude du quai au-dessus de la partie supérieure du rail (point d'origine de l'élément de profil type) | Numérique |
2 pieds 0,6096 m |
| Hauteur du quai au-dessus de la partie supérieure du rail à droite | Ajuste l'altitude du quai au-dessus de la partie supérieure du rail (point d'origine de l'élément de profil type) | Numérique |
2 pieds 0,6096 m |
Paramètres cible
| Paramètre | Description | Etat |
|---|---|---|
| DécalageGaucheQuai | Décalage du quai à partir de la ligne d'axe de la traverse principale | Facultatif |
| AltitudeLigneAxeTraverseSecondaire | Altitude de la traverse secondaire | Facultatif |
| DécalageDroitQuai | Décalage du quai à partir de la ligne d'axe de la traverse secondaire | Facultatif |
| LigneAxeTraverseSecondaire | Décalage de la traverse secondaire par rapport à la traverse principale | Facultatif |
| AltitudeGaucheQuai | Hauteur à gauche du quai au-dessus de la traverse | Facultatif |
| AltitudeDroiteQuai | Hauteur à droite du quai au-dessus de la traverse | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Cet élément de profil type fournit un quai relié entre deux axes de rail différents pour une largeur variable et une ligne de profil en long pour une pente variable. Placez le point d'insertion de l'élément de profil type du quai sur l'alignement de la ligne d'axe et la ligne de profil en long du rail principal, puis ajustez le comportement en définissant les paramètres d'entrée et les paramètres cibles de rail secondaire répertoriés ci-dessus. Des paramètres cibles supplémentaires sont fournis pour contrôler l'altitude et le décalage du quai. Ils remplacement les paramètres d'entrée du quai.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type dessine le quai à deux voies.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | BasGaucheParoi | En bas à gauche de la paroi |
| P2 | HautGaucheParoi | En haut à gauche de la paroi |
| P3 | HautDroiteParoi | En haut à droite de la paroi |
| P4 | BasDroiteParoi | En haut à droite de la paroi |
| P5 | BasGaucheSocle | En bas à gauche du socle |
| P6 | HautGaucheSocle | En haut à gauche du socle |
| P7 | HautDroiteSocle | En haut à droite du socle |
| P8 | HautGaucheUnitéBéton | En haut à gauche des unités en béton |
| P9 | HautDroiteUnitésBéton | En haut à droite des unités en béton |
| P10 | HautGaucheLitSable | En haut à gauche du lit de sable |
| P11 | HautDroiteLitSable | En haut à droite du lit de sable |
| P12 - P13 | BordQuai | Bord du quai |
| P14 | BasBordQuai | En bas du bord du quai |
| P15 | Haut, BordDroiteVoiePiétonne | Bord droit de la voie piétonne |
| P16 | BordDroiteFondations | Bord droit des fondations |
| P17 | BasDroiteFondations | En bas à droite des fondations |
| P18 | BasGaucheFondations | En bas à gauche des fondations |
| P19 | BordGaucheFondations | Bord gauche des fondations |
| P20 | BasDroiteSocle | En bas à droite du socle |
| P21 | HautDroiteScellementSable | En bas à droite du scellement de sable |
| P11 | BasDroiteScellementSable | En bas à droite du scellement de sable |
| P23 | BasGaucheScellementSable | En bas à gauche du scellement de sable |
| P24 | HautGaucheFondationsArrières | En haut à gauche des fondations arrières |
| P25 | HautDroiteFondationsArrières | En haut à droite des fondations arrières |
| L1 | CôtéLienParoi | Côté du lien de la paroi |
| L2 | HautLienParoi | En haut du lien de la paroi |
| L3 | CôtéLienParoi | Côté du lien de la paroi |
| L4 | BasLienParoi | En bas du lien de la paroi |
| L5 | LienSocleBéton | Lien du socle en béton |
| L6 | HautLienSocleBéton | En haut du lien du socle en béton |
| L7 | LienSocleBéton | Lien du socle en béton |
| L8 | BasLienSocleBéton | En bas du lien du socle en béton |
| L9 | LienUnitéBéton | Lien de l'unité en béton |
| L10 | HautLienUnitéBéton | En haut du lien de l'unité en béton |
| L11 | LienUnitéBéton | Lien de l'unité en béton |
| L12 | BasLienUnitéBéton | En bas du lien de l'unité en béton |
| L13 | HautGaucheLitSable | En haut à gauche du lit de sable |
| L14 | HautLienLitSable | En haut du lien du lit de sable |
| L15 | BasDroiteLitSable | En bas à droite du lit de sable |
| L16 | BasLienLitSable | En bas du lien du lit de sable |
| L17 | LienIndicateurBéton | Lien de l'indicateur de béton |
| L18 | LienIndicateurBéton, Haut | LienIndicateurBéton, Haut |
| L19 - L20 | LienIndicateurBéton | Lien de l'indicateur de béton |
| L21 | Voie piétonne, Haut | Voie piétonne |
| L22 | LienVoiePiétonne | Lien de la voie piétonne |
| L23 | BasLienVoiePiétonne | En bas du lien de la voie piétonne |
| L24 | LienVoiePiétonne | Lien de la voie piétonne |
| L25 - L28 | LienFondations | Lien des fondations |
| L29 | HautSablage | En haut du sablage |
| L30, L32 | Sablage | Sablage |
| L31 | BasSablage | En bas du sablage |
| L33, L35 | FondationsArrières | Fondations arrières |
| L34 | HautFondationsArrières | En haut des fondations arrières |
| L36 | BasFondationsArrières | En bas des fondations arrières |
| S1 | Paroi | Paroi |
| S2 | SocleBéton | Socle en béton |
| S3 | UnitésBéton | Unités en béton |
| S4 | LitSable | Lit de sable |
| S5 | IndicateurBéton | Indicateur de béton |
| S6 | VoiePiétonne | Voie piétonne |
| S7 | Fondations | Fondations |
| S8 | Sablage | Sablage |

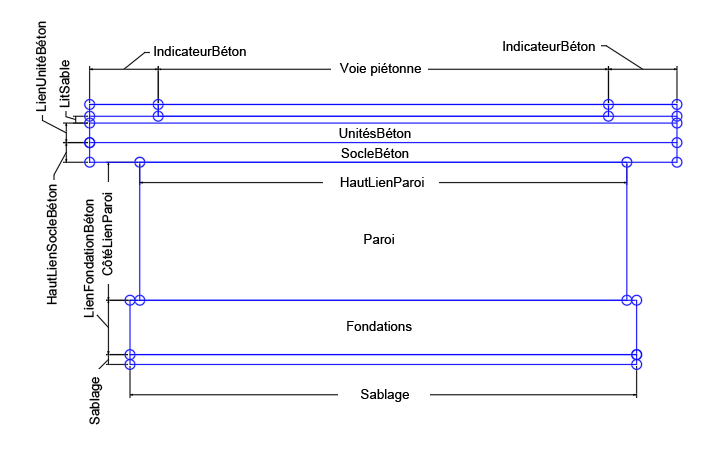

Diagrammes de codage
