EntréeenterreVersEmpriseRoutière

Association

Le point d'association se situe sur le bord intérieur du lien d'entrée en terre.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire.

Paramètre	Description	Type	Par défaut
Décalage d'emprise routière par rapport à la ligne de base	Décalage +/- de la limite d'emprise routière par rapport à la ligne de base. Si la valeur de ce paramètre est positive, l'élément de profil type est inséré du côté droit d'un projet 3D ou d'une ligne de base de contrôle. Cet élément est inséré du côté gauche si la valeur est négative. Pour plus d'informations, reportez-vous à "Insertion d'éléments de profil type à droite et à gauche d'un projet 3D" dans le chapitre Projets 3D du manuel d'utilisation d'Autodesk Civil 3D.	Numérique	3.0 m 10.0 pieds
Ajustement de décalage	Valeur +/- ajoutée au décalage de la limite d'emprise routière. Une valeur d'ajustement négative déplace le point d'entrée en terre à l'intérieur de la limite d'emprise routière. Une valeur positive le déplace à l'extérieur de cette limite.	Numérique	0.0
Option d'arrondi	Spécifie l'arrondi du lien d'entrée en terre au point de sécurité	Chaîne	Aucun
Arrondi par	Indique le paramètre utilisé pour l'arrondi	Chaîne	Longueur
Paramètre de l'arrondi	Spécifie la valeur de la longueur ou du rayon	Numérique, positif	1.5 pied
Maillage par approximation de l'arrondi	Spécifie le nombre de points intermittents sur les liens de l'arrondi (10 liens maximum)	Numérique, positif	6
Placer un matériau revêtu	Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun.	Chaîne	Aucun
Limite 1 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	1 : 1
Epaisseur du matériau 1	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	12 pouces
Nom du matériau 1	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 2 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	2 : 1
Epaisseur du matériau 2	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	6 pouces
Nom du matériau 2	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 3 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	4 : 1
Epaisseur du matériau 3	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	4 pouces
Nom du matériau 3	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Pelouse

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Décalage d'emprise routière	Peut être utilisé pour remplacer le paramètre Décalage d'emprise routière fixe et lier le décalage d'emprise routière à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire

Paramètres de sortie

Paramètre	Description	Type
Décalage d'entrée en terre	Décalage du point d'entrée en terre	Numérique
Altitude de l'entrée en terre	Altitude du point d'entrée en terre	Numérique

Comportement

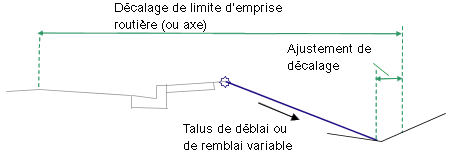

Le décalage d'entrée en terre est calculée comme le décalage de la limite d'emprise routière plus ou moins l'ajustement de décalage. Un lien d'entrée en terre est inséré à partir du point d'association vers le décalage calculé sur la surface cible.

A l'instar de tout autre élément de profil type d'entrée en terre, cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.

Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Ce paramètre d'épaisseur (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Les liens de bas niveau sont codés en fonction de l'option Référentiel et les liens d'entrée en terre en fonction de l'option Haut. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau.

Remarque :

Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.

Fonctionnement en mode d'édition

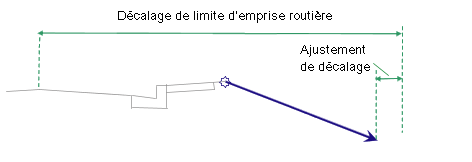

En mode d'édition, cet élément de profil type affiche un lien qui se prolonge vers l'extérieur sur une pente -4 : 1 vers le décalage d'emprise routière, plus ou moins l'ajustement de décalage. Le lien d'entrée en terre se termine par une pointe de flèche orientée vers l'extérieur.

Codes de point, de lien et de forme

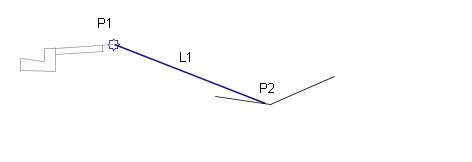

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Talus Talus déblai ou Talus remblai	Point de charnière. Talus déblai est utilisé si le lien d'entrée en terre a une pente ascendante. Talus remblai est utilisé si le lien d'entrée en terre a une pente descendante.
P2	Entrée en terre Entrée en terre_Déblai ou Entrée en terre_Remblai	Point d'entrée en terre
L1	Emprise Assise des terrassements Entrée en terre Entrée en terre_Déblai	Lien d'entrée en terre pour des lignes de profil en travers en déblai
L1	Emprise Assise des terrassements Entrée en terre Entrée en terre_Remblai	Entrée en terre en remblai talus fini
