Côté 1 de la voie 1 du rabotage du recouvrement

Association

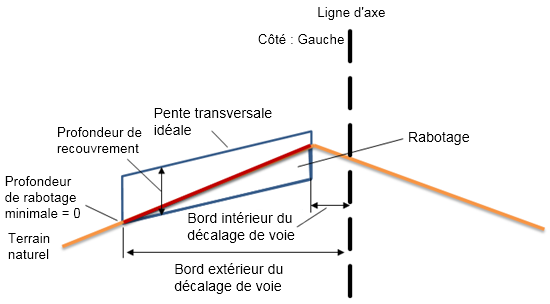

Le point d'association correspond au point du bord intérieur de la couche de recouvrement avec une pente transversale de surface finale.

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4:1), sauf si elles sont indiquées en pourcentage avec un signe "%".

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Définie par l'utilisateur	Droit
Largeur de la voie de conception identique à celle de la voie existante	Oui Indique que la largeur de la voie de conception est identique à celle de la voie existante. Non Indique que la largeur de la voie de conception n'est pas identique à celle de la voie existante. Remarque : Si l'option Non est sélectionnée, les paramètres Bord intérieur de la voie existante et Bord extérieur de la voie existante ne sont pas appliqués à l'élément de profil type.	Définie par l'utilisateur	Non
Bord intérieur de la voie existante	Il s'agit du point de départ pour le calcul de la pente du terrain naturel.	Numérique	0,000 m
Bord extérieur de la voie existante	Il s'agit du point d'arrivée pour le calcul de la pente du terrain naturel.	Numérique	0,000 m
Profondeur de recouvrement	Profondeur de la couche de recouvrement	Numérique	0,300 m
Options de pente de recouvrement	Indique les options de la pente de recouvrement. Conseil : Le terme « battant » est utilisé pour décrire le mode de calcul de la pente transversale corrigée d’un recouvrement dans un élément de profil type de réhabilitation. Les résultats de cette opération varient en fonction de la tolérance de pente et de la différence de pente entre la pente transversale du terrain naturel et la pente transversale idéale. Si la différence de pente est inférieure à la tolérance de pente de l’élément de profil type, le cas d’utilisation est considéré comme étant compris dans la tolérance. Si la différence de pente est supérieure à la tolérance de pente de l’élément de profil type, le cas d’utilisation est considéré comme étant en dehors des limites de la tolérance. Remarque : La tolérance de pente est une valeur absolue. Par conséquent, que la différence de pente soit de 0,4 % ou de -0,4 %, la valeur absolue est de 0,4 %. Si la tolérance de pente est de 0,5 %, la valeur absolue de différence de pente de 0,4 % est considérée comme étant comprise dans la tolérance. Définie par l'utilisateur avec battant Le terme "battant" indique le mode de calcul de la pente transversale corrigée en fonction de la tolérance de pente de l’élément de profil type. Battant dans les limites de la tolérance : La pente transversale corrigée correspondra à la pente transversale du terrain naturel. Battant en dehors des limites de tolérance : La pente transversale corrigée varie et correspond à la pente transversale du terrain naturel, plus ou moins la valeur de tolérance de pente. Remarque : Le fait que la tolérance de pente soit ajoutée ou soustraite dépend de la manière dont les valeurs de la pente transversale du terrain naturel et de pente transversale idéale seront rapprochées. Définie par l'utilisateur sans battant Le terme "battant" indique le mode de calcul de la pente transversale corrigée en fonction de la tolérance de pente de l’élément de profil type. Battant dans les limites de la tolérance : La pente transversale corrigée est définie sur une valeur identique à la pente transversale idéale. Battant en dehors des limites de tolérance : La pente transversale corrigée correspond à la pente transversale, plus ou moins la valeur de tolérance de pente. Remarque : Le fait que la tolérance de pente soit ajoutée ou soustraite dépend de la manière dont les valeurs de la pente transversale du terrain naturel et de pente transversale idéale seront rapprochées. Dévers de la voie intérieure/extérieure La valeur du dévers de la voie extérieure ou intérieure remplacera celle de la pente transversale idéale. Les valeurs de la pente transversale corrigée de la couche de recouvrement seront définies sur la base de la table de dévers de la ligne de profil en travers et non en fonction de la pente transversale idéale. Remarque : Si l'option Dévers de la voie intérieure/extérieure est sélectionnée, mais qu'aucune table de dévers n'est définie pour l'axe du projet 3D, la pente transversale idéale sera utilisée à la place. Dans les limites de tolérance : Si une table de dévers est définie pour l’axe : la pente transversale correspond à la valeur de dévers de voie obtenue dans la table de dévers. Si aucune table de dévers n’est spécifiée pour l’axe : la pente transversale corrigée correspond à la pente idéale spécifiée. Remarque : Ce comportement est le même que pour l’option Définie par l’utilisateur sans battant. En dehors des limites de tolérance : Si une table de dévers est définie pour l’axe : la pente transversale correspond à la valeur de dévers de voie obtenue dans la table de dévers, plus ou moins la valeur de tolérance de pente. Si aucune table de dévers n’est spécifiée pour l’axe : la pente transversale corrigée correspond à la pente idéale spécifiée, plus ou moins la valeur de tolérance de pente. Remarque : Ce comportement est le même que pour l’option Définie par l’utilisateur sans battant. Faire correspondre la pente La valeur de la pente transversale corrigée est toujours égale à celle de la pente du terrain naturel. Utiliser la pente transversale idéale La valeur de la pente transversale corrigée est toujours égale à celle de la pente transversale idéale.	Défini par l'utilisateur	Définie par l'utilisateur sans battant
Pente transversale idéale	Indique la pente transversale idéale définie par l'utilisateur.	Numérique	-2,00 %
Largeur de la voie	Largeur de la voie, déterminée par le décalage entre le bord extérieur et le bord intérieur de la voie.	Numérique	12,000 m
Utiliser les options de ligne de profil en long	Permet de lier le bord intérieur d'un recouvrement à une ligne de profil en long, d'ajuster l'altitude à la profondeur de nivellement minimale ou de le verrouiller à l'élément de profil type précédent. Profondeur de nivellement minimale Les ajustements de l'altitude et de la pente transversale sont conformes à la profondeur de nivellement minimale et/ou à la profondeur de rabotage minimale. La surface existante constitue la base. Utiliser la ligne de profil en long Aucun ajustement de l'altitude n'est effectué. L'altitude du point d'association de l'élément de profil type de réhabilitation correspond à la ligne de profil en long affectée. L'ajustement de la pente transversale est déterminé par les options de la pente de recouvrement. Verrouiller jusqu'au précédent Aucun ajustement de l'altitude n'est effectué. L'altitude du point d'association de l'élément de profil type de réhabilitation correspond au point d'association de l'élément de profil type précédent (dans la plupart des cas, il s'agit du point d'arrivée de la voie précédente). L'ajustement de la pente transversale est déterminé par les options de la pente de recouvrement.	Défini par l'utilisateur	Profondeur de rabotage minimale

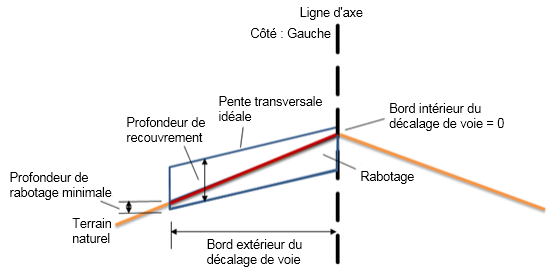

Profondeur de rabotage minimale	Profondeur de rabotage minimale entre le bas de la couche de rabotage et le bas de la couche de terrain existante.	Numérique	0,300 m
Tolérance de la pente	Tolérance de variation de la pente de recouvrement.	Numérique	0,50 %

Référence des paramètres d'éléments de profil type généraux supplémentaires

Battant

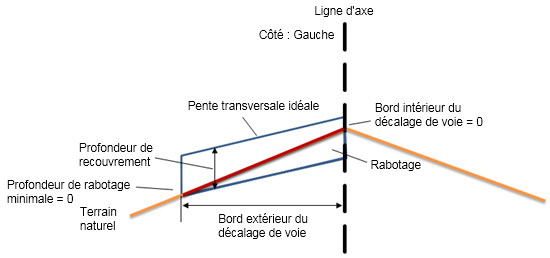

Profondeur de rabotage minimale

Bord intérieur du décalage de voie

Paramètres de sortie

Paramètre	Description	Type	Par défaut
Pente transversale corrigée	Pente transversale ajustée de la route, optimisée de manière à correspondre autant que possible aux paramètres spécifiés pour l'élément de profil type de réhabilitation.	Numérique	-2,00 %
Pente du terrain naturel	Pente transversale (%) de la ligne de profil en long du terrain naturel, calculée entre le bord intérieur et le bord extérieur de la voie.	Numérique	n/a

Paramètres cible

Paramètre	Description	Requis ?
Surface cible	Nom de la surface définissant la route existante.	Oui
Décalage de la ligne de crête cible	Nom de l'objet définissant le décalage du point de dévers. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Non
Bord intérieur du décalage de voie cible	Nom de l'objet définissant le décalage du bord intérieur de la voie. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Non
Largeur de la voie cible	Nom de l'objet définissant le décalage du bord extérieur de la voie. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Non
Bord intérieur du décalage de la voie existante cible	Le nom de l'objet définissant le décalage du point d'échantillonnage du bord intérieur est utilisé pour calculer la pente de la surface existante. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Non
Bord extérieur du décalage de la voie existante cible	Le nom de l'objet définissant le décalage du point d'échantillonnage du bord extérieur est utilisé pour calculer la pente de la surface existante. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Non

Comportement

Cet élément de profil type suppose qu'aucune couche de nivellement n'est ajoutée.

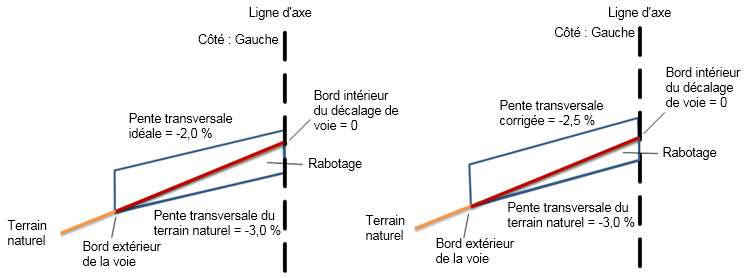

Cas 1

Entrées :

Actions
Pente transversale idéale	-2,0 %
Profondeur de rabotage minimale	0
Tolérance de la pente	0,50 %
Options de pente de recouvrement	Définie par l'utilisateur avec battant
Utiliser les options de ligne de profil en long	Profondeur de rabotage minimale

Calculs :

Entrée COGO	Value
Pente transversale du terrain naturel	-3,0 %
Pente transversale du terrain naturel - pente transversale idéale	1,0 %
Tolérance de la pente	Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat 1 % (supérieur à la tolérance de pente de 0,5 %).
Pente transversale corrigée	La pente transversale corrigée sera de -2,5 %.

Output	Value
Pente transversale corrigée	-2,5 %

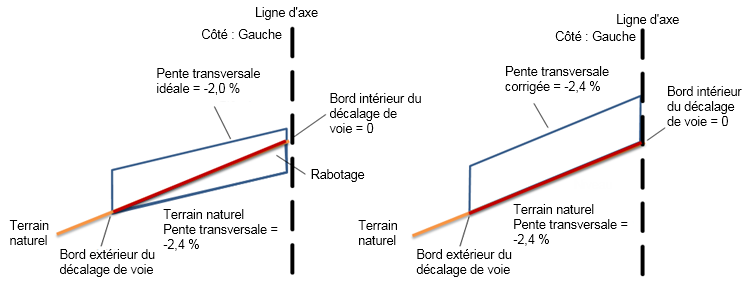

Cas 2

Entrées :

Actions
Pente transversale idéale	-2,0 %
Profondeur de rabotage minimale	0
Tolérance de la pente	0,50 %
Options de pente de recouvrement	Définie par l'utilisateur avec battant
Utiliser les options de ligne de profil en long	Profondeur de rabotage minimale

Calculs :

Entrée COGO	Value
Pente transversale du terrain naturel	-2,4 %
Pente transversale du terrain naturel - pente transversale idéale	-0,4 %
Tolérance de la pente	Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat 0,4 % (inférieur à la tolérance de pente de 0,5 %).
Pente transversale corrigée	La pente transversale corrigée sera de -2,4 %.

Output	Value
Pente transversale corrigée	-2,4 %

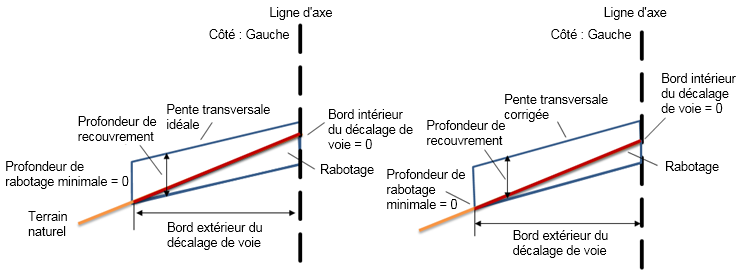

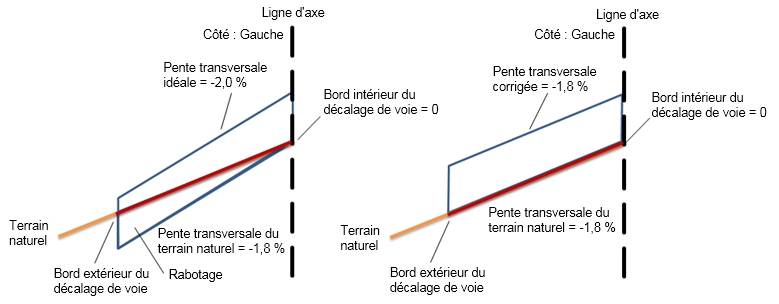

Cas 3

Actions
Pente transversale idéale	-2,0 %
Profondeur de rabotage minimale	0
Tolérance de la pente	0,50 %
Options de pente de recouvrement	Définie par l'utilisateur avec battant
Utiliser les options de ligne de profil en long	Profondeur de rabotage minimale

Calculs :

Entrée COGO	Value
Pente transversale du terrain naturel	-1,8 %
Pente transversale du terrain naturel - pente transversale idéale	0,2 %
Tolérance de la pente	Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat 0,2 % (inférieur à la tolérance de pente de 0,5 %).
Pente transversale corrigée	La pente transversale corrigée sera de -1,8 %.

Output	Value
Pente transversale corrigée	-1,8 %

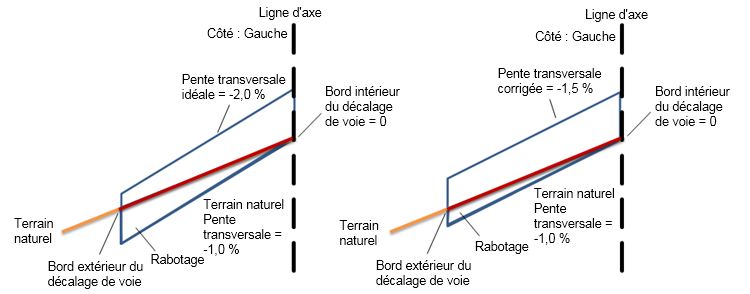

Cas 4

Actions
Pente transversale idéale	-2,0 %
Profondeur de rabotage minimale	0
Tolérance de la pente	0,50 %
Options de pente de recouvrement	Définie par l'utilisateur avec battant
Utiliser les options de ligne de profil en long	Profondeur de rabotage minimale

Calculs :

Entrée COGO	Value
Pente transversale du terrain naturel	-1,0 %
Pente transversale du terrain naturel - pente transversale idéale	1 %
Tolérance de la pente	Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat 1 % (supérieur à la tolérance de pente de 0,5 %).
Pente transversale corrigée	La pente transversale corrigée sera de -1,5 %.

Output	Value
Pente transversale corrigée	-1,5 %

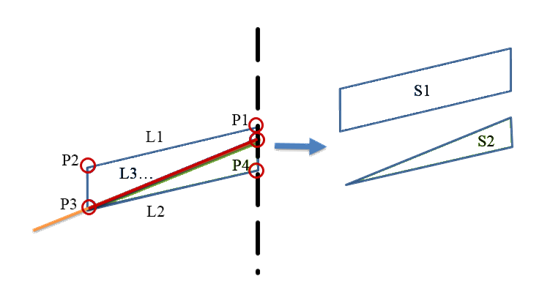

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1, P2	Bord de recouvrement	Bords de recouvrement sur la surface finale.
P3, P4	Bord de recouvrement_Recouvrement	Bords de la partie inférieure du rabotage.
P5, P6	Bord de recouvrement_Rabotage	Bords de la partie supérieure du rabotage.
L1	Haut, Revêtement	Sommet du recouvrement
L2, L3, L4	Renforcement	Liens de la couche de recouvrement.
L5, L6	Rabotage	Liens de rabotage (hauteur) de la couche de rabotage.
S1	Renforcement	Aire entre les parties supérieure et inférieure du recouvrement.
S2	Rabotage	Zone entre les parties supérieure et inférieure du rabotage.
