Cet élément de profil type est un utilitaire polyvalent similaire à l'élément de profil type LienVersPointMarqué, qui crée un lien entre le point d'association et un point marqué précédemment nommé.
Il peut être utilisé dans de nombreuses situations, notamment pour la connexion de routes adjacentes, où les décalages et les altitudes relatifs diffèrent, ou encore dans une aire enclavée entre des routes convergentes. Utilisez l'élément de profil type PointMarqué, si le point de connexion n'est pas déjà nommé.
Association

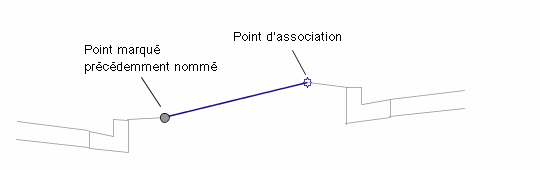

Le point d'association se situe au début du lien. Le lien peut se diriger dans toutes les directions. La direction est déterminée par l'emplacement du point marqué relatif au point d'association.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Nom du point marqué |
Nom du point marqué auquel se connecter |
Chaîne |
Aucun |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Omettre le lien |
Ce paramètre permet d'ajouter ou de supprimer le lien de surface. La valeur False ajoute le lien, le point de départ et l'extrémité. La valeur True ajoute l'extrémité uniquement. |
True\False |
Non |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Décalage de début |
Décalage +/- du début du lien |
Numérique |
|
Altitude de début |
Altitude du début du lien |
Numérique |
|
Décalage de fin |
Décalage +/- de l'extrémité du lien |
Numérique |
|
Altitude de fin |
Altitude de l'extrémité du lien |
Numérique |
Comportement

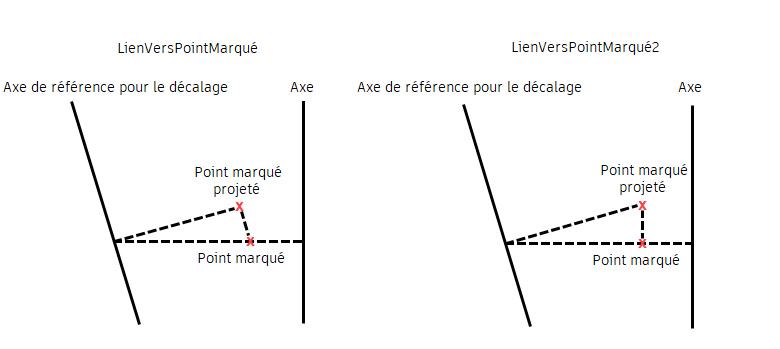

La principale différence entre les éléments de profil type LienVersPointMarqué2 et LienVersPointMarqué réside dans leur application, lorsque le point marqué se trouve sur une ligne de base de profil type décalée par rapport au lien. L’illustration suivante explique la différence entre les deux éléments de profil type.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche le lien entre le point d'association et le point marqué.
Codes de point, de lien et de forme
Aucun.

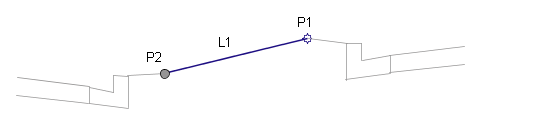

Diagramme de codage
