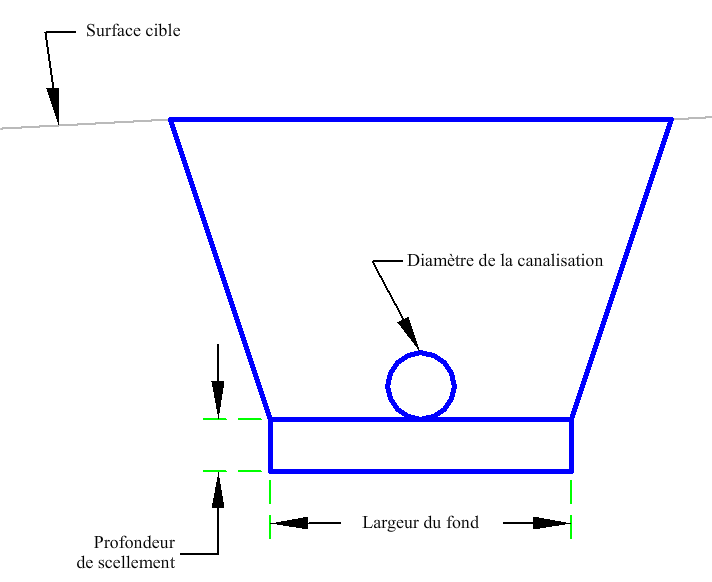

L'élément de profil type PipeTrenchAdjustDiameter avec une seule canalisation dans une tranchée qui permet le calcul du volume de la base du scellement et du remblai granulaire.
La profondeur varie dans la section de remblai granulaire ; les autres valeurs seront des constantes. L'ensemble des profondeurs, largeurs et diamètres varieront d'un fossé à un autre. La profondeur du fossé peut varier le long de l'axe, car elle est mesurée à partir du bas du fossé jusqu'à la surface cible. Les côtés de l'excavation seront verticaux pour les profondeurs inférieures à 12' (3.5 m) et inclinés à 300 % pour les profondeurs supérieures. La ligne de profil en long suit le centre de la canalisation.
Association
Par défaut, le point d'association se situe au centre de la canalisation.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Largeur du fond | Largeur inférieure de la tranchée de la canalisation | Numérique, positive |
3 pieds 1 m |
| Couverture de canalisation | Profondeur de la tranchée entre le haut de la canalisation et la surface | Numérique, positive |
0.5 pied 0.15 m |
| Diamètre de la canalisation | Diamètre de la canalisation | Numérique, positive |
0,667 pied 0,2 m |
| Profondeur de scellement | Profondeur du scellement de la canalisation jusqu'au bas de la tranchée | Numérique, positif |
0.166 pi 0.05 m |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
L'altitude du bas de la tranchée est calculée selon l'altitude de la ligne de profil en long du projet, moins la moitié du diamètre de la canalisation plus la profondeur de scellement. Le lien du fond du fossé horizontal est placé symétriquement par rapport au décalage du point d'association à cette altitude. Si la profondeur de la tranchée est inférieure à 12' (3.5 m), les côtés de la tranchée sont verticaux. Au-delà de cette profondeur, la tranchée présente des pentes latérales de 300 %. Dans les deux cas, les pentes du talus sont prolongées vers le haut jusqu'à la surface existante.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type trace une tranchée.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | BasCanalisation | Bas de la canalisation |
| P2 | BeddingBottomCenter | Centre inférieur de scellement |
| P3 | BasRemblaiCanalisation_Intérieur | Bas intérieur de la canalisation de remblai |
| P4 | BasScellementCanalisation-Intérieur | Bas intérieur de la canalisation de scellement |
| P6 | PipeBeddingBottom, Datum | Partie inférieure du scellement de la canalisation |
| P7 | BasRemblaiCanalisation_Extérieur | Bas extérieur de la canalisation de remblai |
| P9 | Hinge, Top | |
| P10 | Emprise | |
| P11 | Canalisation | |
| P12 | HautCanalisation | Haut de la canalisation |
| P13 | Canalisation | |
| P14 | CentreCanalisation | Centre de la canalisation |
| L1, L5 | BasRemblaiCanalisation | Bas du remblai de la canalisation |
| L2, L4 | ScellementCanalisation | Scellement de la canalisation |
| L3 | PipeBeddingBottom, Datum | Partie inférieure du scellement de la canalisation |
| L6 - L7 | Canalisation | |
| L8 | TrenchSlopeInner | Pente intérieure de la tranchée de la canalisation |
| L9 | TrenchSlopeOuter | Pente extérieure de la tranchée de la canalisation |
| L10 | Emprise | |
| S1 | ScellementCanalisation | Scellement de la canalisation |
| S2 | TrenchMaterial | Matériau de remblai de la tranchée |

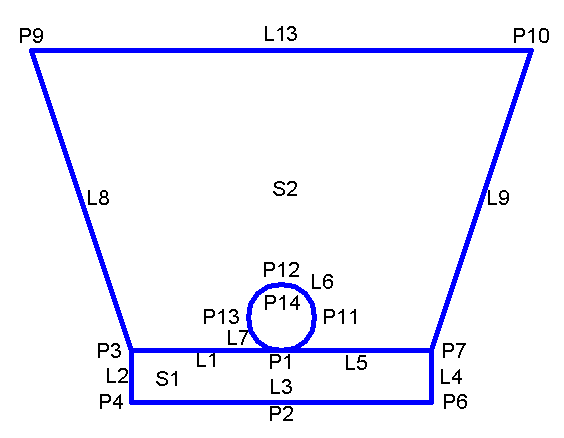

Diagramme de codage
