RemplacerBordureCaniveauUrbain1

Cet élément de profil type est utilisé pour remplacer une bordure et un caniveau existants dont la bande de gazon est liée au bord intérieur existant du trottoir. Le positionnement vertical de la bordure et du caniveau est déterminé par un rabotage autorisé et/ou un recouvrement aux points d'embase, ainsi que par des plages de pentes autorisées pour la bande de gazon.

Pour appliquer cet élément de profil type, des informations concernant le point d'embase (axe ou valeur de décalage) sont essentielles.

Association

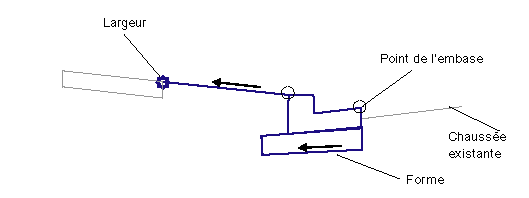

Le point d'association est situé sur le point extérieur/côté haut du bord de la bande de gazon du trottoir. Ainsi théoriquement, ce point d'association sert à marquer le côté haut de la bande de gazon, l'emplacement réel du point haut de la bande de gazon peut varier de cette position, si l'utilisateur associe un point marqué approprié ou encore, un axe et une ligne de profil en long. Ainsi, ce point d'association représente davantage un gain de temps de présentation qu'un contrôle du point de conception.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche/Droit	Droit
Décalage du point de l'embase par rapport à la ligne d'axe	Point définissant le décalage de la face triangulaire de l'embase du caniveau. Ce décalage est mesuré à partir du point de la ligne de base.	Numérique	3.6 m 10 pieds
Point du trottoir	Le point du trottoir intérieur sera utilisé comme point haut de la bande de gazon. (FACULTATIF)	Chaîne	Aucun
Rabotage max.	Profondeur maximum autorisée du point d'embase sous le bord de la chaussée existante.	Numérique, positive	0.05 m 2.5 pouces
Différence souhaitée	Différence souhaitée dans l'altitude entre le bord de la chaussée existante et le point d'embase. Une valeur positive correspond au point d'embase situé au-dessus de la chaussée existante.	Numérique, positive	0.08 m 3.5 pouces
Pente de gazon min.	Pente minimum autorisée de l'arrière de la bordure au point du trottoir.		0.02
Pente de gazon max.	Pente maximum autorisée de l'arrière de la bordure au point du trottoir.		0.06
Point intérieur de marque	Point d'embase de marque - nom d'un point marqué à enregistrer au point d'embase - pour les futurs éléments de profil type de réhab.	Chaîne	Aucun
	Les paramètres suivants sont identiques à l'élément de profil type BordureEtCaniveauGénéral.
Profondeur de couche de matériau	Profondeur jusqu'à la couche de matériau au point d'embase. Utilisez zéro si aucune couche de matériau n'est donnée.	Numérique, positive	0.450 m 1.5 pied
Extension de la couche de matériau	Distance du prolongement de la couche de matériau au-delà de l'arrière de la bordure. Utilisez zéro pour arrêter la couche de matériau à l'arrière de la bordure.	Numérique, positive	0.3 m 1 pied
Méthode de la pente de couche de matériau	Choisissez d'utiliser la pente de dévers de la voie extérieure pour la couche de matériau ou de définir une valeur numérique pour le % pente.	Liste de sélection	Pente fixe
% pente de la couche de matériau	% pente de la couche de matériau. Ne pas utiliser si le paramètre Utiliser dévers est défini sur True.	Numérique	-2 (%)

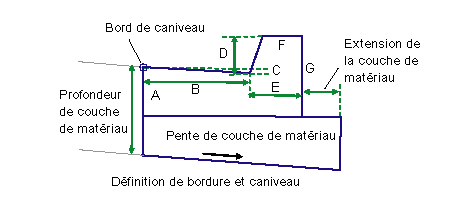

Cote A (mm/pouces)	Profondeur du caniveau au point d'embase.	Numérique, positive, non nulle	175 mm 6 pouces
Cote B (mm/pouces)	Largeur entre le point d'embase et la ligne d'écoulement du caniveau.		400 mm 16 pouces
Cote C (mm/pouces)	Profondeur entre le point d'embase et la ligne d'écoulement du caniveau.	Numérique, positive, non nulle	25 mm 1 pouce
Cote D (mm/pouces)	Hauteur de la bordure entre la ligne d'écoulement du caniveau et le haut de la bordure.	Numérique, positive, non nulle	150 mm 6 pouces
Cote E (mm/pouces)	Largeur entre la ligne d'écoulement du caniveau et l'arrière de la bordure.	Numérique, positive, non nulle	200 mm 8 pouces
Cote F (mm/pouces)	Largeur du haut de la bordure.	Numérique, positive, non nulle	150 mm 6 pouces
Cote G (mm/pouces)	Hauteur de l'arrière de la bordure.	Numérique, positive, non nulle	325 mm 13 pouces

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Bord intérieur de l'axe du trottoir	Ceci définit la valeur de décalage pour le point haut de la bande de gazon. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Point de l'embase	Ceci établit la valeur de décalage du point d'embase pour commencer l'élément de profil type. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Bord intérieur de la ligne de profil en long du trottoir	Ceci définit la valeur de décalage pour le point haut de la bande de gazon. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
EGTopSurf	Nom de la surface existante, utilisée pour déterminer le bord de l'altitude de la chaussée au point d'embase. Il est également utilisé pour déterminer l'altitude du Point du trottoir, si elle est spécifiée en tant que décalage ou axe. Les lignes de profil ne sont cependant pas définies. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces.	Obligatoire

Si des points marqués sont spécifiés, les paramètres cible ne sont pas nécessaires et sont ignorés, même s'ils ont été définis. Si des points marqués ne sont pas définis et que des décalages ou des axes sont utilisés pour placer des points, vous devez définir des lignes de profil à l'aide de paramètres cible. Si tel n'est pas le cas, cet élément de profil type tire son altitude de la surface définie dans le paramètre cible répertorié ci-dessus.

Paramètres de sortie

Paramètre	Description	Type	Par défaut
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)
Pente de la bande de gazon	Pente transversale de la bande de gazon conçue	Numérique
Pente du caniveau	Pente du caniveau dans le nouvel élément de profil type de bordure et de caniveau	Numérique, positive

Comportement

Cet élément de profil type est utilisé pour placer une nouvelle bordure et un nouveau caniveau en fonction des paramètres. Il peut facultativement lier (une bande de gazon) au bord intérieur du trottoir existant ou à un nouveau trottoir, créé à l'aide d'un autre élément de profil type. Le positionnement horizontal de la bordure et du caniveau est déterminé par l'emplacement du point d'embase précédemment connu. Le côté haut de la bande de gazon peut être positionné en fonction d'un décalage fixe ou de tout autre point marqué, comme le bord intérieur du trottoir. Sinon, ce point peut provenir des paramètres cible d'un axe et d'une ligne de profil en long. Le point d'embase récemment dessiné, peut être facultativement marqué afin de pouvoir être utilisé ultérieurement comme paramètre d'entrée pour des éléments de profil type de voie de remplacement.

Les étapes clé pour terminer cet élément de profil type conditionnel sont les suivantes :

1. Obtenez l'altitude de la chaussée existante au décalage du point d'embase.
2. Définissez l'altitude du point d'embase en fonction de la valeur de soulèvement minimum.
3. Puis, insérez des points pour la bordure et le caniveau de P à P4 à l'aide des paramètres d'entrée (identique au paramètre CurbAndGutterGeneral).
4. Si le point marqué du trottoir intérieur est attribué, établissez ce point en P10. Si aucun point marqué n'est associé, recherchez des paramètres cible pour l'axe "bord intérieur du trottoir". Si des points marqués sont associés, obtenez l'altitude de la ligne de profil en long du paramètre cible de la surface.
5. Si aucune des données ci-dessus n'est disponible pour le côté haut de la bande de gazon, utilisez le décalage spécifié par le point d'association pour établir le point P10.
6. Trouvez la pente entre les points P4 et P10.
7. Vérifiez si cette pente est comprise dans les paramètres de pentes de bande de gazon min./max.
8. Si elle est inférieure au minimum, définissez la pente à un minimum autorisé et calculez les points de P4 à P1 dans le sens inverse. De même, si la pente est supérieure au maximum autorisé pour les pentes de bande de gazon, définissez-la au maximum autorisé et calculez les points de P4 à P1.
9. Vérifiez si la différence d'altitude entre les points P1 et P11 est comprise dans les limites tolérables du rabotage maximum. Si P est situé en dessous de P11 et que la différence est supérieure au rabotage maximum, interrompez l'opération entraînant l'affichage d'une erreur dans le Visualiseur d'événements.

Tous les autres liens du caniveau et de la bordure sont insérés en fonction des cotes des paramètres d'entrée (Dimension A à Dimension F). Toutes les cotes doivent être des valeurs positives, non nulles. Si un paramètre Profondeur de couche de matériau donné est non nul, la couche de matériau est insérée à l'arrière de la bordure et continue sur la largeur de l'extension de la couche de matériau. La couche de matériau ferme la forme jusqu'au bas de l'arrière de la bordure, comme indiqué dans le diagramme.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type est défini en fonction du point d'association et du décalage, à partir de la ligne de base, du point d'embase par défaut. La largeur de la bande de gazon est calculée en diminuant la largeur totale du caniveau et de la bordure à la distance du "point d'embase au point d'association". La pente de bande de gazon minimum autorisée est utilisée pour calculer le point situé à l'arrière de la bordure, à partir duquel le reste de la bordure et du caniveau sont dessinés, à l'aide des paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point/ Lien	Code	Description
P1	Bord de caniveau	Ligne de bord de caniveau
P2	Fil d'eau	Point de fil d'eau du caniveau
P3	Haut de bordure	Haut de bordure
P4	Point de bordure	Arrière de bordure
L1–L6	Bordure	Tous les liens de la bordure
L1 – L3	Emprise	Surface finale sur la bordure et le caniveau
L7	Forme Assise des terrassements
L4, L8, L9	Assise des terrassements
L11	Emprise, Assise des terrassements, Motte de gazon
S1	Bordure	Aire en béton de la bordure et du caniveau
S2	Forme

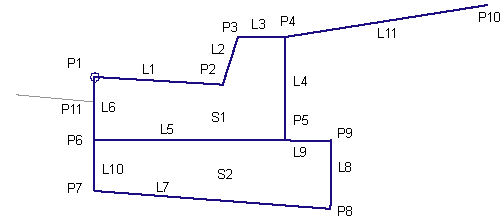

Diagramme de codage
