BordureEtCaniveauSimples

Cet élément de profil type crée une bordure et une structure de caniveau simples sur les bords intérieurs ou extérieurs de la route.

Cet élément de profil type fait partie du groupe des éléments de profil type de mise en route utilisés pour la conception de routes simples et à des fins de formation.

Association

Le point d'association se trouve au point d'embase du caniveau ou de l'arrière de la bordure.

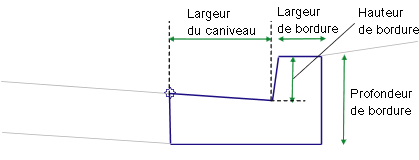

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Point d'insertion	Définit le point d'insertion de la bordure et du caniveau sur Bord du caniveau ou Arrière de bordure.	Booléen	Bord du caniveau
Largeur du caniveau	Largeur entre l'embase et la ligne d'évacuation du caniveau	Numérique, positif	0.45 m 1.5 pied
% pente caniveau	% de la pente du caniveau	Numérique	-6%
Hauteur de bordure	Hauteur entre la ligne d'évacuation du caniveau et le haut de la bordure	Numérique, positif	0.225 m 0.75 pied
Largeur de bordure	Largeur du haut de la bordure	Numérique, positif	0.15 m 0.5 pied
Profondeur de bordure	Profondeur entre le haut et le bas de la bordure au point de l'arrière de la bordure	Numérique, positif	0.45 m 1.5 pied

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Aucun.

Comportement

L'élément de profil type construit la forme pour une bordure simple et un caniveau, avec un point d'association situé (a) sur le bord intérieur du caniveau (ou rebord) ou (b) à l'arrière de la bordure. La face de la bordure reçoit une petite largeur constante pour qu'elle ne soit pas verticale.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la forme de la bordure et du caniveau selon les paramètres d'entrée spécifiés.

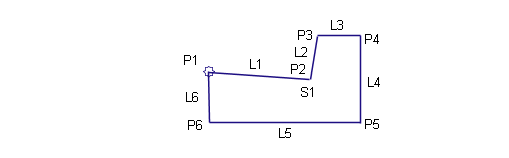

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme	Codes	Description
P1	Bord de caniveau	Bord de caniveau
P2	Fil d'eau	Point de fil d'eau du caniveau
P3	Haut de bordure	Haut de bordure
P4	Point de bordure	Arrière de bordure
L1, L2, L3	Emprise, Bordure	Liens de bordure sur la surface finale
L4	Assise des terrassements
S1	Bordure
