L'élément de profil type CuvetteVégétalisée crée une cuvette végétalisée pour le traitement des eaux de pluie.
Association
Le point d'association se situe en haut au milieu de la cuvette végétalisée.

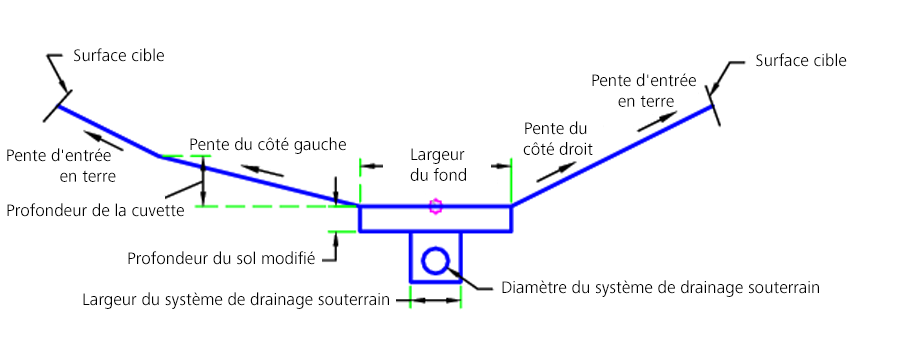

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Largeur du fond | Largeur du bas de la cuvette | Numérique, positive | 3 |
| Inclure le sol modifié | Inclut le sol modifié sous la cuvette | Oui / Non | Oui |
| Pente d'entrée en terre | Pente d'entrée en terre | Numérique, positive | 2 ( : 1 ) |
| Profondeur du sol modifié | Profondeur du sol modifié | Numérique, positive |
0.5 pied 0.15 m |
| Diamètre du système de drainage souterrain | Diamètre du système de drainage souterrain | Numérique, positive |
0.5 pied 0.15 m |
| Profondeur du système de drainage souterrain | Profondeur du système de drainage souterrain | Numérique, positif |
1 pied 0,30 m |
| Largeur du système de drainage souterrain | Largeur du système de drainage souterrain | Numérique, positif |
1 pied 0,30 m |
| Inclure un système de drainage souterrain | Inclut un système de drainage souterrain | Oui / Non | Oui |
| Profondeur de la cuvette | Profondeur de la cuvette | Numérique, positif |
1 pied 0,30 m |
| Pente du côté gauche | Pente du côté gauche | Numérique, positive | 4 ( : 1 ) |
| Pente du côté droit | Pente du côté droit | Numérique, positive | 2 ( : 1 ) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface cible | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
En commençant au point d'association, la cuvette est créée à l'aide des paramètres d'entrée. Si la cible de surface est définie, la surface d'entrée en terre est détectée (uniquement en cas de déblai). Si l'option Inclure un système de drainage souterrain est définie sur Oui, le système de drainage souterrain est construit.
Fonctionnement en mode d'édition
En mode d'édition, la cuvette végétalisée est construite.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Lignes de flux | Ligne d'écoulement de la cuvette végétalisée |
| P2, P3 | Cuvette | Bord de la cuvette |
| P4, P5 | Talus | |
| P6, P7 | Entrée en terre, Entrée en terre_Déblai | |
| P10-P13 | Système de drainage souterrain | |
| P14 | Canalisation_Radier | Fil d'eau de la canalisation souterraine |
| L1 - L4 | Cuvette, Haut | Haut de la cuvette |
| L5, L6 | Entrée en terre, Entrée en terre_Déblai | |
| L9 | SolModifié, Assise des terrassements | Bas du sol modifié |
| L14 | Drainage souterrain, Assise des terrassements | Bas du système de drainage souterrain |
| S1 | SolModifié | |
| S2 | Système de drainage souterrain |

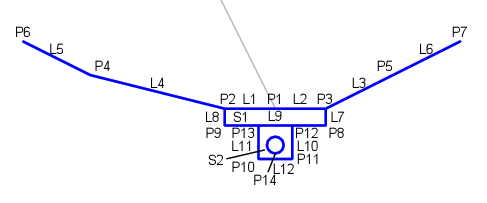

Diagramme de codage
