RecouvrementDéversEntreBords

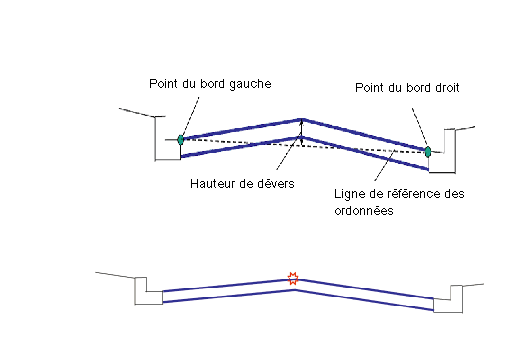

Cet élément de profil type crée une route en toit simple entre deux points de bord de chaussée.

Pour utiliser cet élément de profil type, vous devez indiquer des axes séparés définissant les bords droit et gauche. Les altitudes situées sur ces points peuvent provenir des surfaces ou des lignes de profil. De plus, si le composant définissant les bords (par exemple, la bordure et le caniveau) correspond également à un composant de réhabilitation, les bordures peuvent être considérées comme des points marqués, transférant ainsi les informations sur l'altitude et le décalage.

Association

Le point d'association correspond au (est proche du) point de dévers de l'élément de profil type. Il est situé par défaut sur le point de la ligne de base du profil type. Alors qu'en mode d'édition, ce point correspond au point de dévers ; en état de projet 3D, le point de profil de la surface finale (ou point de marque de la ligne de base) peut ne pas être le même que le point de dévers, puisque son décalage et son altitude sont calculés en fonction du bord des données de la chaussée.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Décalage du bord gauche	Distance entre le point d'association par défaut et le bord gauche de la chaussée. Cette valeur est utilisée uniquement si aucun axe ou point marqué n'est associé au bord gauche.	Numérique	3.6 m et 12 pieds
Décalage du bord droite	Distance entre le point d'association par défaut et le bord droit de la chaussée. Cette valeur est utilisée uniquement si aucun axe ou point marqué n'est associé au bord droit.	Numérique	3.6 m et 12 pieds
Bord gauche – Point marqué	Fournit le bord gauche existant du décalage de la chaussée et son altitude pour commencer l'élément de profil type. (FACULTATIF)	Chaîne	Aucun
Bord droit – Point marqué	Fournit le bord droit existant du décalage de la chaussée et son altitude pour commencer l'élément de profil type. (FACULTATIF)	Chaîne	Aucun
Hauteur de dévers	Hauteur entre le point central de la ligne de référence des ordonnées et le point de dévers.	Numérique	0.1 m et 0.33 pied
% pente min.	% pente minimum autorisée pour les voies extérieures, dirigée vers l'extérieur à partir du point d'association.	Numérique	-1%
% pente max.	% pente maximum autorisée pour les voies extérieures, dirigée vers l'extérieur à partir du point d'association.	Numérique	-3%
Profondeur de recouvrement	Profondeur de recouvrement au-dessus des surfaces finales existantes.	Numérique	0.1 m et 0.30 pied

Si les paramètres cible sont fournis, les paramètres précédents (à savoir les décalages par défaut et les points marqués) sont ignorés et ne s'appliquent pas.

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Bord gauche	Fournit le bord gauche de la valeur de décalage de la chaussée par rapport au point d'association. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Bord droit	Fournit le bord droit de la valeur de décalage de la chaussée par rapport au point d'association. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Bord gauche	Fournit le bord gauche de la valeur d'altitude de la chaussée par rapport au point d'association. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Bord droit	Fournit le bord droit de la valeur d'altitude de la chaussée par rapport au point d'association. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
EGTopSurf	Si aucune ligne de profil en long n'est spécifiée pour le bord droit et le bord gauche des altitudes de la chaussée, l'altitude de cette surface pour ce décalage adopte la valeur de l'altitude correspondante (pour le bord droit/gauche). Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire

Paramètres de sortie

Paramètre	Description	Type
% pente de la voie gauche	% pente de la voie gauche	Numérique
% pente de la voie droite	% pente de la voie droite	Numérique

Comportement

Bord gauche de la chaussée

A partir du point d'association, le bord gauche du point de la chaussée est situé en fonction de : (a) l'emplacement de l'axe par le paramètre cible Bord gauche, (b) si celui-ci n'est pas fourni, le bord gauche est déterminé par le point marqué affecté (au bord gauche) ou (c) si aucun de ces éléments n'est fourni, il est déterminé par la valeur de décalage par défaut (Bord gauche).

De même, l'altitude de ce point est calculée par rapport : (a) au paramètre cible Profil du bord gauche, (b) si celui-ci n'est pas fourni, l'altitude de la surface est déterminée par l'affectation logique de l'élément de profil type EGTopSurf ou (c) si aucun de ces deux éléments n'est fourni, le point marqué affecté détermine l'altitude. Si aucune de ces deux conditions n'est réunie, un message d'erreur s'affiche et la construction du projet 3D échoue.

Bord droit de la chaussée

A partir du point d'association, le bord droit du point de la chaussée est situé selon : (a) l'emplacement de l'axe par le paramètre cible Bord droit, (b) si celui-ci n'est pas fourni, le bord droit est déterminé par le point marqué affecté (au bord droit) ou (c) si aucun de ces éléments n'est fourni, il est déterminé par la valeur de décalage par défaut (Bord droit).

De même, l'altitude de ce point est calculée par rapport : (a) au paramètre cible Profil du bord droit, (b) si celui-ci n'est pas fourni, l'altitude de la surface est déterminée par l'affectation logique de l'élément de profil type EGTopSurf ou (c) si aucun de ces deux éléments n'est fourni, le point marqué affecté détermine l'altitude. Si aucune de ces deux conditions n'est réunie, un message d'erreur s'affiche et la construction du projet 3D échoue.

Point de dévers

Le point de dévers (décalage) est situé à mi-chemin entre le bord gauche et le bord droit des chaussées.

L'altitude du point de dévers représente la somme de l'altitude moyenne des bords droit et gauche et de la valeur du paramètre "hauteur de dévers".

Bas du recouvrement

Le bas de la surface de recouvrement est calculée en fonction du décalage de la surface finale proposée (point du bord gauche au nouveau point de dévers au point du bord droit) par la valeur de profondeur du recouvrement.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type insère une voie sur chaque côté du point d'association. Les deux premiers points du bord sont placés en fonction des décalages droit/gauche. Les altitudes de ces points droit et gauche sont calculées (en mode d'édition) en soustrayant la hauteur de dévers de l'ordonnée du point d'association. Le "Point de dévers" est situé à mi-chemin entre ces deux points. Cependant, comme les points programmatiques par défaut sont les mêmes pour les côtés droit et gauche, le point de dévers par défaut correspond au point de marque de la ligne de base. Les pentes de la voie, en mode d'édition, sont égales à la valeur Pente min. L'épaisseur de la chaussée est égale à la Profondeur de recouvrement.

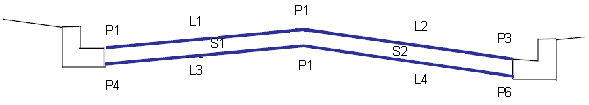

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1, P3	ETW	Bordures de la voie sur la surface finale
P4, P6	Point de chaussée	Bords de la voie de recouvrement
P2	Crown	Dévers (changements de talus) sur la surface finale
P5	Point de changement de dévers	Point de dévers (changements de talus) sur la surface de recouvrement
L1, L2	Top, Pave	Surface finale des parties revêtues
L3, L4	Renforcement	Surface de recouvrement
S1, S2	Renforcement	Aire de recouvrement
