VoieParabolique

Cet élément de profil type crée une représentation de lignes de profil en travers de la surface finale, de la chaussée et de la couche de matériau pour les voies paraboliques urbaines entre les bords droit et gauche de la chaussée.

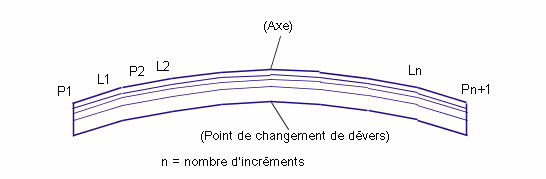

La forme parabolique est simulée à l'aide d'une série de liens courts et droits. Aucun dévers n'est appliqué aux voies de circulation. La structure de la chaussée suit les normes décrites dans la rubrique "Structure de chaussée des lignes de profil en travers revêtues" de l'aide d'Autodesk Civil 3D.

Association

Le point d'association se situe sur le dévers de la voie sur la surface finale. Ce composant est symétrique autour du point d'association.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Crown Height

Hauteur entre le point central de la ligne de référence des ordonnées et le dévers de la route

Numérique, positif

0.10 m

0.3333 pieds

Largeur

Largeur de la route entre le bord de chaussée gauche et le bord de chaussée droite

Numérique, positif

7.2 m

24.0 pieds

Profondeur de Roulement

Profondeur entre la surface finale et la surface Revêtement1 (zéro pour omettre)

Numérique, non-négatif

0.025 m

0.083 pied

Profondeur de Revêtement2

Profondeur entre les surfaces Revêtement1 et Revêtement2 (zéro pour omettre)

Numérique, non-négatif

0.025 m

0.083 pied

Profondeur de base

Profondeur entre les surfaces Revêtement2 et Base (zéro pour omettre)

Numérique, non-négatif

0.100 m

0.333 pied

Profondeur de couche de matériau

Profondeur entre les surfaces Base et Couche de matériau (zéro pour omettre)

Numérique, non-négatif

0.300 m

1,0 pied

% pente

% pente de la ligne de référence des ordonnées entre le bord de chaussée gauche et le bord de chaussée droite

Numérique

0 (%)

Nb d'incréments

Nombre d'incréments de lignes droites simulant la forme parabolique

Numérique, positif, régulier

8

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Aucun.

Comportement

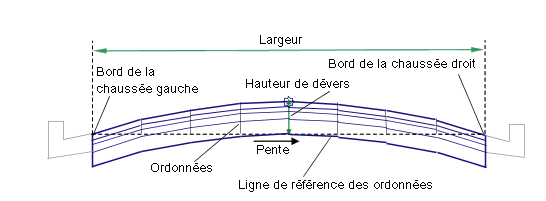

Le centre de la ligne de référence des ordonnées est calculé en soustrayant le paramètre Hauteur de dévers du point d'association. Les bords de chaussée gauche et droit sont ensuite calculés en appliquant les paramètres Largeur et Pente de façon symétrique autour du point d'association. Les ordonnées de la courbe parabolique sont calculées à intervalles pairs le long de la ligne de référence des ordonnées et des liens de ligne droite sont ajoutés pour se connecter aux points d'ordonnées. Des surfaces parallèles sont insérées pour Roulement, Revêtement2, Base et Couche de matériau à partir des profondeurs données.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les liens de voie calculés à partir des paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme

Code

Description

ETW

Bordures extérieures de la voie sur la surface finale

ETW_Pave1

Bordures extérieures de la voie sur la couche de base

ETW_Pave2

Bordures extérieures de la voie sur la couche de forme

Crown

Point de dévers entre les voies sur la surface finale

Crown_Pave1

Point de dévers sur Roulement

Crown_Pave2

Point de dévers sur la couche Revêtement2

Point de changement de dévers

Point d'axe au niveau de la couche de base

Point de changement de dévers

Point d'axe au niveau de la couche de forme

Emprise

Chaussée

Surface finale

Pave1

Surface Roulement

Pave2

Surface Revêtement2

Base

Base

Forme

Assise des terrassements

Surface de la couche de forme

S1

Pave1

Limite de la deuxième couche sur les parties revêtues

S2

Pave2

Limite de la troisième couche sur les parties revêtues

S3

Base

Aire entre Revêtement2 et la base

S4

Forme

Aire entre la base et la couche de forme

Diagramme de codage
