SoubassementAccotement

L'élément de profil type SoubassementAccotement insère des liens et des formes pour créer une forme représentant un soubassement d'accotement.

Association

Le point d'association se situe sur le bord intérieur du soubassement de l'accotement. Le composant peut être attaché au côté droit ou au côté gauche.

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Largeur du soubassement de l'accotement	Largeur du soubassement de l'accotement	Numérique, positif	2 pieds 0.6 m
Talus du soubassement de l'accotement	Talus du soubassement de l'accotement	Numérique	-5%
Epaisseur du soubassement de l'accotement	Epaisseur du soubassement de l'accotement	Numérique, positif	0.25 pied 0.08 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface du soubassement de l'accotement	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

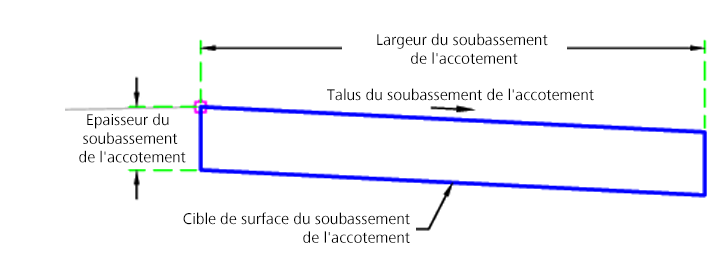

Comportement

Le point initial est défini sur le point d'association. Les côtés et le dessus du soubassement de l'accotement d'origine sont construits à l'aide des paramètres d'entrée. Les altitudes des points inférieurs intérieurs et extérieurs sont comparées à la surface cible pour déterminer si le point est en condition de déblai ou de remblai. Si les deux conditions sont applicables, le lien du bas créé correspond au talus du lien du haut.

Dans le cas d'un remblai, le soubassement de l'accotement est étendu jusqu'à la cible de surface.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine le soubassement de l'accotement selon les paramètres d'entrée spécifiés.

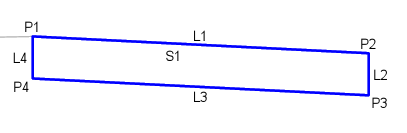

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1, P2	Soubassement	Soubassement de l'accotement
P3, P4	Soubassement_Couche de matériau	Bas du soubassement de l'accotement
L1	Haut, Soubassement	Haut du soubassement de l'accotement
L3	Assise des terrassements	Bas du soubassement de l'accotement
S1	Soubassement	Zone du soubassement de l'accotement
