AccotementMultiSurface

Association

Le point d'association se situe au début du premier lien. Cet élément de profil type respecte la direction d'insertion. Les largeurs positives augmentent le décalage à partir du point d'association dans la direction d'insertion.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche/Droit	Droit
Profondeur Revêtement 1	Profondeur du revêtement 1. S'il n'existe aucune couche Revêtement 1, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 2	Profondeur du revêtement 2. S'il n'existe aucune couche Revêtement 2, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 3	Profondeur du revêtement 3. S'il n'existe aucune couche Revêtement 3, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 4	Profondeur du revêtement 4. S'il n'existe aucune couche Revêtement 4, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 5	Profondeur du revêtement 5. S'il n'existe aucune couche Revêtement 5, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 6	Profondeur du revêtement 6. S'il n'existe aucune couche Revêtement 6, une profondeur de zéro doit être utilisée.	non-négatif, positif	0.025 m 0.083 pied
Profondeur Revêtement 7	Profondeur du revêtement 7. S'il n'existe aucune couche Revêtement 7, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 8	Profondeur du revêtement 8. S'il n'existe aucune couche Revêtement 8, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 9	Profondeur du revêtement 9. S'il n'existe aucune couche Revêtement 9, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur Revêtement 10	Profondeur du revêtement 10. S'il n'existe aucune couche Revêtement 10, une profondeur de zéro doit être utilisée.	Numérique, non-négatif	0.025 m 0.083 pied
Largeur d'accotement revêtu	Largeur de l'accotement revêtu.	Numérique, positive	1.0 m 3 pieds
Spécification de la pente de l'accotement revêtu	Indique comment la pente de l'accotement revêtu sera calculée. L'utilisateur peut également établir une référence de paramètres et utiliser la pente du revêtement d'une voie adjacente pour définir les pentes supérieures de l'accotement. La section relative au comportement contient une description du comportement du haut de la pente de l'accotement lorsque cette option est sélectionnée.	Liste des options : a) Par défaut, b) Utilisez l'accotement intérieur SE, c) Utilisez l'accotement extérieur SE	Par défaut
Pente d'accotement revêtu par défaut	Pente transversale par défaut de la surface de l'accotement revêtu.	Pente	-4.0%
Largeur de l'accotement en terre	Largeur de l'accotement non revêtu	Numérique, positive
Spécification de la pente de l'accotement en terre	Indique comment la pente de l'accotement non revêtu sera calculée L'utilisateur peut également établir une référence de paramètres et utiliser la pente du revêtement d'une voie adjacente pour définir les pentes supérieures de l'accotement. La section relative au comportement contient une description du comportement du haut de la pente de l'accotement lorsque cette option est sélectionnée.	Liste des options : a) Par défaut, b) Utilisez l'accotement intérieur SE, c) Utilisez l'accotement extérieur SE	Par défaut
Pente d'accotement en terre par défaut	Pente transversale par défaut de la surface de l'accotement non revêtu.	Pente	-4.0%
Largeur d'entrée en terre	Spécifie la largeur de l'entrée en terre de l'accotement	Numérique, positive	1.0 m 3 pieds
Pente d'entrée en terre	Pente avant le fossé de l'accotement, qui s'étend du point charnière de l'accotement au point de l'accotement de la couche de forme	Pente	2: 1
Type d'entrée en terre de couche de matériau	Choisissez de conserver le lien d'entrée en terre à une pente fixe pour une largeur variable ou de le maintenir à une largeur fixe pour une pente variable	Liste de sélection : a) Conserver la pente, ajuster la largeur, b) Conserver la largeur, ajuster la pente	Conserver la pente, ajuster la largeur

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Largeur d'accotement revêtu	Axe qui définit le bord de la portion revêtue de l'accotement. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur de l'accotement en terre	Axe qui définit le point charnière de l'accotement. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur d'entrée en terre	Axe qui définit l'emplacement du point de l'accotement de la couche de forme.	Facultatif
Pente d'entrée en terre	Ligne de profil en long qui définit l'altitude du point de l'accotement de la couche de forme. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)
Pente d'entrée en terre	Pente du lien d'entrée en terre	Numérique
Décalage d'entrée en terre	Décalage du point d'entrée en terre de la couche de forme	Numérique
Altitude de l'entrée en terre	Altitude du point d'entrée en terre de la couche de forme	Numérique

Comportement

L'accotement est inséré en tenant compte des paramètres de largeur et de profondeur fournis. La pente de la surface de la couche de forme peut également être déterminée à l'aide d'une référence de paramètres qui définit la pente comme étant égale à celle de la surface de la couche de matériau d'une voie adjacente. Vous pouvez également saisir une pense fixe si vous le souhaitez. Les pentes de toutes les surfaces de référence se conformeront à la pente de la surface de la couche de forme. Quand un axe est utilisé pour définir la largeur jusqu'au point de l'accotement de la couche de forme, la pente avant fossé du paramètre de l'accotement est ignorée. L'élément de profil type accotement est lié aux couches de revêtement (même si les bords extérieurs des couches de revêtement sont prolongés).

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les liens définis par les paramètres d'entrée.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme	Codes	Description
P1	ETW	Bord de la chaussée sur la surface supérieure
P2	Accotement	Accotement
P3 à P27		Aucun code n'est affecté à ces points.

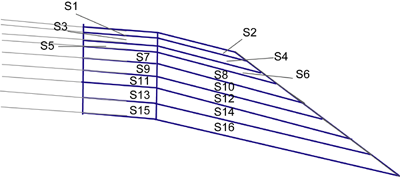

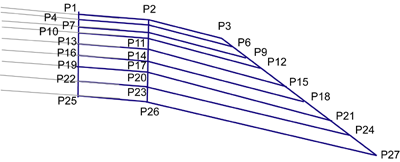

Diagramme de codage
