Caniveau

Association

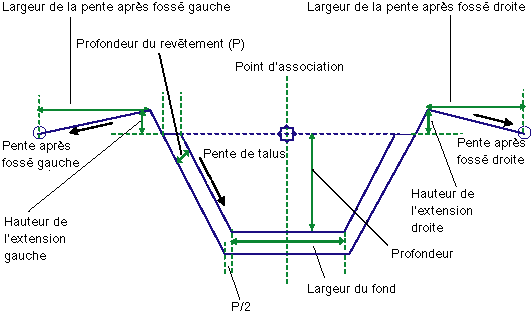

Le point d'association est situé au-dessus du milieu de la largeur du fond, à une hauteur égale au paramètre Profondeur.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Profondeur	Décalage vertical vers le bas entre l'altitude du profil projet et le bas du caniveau.	Numérique, positif	2.0 m 6.0 pieds
Largeur du fond	Largeur du fond du caniveau	Numérique, positif	2.0 m 6.0 pieds
Pente du talus	Pentes de talus du caniveau	Numérique	1 (:1)
Profondeur du revêtement	Profondeur du revêtement du caniveau La profondeur du revêtement est mesurée perpendiculairement aux côtés de la pente, comme le montre le diagramme précédent.	Numérique, positif	0.1 m 0,33 pied
Point marqué gauche	Point marqué facultatif au niveau du point extrême du caniveau sur le côté gauche. Si aucun code n'est saisi, aucun point marqué n'est inséré.	Chaîne
Point marqué droite	Point marqué facultatif au niveau du point extrême du caniveau sur le côté droit. Si aucun code n'est saisi, aucun point marqué n'est inséré.	Chaîne
Hauteur de l'extension gauche	Prolongement du côté gauche du caniveau vers le point d'insertion	Numérique, positif	0.5 m 1.67 pied
Largeur de la pente après fossé gauche	Largeur de remblai du caniveau sur le côté gauche	Numérique, positif	1.5 m 5.0 pieds
Pente après fossé gauche	Pente de remblai du caniveau sur le côté gauche	Numérique	4 (:1)
Hauteur de l'extension droite	Prolongement du côté droit du caniveau vers le point d'insertion	Numérique, positif	0.5 m 1.67 pied
Largeur de la pente après fossé droite	Largeur de remblai du caniveau sur le côté droit	Numérique, positive	1.5 m 5.0 pieds
Pente après fossé droite	Pente de remblai du caniveau sur le côté droit	Numérique	4 (:1)

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Hauteur de l'extension gauche	Peut être utilisé pour remplacer la valeur fixe Hauteur de l'extension gauche et la relier à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur de la pente après fossé gauche	Peut être utilisé pour remplacer la valeur fixe Largeur de la pente après fossé gauche et la relier à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude de la pente après fossé gauche	Peut être utilisé pour remplacer la valeur fixe Pente après fossé gauche et la relier à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Hauteur de l'extension droite	Peut être utilisé pour remplacer la valeur fixe Hauteur de l'extension droite et la relier à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur de la pente après fossé gauche	Peut être utilisé pour remplacer la valeur fixe Largeur de la pente après fossé droite et la relier à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude de la pente après fossé gauche	Peut être utilisé pour remplacer la valeur fixe Pente après fossé droite et la relier à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Aucun.

Comportement

Cet élément de profil type construit une forme de caniveau ouvert à l'aide des paramètres de saisie. En règle générale, le point d'association se trouve au début de la ligne de base, au niveau des axes et des lignes de profil associées. Le lien inférieur du caniveau est ensuite dessiné selon une largeur spécifiée. A l'aide du paramètre de pente du talus, les côtés du caniveau sont dessinés de chaque côté.

Pour la profondeur du revêtement du caniveau, si une valeur supérieure à zéro est spécifiée pour le paramètre Profondeur du revêtement, un revêtement de matériau est dessiné autour du caniveau. La profondeur du revêtement est mesurée perpendiculairement aux côtés de la pente, comme le montre le diagramme précédent. Si la valeur zéro est spécifiée pour le paramètre Profondeur du revêtement, aucun lien n'est inséré.

De la même façon, si vous spécifiez la valeur zéro pour les extensions droite ou gauche et les largeurs de la pente après fossé, ces liens sont omis ou ne sont pas dessinés. La hauteur de l'extension peut être contrôlée à l'aide d'une association de ligne de profil en long par paramètre cible. De la même façon, la hauteur du point d'extrémité de la pente après fossé peut être spécifiée pour une ligne de profil en long. Pour définir systématiquement le point extérieur de la pente après fossé sur l'altitude la plus élevée du caniveau, associez ce point à la ligne de profil en long de surface finale du caniveau, auquel est relié ce profil type.

Si la largeur de la pente après fossé est omise, le point marqué droit se situe au niveau du point extérieur de l'extension de la hauteur de caniveau. Si le lien d'extension de hauteur du caniveau est également omis, alors le point marqué se situe au niveau du point le plus à l'extérieur de la partie supérieure du caniveau.

Remarque :

Dans Civil 3D 2010 et les versions précédentes, le paramètre Profondeur du revêtement était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement à la pente latérale. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type est créé en fonction des paramètres d'entrée spécifiés, en commençant par le point d'association.

Codes de point, de lien et de forme

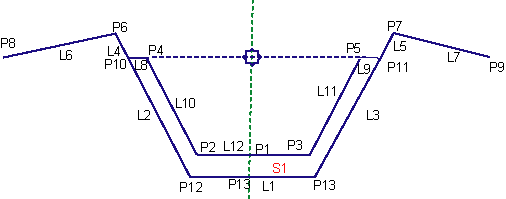

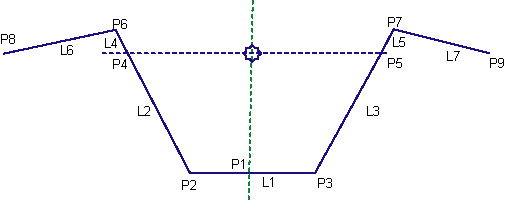

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point / Lien	Codes	Description
P1	Fil d'eau de canalisation	Milieu du fond de canalisation
P2, P3	Fond de canalisation
P4, P5	Dessus de canalisation
P6,P7	Surlargeur de canalisation
P8,P9	Pente arrière de canalisation
P13
L1, L2, L3	Assise des terrassements, Fond de canalisation et Dessus (si le revêtement n'est PAS utilisé)
L4 to L7	Assise des terrassements, Emprise
L8 to L12	Fond et Dessus de canalisation (si le revêtement EST utilisé)
S1	Linéaire de matériaux	Linéaire de matériaux du caniveau
