L'élément de profil type ValleyGutter est un caniveau en vallée voûtée en béton. Vous pouvez définir la largeur et la courbure en sélectionnant des géométries prédéfinies.

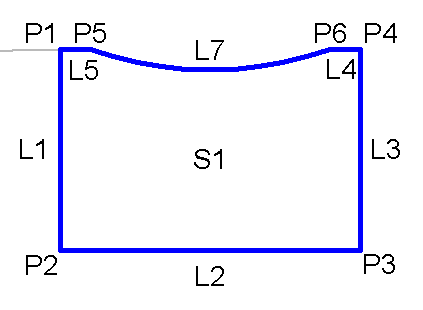

Cas IIA1 :

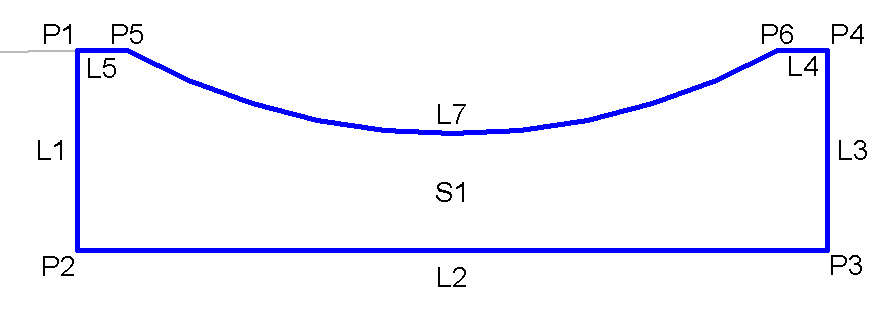

Cas IIB1 :

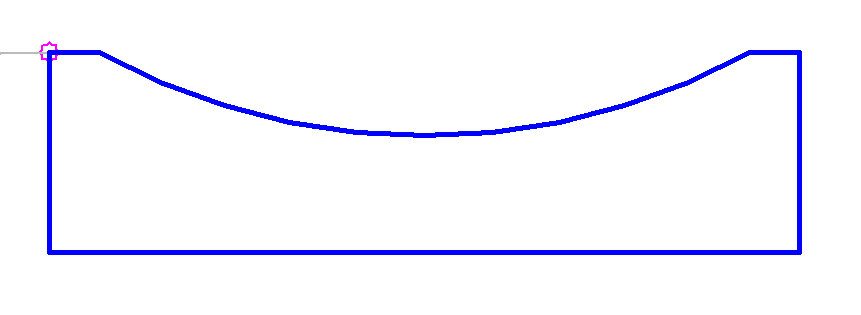

Cas IIC1 :

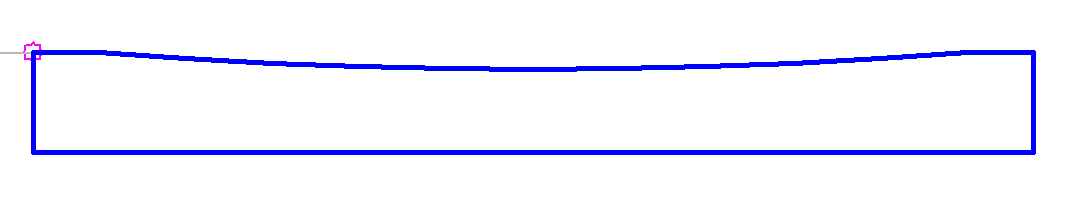

Cas IID1 :

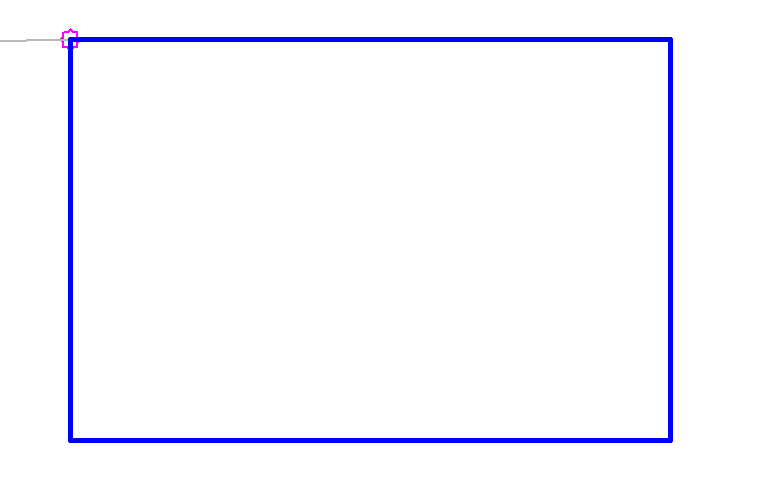

Cas IIE1 :

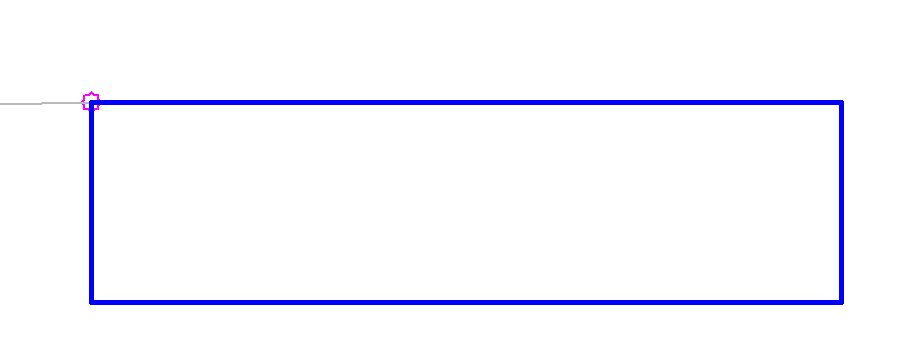

Cas IIA2 :

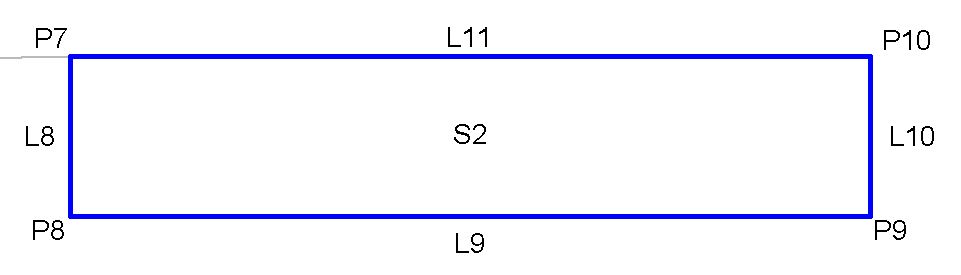

Cas IIB2 :

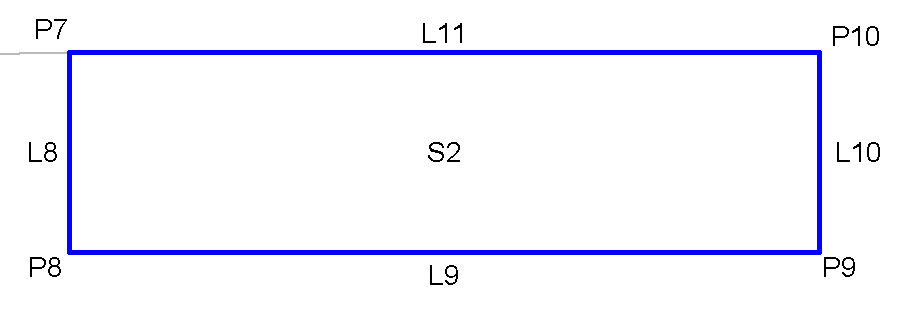

Cas IIE2 :
Cas IID2 :
Association
Le point d'association se situe sur le point intérieur du caniveau en vallée.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type. | Gauche/Droit | Droit |
| Code de lien de référence | Liste des codes à affecter au lien de formation. | Chaîne séparée par une virgule | Formation |
| Code lien haut | Liste des codes à affecter au lien supérieur. | Chaîne séparée par une virgule | Emprise |
| Code de forme | Liste de codes de forme à attribuer aux formes créées, le cas échéant, par cet élément de profil type. | Chaîne séparée par une virgule | Bande |
| Type de bande | Spécifie la forme du caniveau en vallée. | IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2 | IIA2 |
Paramètres cible
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Cet élément de profil type insère une forme de caniveau en vallée indiquée dans les paramètres d'entrée. Toutes les cotes sont définies dans l'élément de profil type.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type affiche les liens contenant le type de caniveau en vallée sélectionné.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Top, Hinge | |
| P2, P3, P8, P9 | Assise des terrassements | |
| P4 - P7, P10 | Emprise | |
| L1, L3, L8, L10 | Concrete, Datum | |
| L2, L9 | Assise des terrassements | |
| L4, L5, L11 | Emprise | |
| S1, S2 | ValleyGutter |
Diagramme de codage

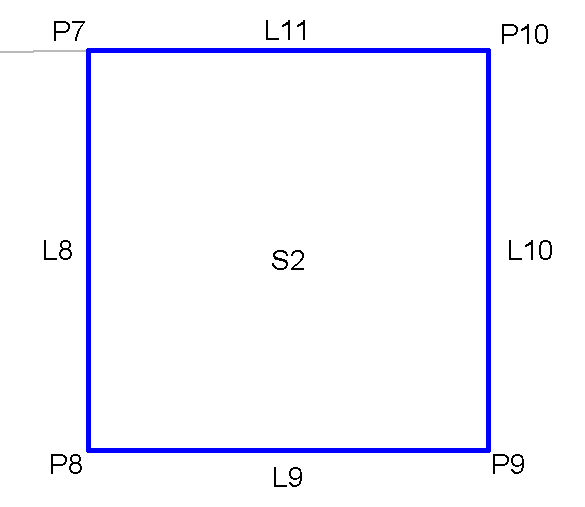

Cas IIA1 :

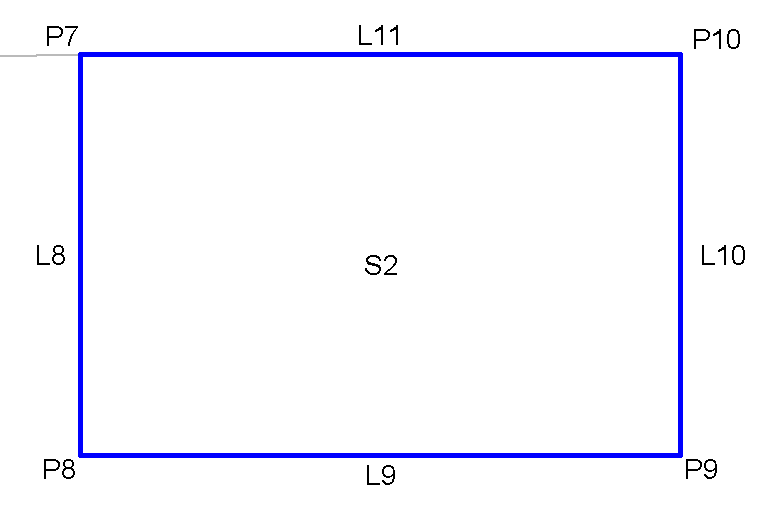

Cas IIB1 :

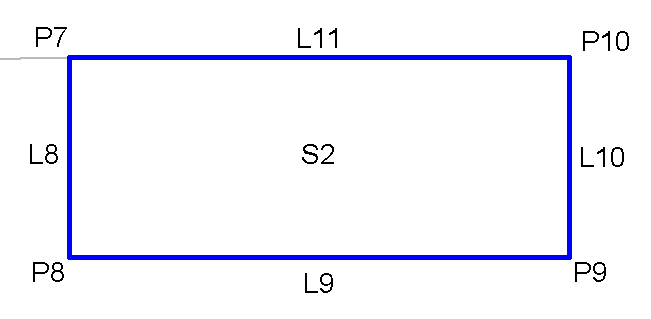

Cas IIC1 :

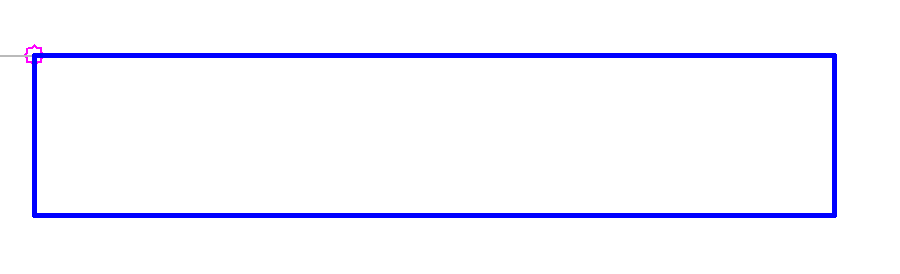

Cas IID1 :

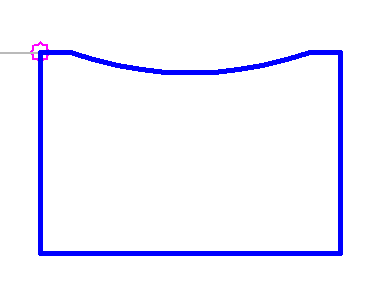

Cas IIE1 :

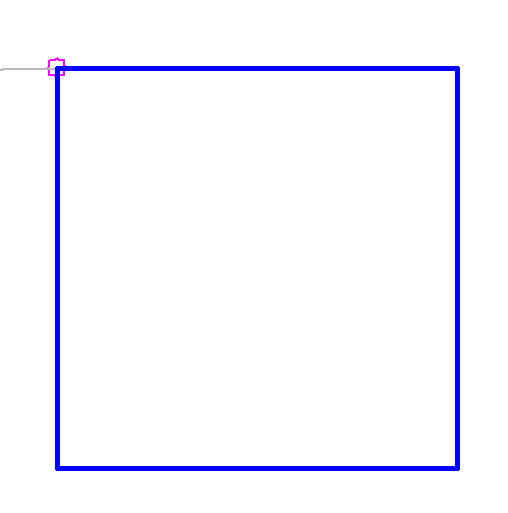

Cas IIA2 :

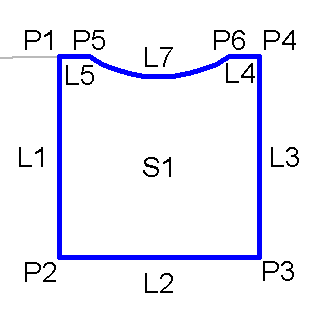

Cas IIB2 :

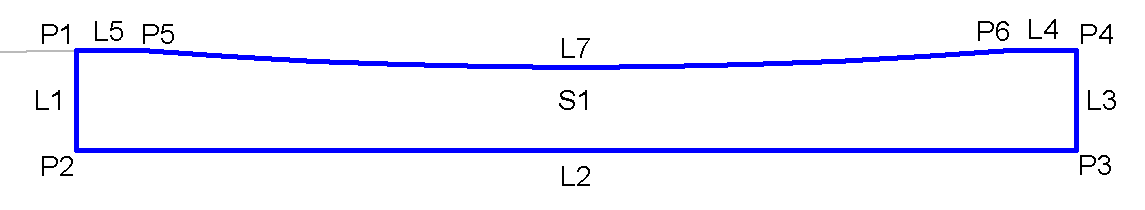

Cas IIE2 :
Cas IID2 :
