EvenSlopeDitch

L'élément de profil type EvenSlopeDitch crée un fossé à ajouter aux côtés droit ou gauche du profil type.

Association

Le point d'association se situe sur le bord intérieur du premier lien.

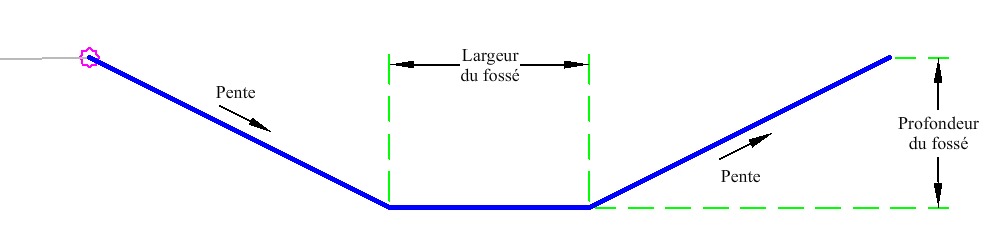

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Gauche/Droit	Droit
Profondeur du fossé	Profondeur du bas du fossé entre le point d'association et le bas du lien de la pente avant fossé.	Numérique, positive	3 pieds 1 m
Pentes	Pente des côtés du fossé	Numérique, positive	2 (: 1)
Largeur du fossé	Largeur du fossé.	Numérique, positif	2 pieds 0.6 m

Paramètres cible

Aucun.

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

L'élément de profil type construit la forme d'un fossé à l'aide des paramètres d'entrée.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche les liens constituant le fossé à l'aide des paramètres d'entrée.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Hinge, Top	Point de charnière
P2	Ditch_In, Bottom_Ditch	Bas intérieur du fossé
P3	Ditch_Out, Bottom_Ditch	Bas extérieur du fossé
P4	Talus
L1	Top, Datum, Ditch, Foreslope, Slopes	Pente avant fossé
L2	Top, Datum, Ditch	Bas du fossé
L3	Top, Datum, Ditch, Backslope	Pente après fossé

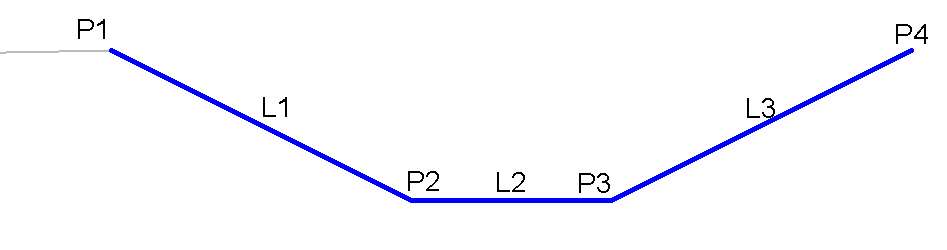

Diagramme de codage
