L'option ApplyAOR de Subassembly Composer a les conséquences suivantes sur l'affichage des points et des liens des éléments de profil type de rail dans l'organigramme :
- La géométrie disponible avant la sélection de l'option ApplyAOR pour un élément de l'organigramme n'est pas ajustée lors de l'application du dévers de rail.
- La géométrie disponible après la sélection de l'option ApplyAOR pour un élément de l'organigramme (et créée de sorte qu'elle dépende directement ou indirectement de l'élément pour lequel cette option est définie), est ajustée lors de l'application du dévers de rail.
Vous pouvez ainsi obtenir le comportement de dévers de rail attendu en spécifiant l'option ApplyAOR pour un ou plusieurs liens et en définissant une relation de dépendance entre ces liens et les points et liens suivants dans l'organigramme.
Un processus de validation est exécuté dans Subassembly Composer afin de garantir une mise à jour correcte de la géométrie dépendant des éléments pour lesquels l'option ApplyAOR est spécifiée.
Lorsque des valeurs d'aperçu du dévers de rail sont définies dans l'onglet Dévers de rail et lorsque vous cochez la case ApplyAOR pour un lien permettant de relier le point de départ (SP) et l'extrémité (EP) des points dans Subassembly Composer (si l'un des deux points (SP ou EP) est référencé par d'autres points ou liens avant l'exécution du nouveau lien), un marqueur de correction rouge s'affiche dans l'organigramme et sur le lien. Un message d'erreur détaillé s'affiche lorsque vous placez le curseur de la souris sur le marqueur de correction sur le lien.
Exemple de validation du dévers de rail
L'exemple suivant illustre le processus de validation et la procédure à suivre pour résoudre les erreurs.
- P2 et P3 sont tous deux référencés à partir de P1.
- L1 est défini par rapport à P1, P2 et P3.
- Les valeurs d'aperçu du dévers de rail, y compris celles indiquées pour les paramètres Rail gauche et Rail droit, sont définies dans l'onglet Dévers de rail.

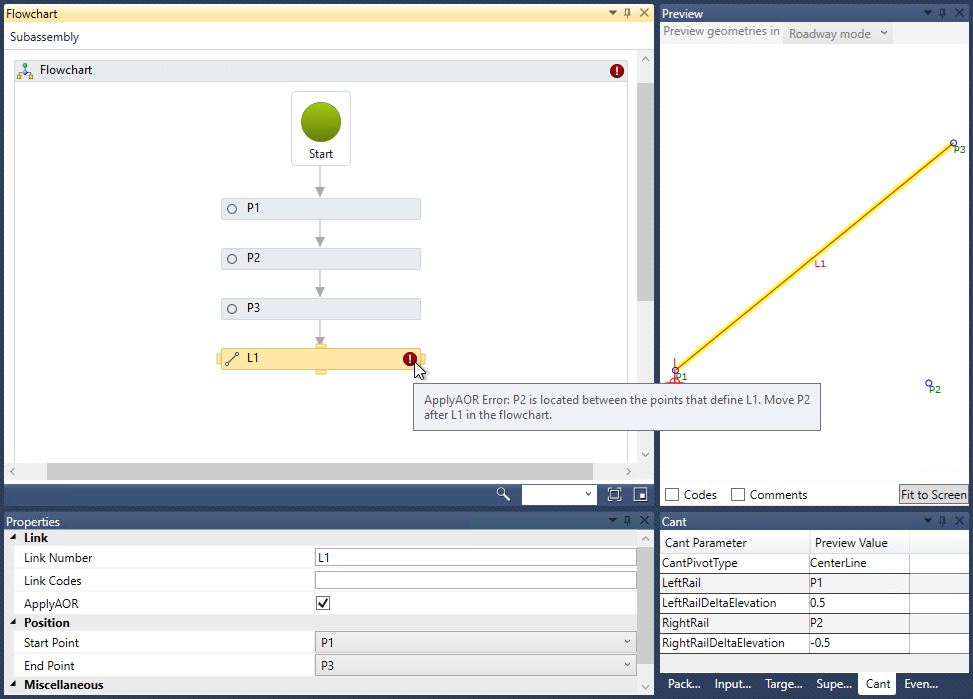

Lorsque l'option ApplyAOR est sélectionnée pour L1, un marqueur de correction s'affiche sur le lien.
Etant donné que P2 est référencé à partir de P1, et que P2 est exécuté avant la mise en oeuvre de l'opération ApplyAOR sur L1, l'emplacement de P2 ne sera pas ajusté correctement pour le dévers de rail et le marqueur de correction sera affiché en conséquence.

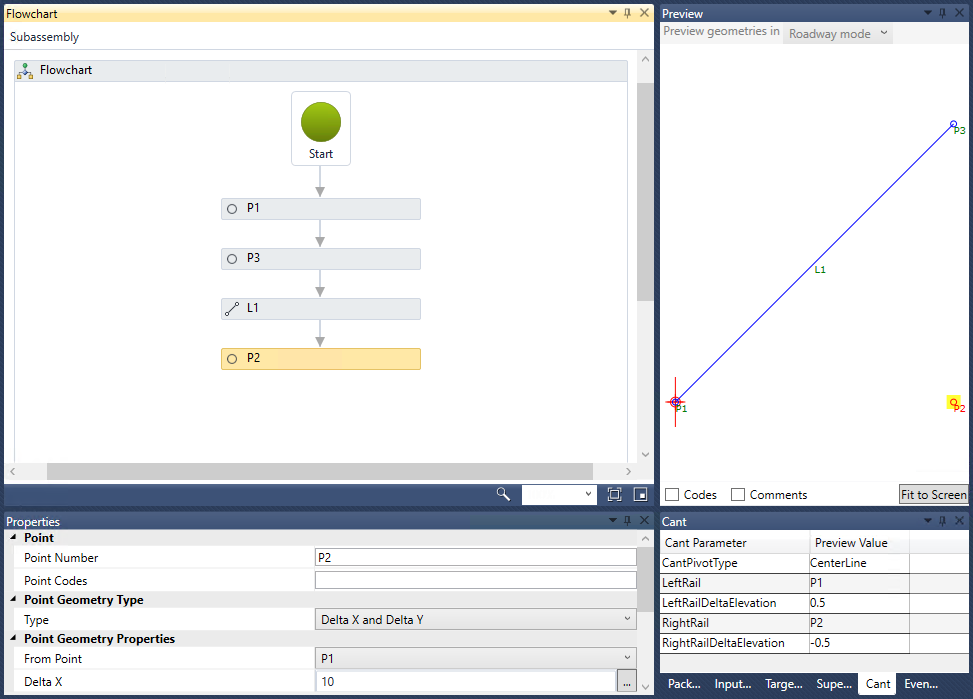

Pour résoudre ce problème, déplacez P2 de manière à ce qu'il se retrouve après L1, comme le montre l'illustration suivante.
Celle-ci représente l'ajout d'un point nommé P4 créé à partir de P3. Une fois que L1 a été exécuté, l'emplacement de P4 est ajusté par rapport à P3.
Mise à jour de fichiers PKT d'élément de profil type utilisant le dévers de rail
Si vous ouvrez un fichier PKT d'élément de profil type créé précédemment dans Subassembly Composer présentant une erreur similaire à celle indiquée dans l'exemple ci-dessus suite à la création d'un point ou d'un lien, les marqueurs de correction sont affichés.
Pour résoudre ce problème, modifiez la séquence des points et liens, comme illustré dans l'exemple ci-dessus.
