Définir une variable

Define Variable

Spécifiez une valeur ou un calcul pour un paramètre, puis servez-vous en dans les calculs ultérieurs.

Propriétés

Spécifiez les paramètres suivants dans le groupe de fonctions Properties.

Variable
Name	Indique le nom de la variable.
Variable Type	Indique le type de la variable : Entier Double Chaîne Oui/Non Côté Dévers Axe de rotation du dévers Direction de la pente Pivot potentiel
Default	Spécifie la valeur appliquée lorsqu'un élément de géométrie fait référence à la variable. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur. Le tableau suivant répertorie les valeurs correctes pour les types de variables uniques : Variable Type Valeurs acceptées Côté Aucun Gauche Droite Dévers Aucun LeftInsideLane LeftInsideShoulder LeftOutsideLane LeftOutsideShoulder RightInsideLane RightInsideShoulder RightOutsideLane RightOutsideShoulder Axe de rotation du dévers Cette variable définit si l'axe de rotation du dévers est pris en charge ou non. Prise en charge Non prise en charge Direction de la pente AwayFromCrown TowardsCrown Pivot potentiel Cette variable définit si l'élément de profil type possède des points de pivot potentiels pour l'axe de rotation du dévers ou non Oui Non
Divers
Comment	Indique des remarques concernant la variable. Des commentaires peuvent être affichés dans le groupe de fonctions Preview.

Exemple

Pour consulter un exemple d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :

Define Variable Example.pkt

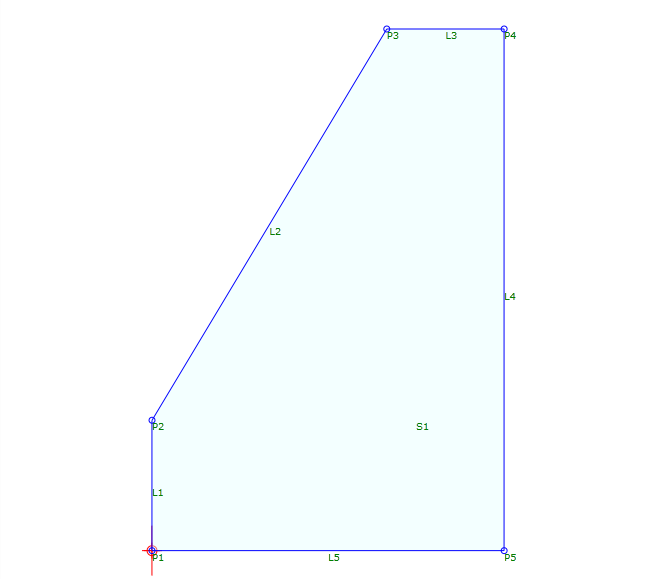

Cet exemple illustre une bordure simple.

• La variable Height est définie sur 5.
• La variable Width est définie sur 3.
• P2 est placé à une valeur Delta Y de Height divisée par 3 de P1.
• P3 est placé à une valeur Delta X de Width et une valeur Delta Y de Height de P2.
• P4 est placé à une valeur Delta X de Width divisée par 2 de P3.
• P5 est placé, à partir de P4, à une valeur Delta Y de Height négative, plus la valeur Y négative de P2.
• La forme est fermée avec L5 et une forme est ajoutée.

Remarque : Pour tester la condition, dans l'exemple, changez la valeur d'aperçu de la surface cible.
