Courbe auxiliaire
Insertion d’une courbe auxiliaire entre deux points.
Propriétés
Spécifiez les paramètres suivants dans le groupe de fonctions Properties.
| Lien | |
| Link Number | Spécifie le numéro du lien. Vous pouvez modifier le numéro du lien généré automatiquement. |
| Type de géométrie | |
| Type de création |
Indique le type de courbe à dessiner :
|
| Maillage par approximation des arcs |
Indique le nombre de segments de ligne utilisés pour représenter la courbe. Remarque : Cette valeur doit être comprise entre 2 et 100.
Cliquez sur |
| Propriétés de géométrie | |
| Point de départ | Spécifie le point de départ de la courbe. |
| Centre (Arc : général) | Spécifie le point central (point ou point auxiliaire) d’un arc général. |
| Point d'arc (Arc : 3 points) | Spécifie le point de passage (point ou point auxiliaire) d’un arc à trois points. |
| End Point | Spécifie le point d’arrivée (point ou point auxiliaire) de la courbe. |
| Flèche (Parabole : général) | Indique la distance entre le point le plus bas d'une parabole et son sommet.
Cliquez sur |
| Divers | |
| Comment | Indique des remarques sur la courbe. Des commentaires peuvent être affichés dans le groupe de fonctions Aperçu . |
pour ouvrir l’éditeur d’expressions, dans lequel vous pouvez saisir ou calculer une valeur.
Exemple

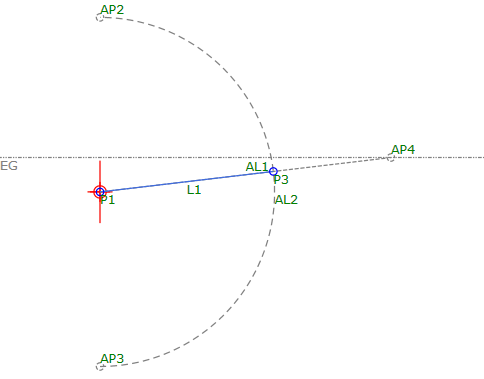

Pour consulter un exemple d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :
Exemple de courbe auxiliaire.pkt
L’exemple PKT contient une courbe auxiliaire, un lien auxiliaire et un lien. Dans l’organigramme, la courbe est définie par un point de départ, un point d’arrivée et un paramètre de rayon. Pour vérifier ses paramètres, sélectionnez la courbe auxiliaire dans l’organigramme, puis vérifiez les propriétés de géométrie dans le groupe de fonctions Propriétés.
