Dans cet exercice, vous allez ajouter une courbe libre et une structure clothoïde-courbe-clothoïde libre à un axe simple.

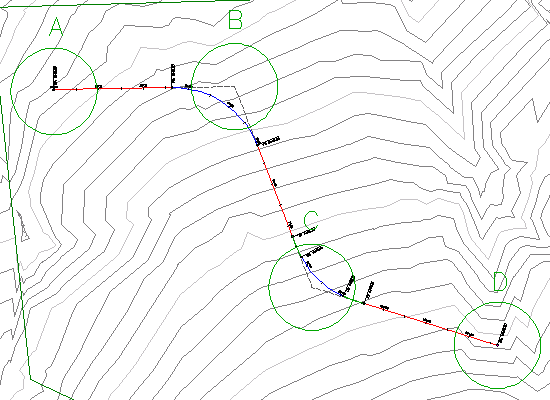

Le dessin montre un axe simple constitué de trois tangentes. Dans les prochaines étapes, vous allez ajouter des courbes libres aux cercles B et C.
Cet exercice est la suite de l'Exercice 1 : Création d'un axe à l'aide des outils de création de l'axe.
Ajout d'une courbe libre entre deux tangentes
- Ouvrez le fichier Align-2.dwg qui se trouve dans le dossier des dessins de didacticiels.
- Configurez votre fenêtre de dessin de sorte que vous puissiez voir les cercles B et C sur la surface.
- Si la barre d'outils Outils de création de l'axe n'est pas ouverte, sélectionnez l'axe. Cliquez avec le bouton droit de la souris, puis choisissez .
- Dans la barre d'outils Outils de création de l'axe, cliquez sur la liste déroulante
. Choisissez
Raccord de la courbe libre (entre deux entités, rayon).
- Lorsque vous y êtes invité, cliquez sur la tangente pénétrant dans le cercle C par la gauche ("première entité").
- Cliquez sur la tangente qui sort du cercle B par la droite ("entité suivante").
- Appuyez sur la touche ENTREE pour sélectionner la valeur par défaut d'une courbe inférieure à 180 degrés.
- Entrez la valeur de rayon 200. La courbe est dessinée entre les tangentes, comme spécifié.
Ajout d'une clothoïde-courbe-clothoïde libre entre deux tangentes
- Dans la barre d'outils Outils de création de l'axe, cliquez sur la flèche en regard de
. Choisissez Clothoïde-Courbe-Clothoïde libre (entre deux entités).
- Lorsque vous y êtes invité, cliquez sur la tangente pénétrant dans le cercle C par la gauche ("première entité").
- Cliquez sur la tangente qui sort du cercle C par la droite ("entité suivante").
- Appuyez sur la touche ENTREE pour sélectionner la valeur par défaut d'une courbe inférieure à 180 degrés.
- Entrez la valeur de rayon de 200.
- Entrez une longueur de clothoïde intérieure de 50.
- Entrez une longueur de clothoïde extérieure de 50.
Remarque :
Notez les valeurs par défaut qui s'affichent sur la ligne de commande.
- Quittez la commande de présentation en cliquant avec le bouton droit de la souris dans la zone de dessin.
Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Ajout de courbes flottantes à un axe.
