Dans cet exercice, vous allez apprendrez à réorganiser des étiquettes dans les bandes de données.
Les étiquettes de bande de données peuvent se chevaucher si les points auxquels elles sont associées sont proches. Dans cet exercice, vous allez apprendrez à décaler une série d'étiquettes dans une bande de données, puis à déplacer les étiquettes individuelles d'une bande de données à des emplacements spécifiques.
Cet exercice est la suite de l'Exercice 1 : Ajout de bandes de données à un dessin de profil en long.
Décalage d'étiquettes de bande de données
- Ouvrez le fichier Profile-6B.dwg qui se trouve dans le dossier des dessins de didacticiels.

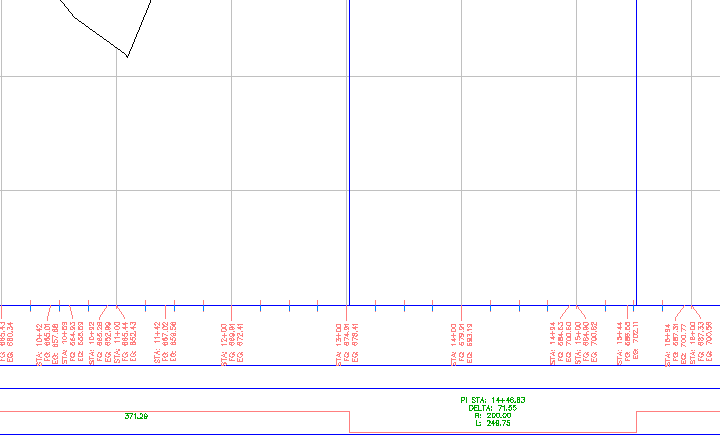

Les bandes de données situées en bas du dessin de profil en long PV - (3) annotent les géométries horizontale et verticale de l'axe de la route proposée, ainsi que l'altitude de chaque ligne de profil en long aux abscisses curvilignes principales.

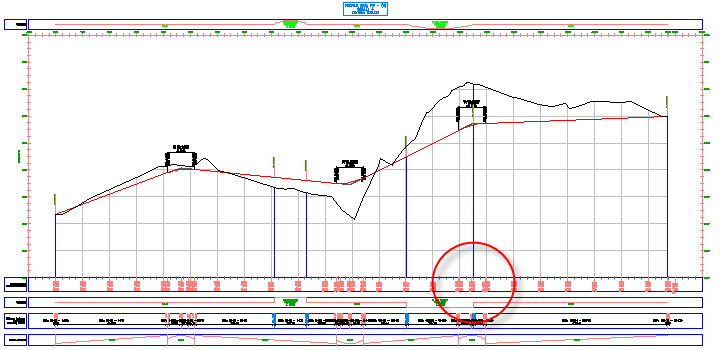

- Effectuez un zoom sur la zone suivante.
Les étiquettes des géométries horizontale et verticale se chevauchent dans cette zone.
- Sélectionnez l'une des étiquettes de géométrie dans cette bande. Cliquez avec le bouton droit de la souris. Choisissez Propriétés.
- Dans la palette Propriétés, sous Décalage en cours, spécifiez les paramètres suivants :
- Décalage auto : Décaler des deux côtés
- Décaler la ligne en hauteur : 0.0250
Les étiquettes de la bande sont placées à intervalles réguliers le long de la bande de données et les lignes de repère sont créées aux points d'ancrage de l'étiquette.
Déplacement d'étiquettes de la bande de données
- Dans la bande de données inférieure, appuyez sur la touche Ctrl et cliquez sur l'étiquette suivante.

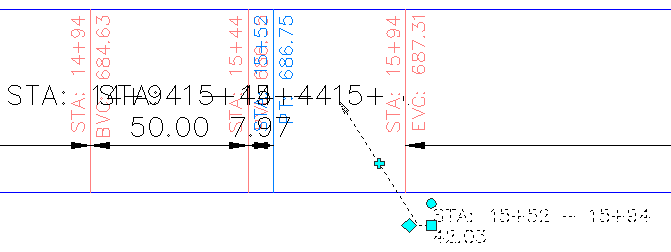

- Faites glisser la poignée vers le bas et la droite. Cliquez pour placer l'étiquette.
- Cliquez sur la poignée

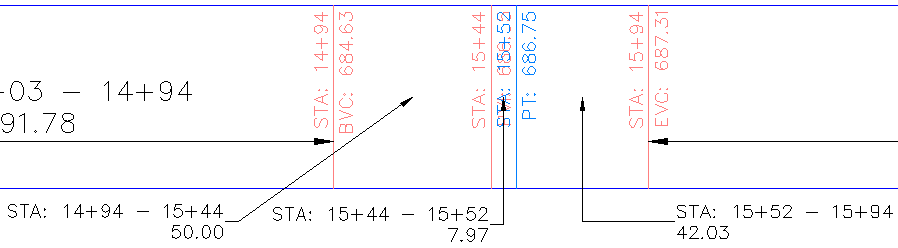

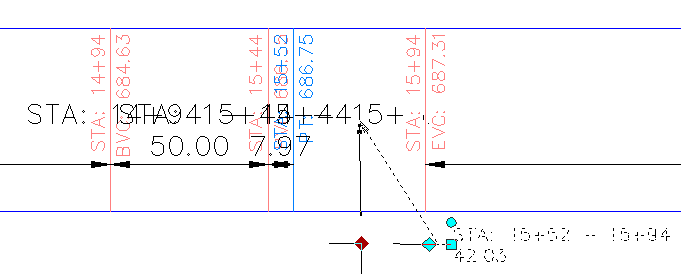

. Faites glisser la poignée vers la gauche. Cliquez pour placer la poignée. Un nouveau sommet est ajouté à la ligne de repère de l'étiquette.
- Répétez les étapes 1 à 3 pour déplacer les étiquettes situées à gauche de celle que vous venez de déplacer.
Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Modification du style d'une bande de données.
