Boîte de dialogue Paramètres de la ligne de profil en long du tronçon

Cette boîte de dialogue permet de définir les paramètres d’un profil en long de tronçon.

Vous pouvez spécifier un décalage et une référence de décalage, ainsi que le style de décalage de la ligne de profil en long du tronçon.

Général

Tronçon

Indique le nom du tronçon auquel les paramètres sélectionnés seront appliqués.

Style de décalage

Spécifiez l’un des styles suivants pour la ligne de profil en long du tronçon :

• Longueur de coupe. Spécifie le décalage appliqué à chaque longueur de canalisation (en fonction de la longueur de coupe définie pour le composant de canalisation) en haut de la géométrie de canalisation du tronçon.
• Décalage aux coudes. Spécifie le décalage appliqué à la partie haute de la géométrie du coude dans le tronçon.

Ligne de profil en long de référence

Spécifie une référence de décalage pour le tronçon. Spécifiez l'une des options suivantes :

• Aucun. N’applique pas de décalage au tronçon.
• Ligne de profil en long. Utilise une ligne de profil en long de surface, un profil projet ou une ligne de profil en long créée avec le tronçon en tant que référence de décalage. Sélectionnez une ligne de profil en long dans la liste.
• Créer à partir d’une surface. Crée une ligne de profil en long à partir d’une surface existante dans le dessin. Sélectionnez une surface dans la liste Choisir une surface.

Distance de décalage

Indique la distance de décalage entre l’emplacement du style de décalage et la ligne de profil en long de référence du tronçon. Sélectionnez Mettre à jour de manière dynamique pour conserver le décalage si le tronçon est modifié. Par défaut, le tronçon entier est décalé, sauf si des intervalles d’abscisses curvilignes n’ont pas été créés comme dynamiques dans l’onglet Remplacements.

Dessiner la ligne de profil en long dans

Indique un dessin de profil en long dans lequel afficher le tronçon. Sélectionnez l'une des options suivantes :

• Nouveau dessin de profil en long. Ouvre l’assistant Créer un dessin de profil en long qui permet de définir les paramètres de création d’un dessin de profil en long dans le dessin pour la ligne de profil en long du tronçon.
• Dessin de profil en long existant. Invite l’utilisateur à sélectionner un dessin de profil en long existant dans lequel afficher une nouvelle ligne de profil en long de tronçon ou mettre à jour une ligne de profil en long de tronçon existante.
• Mettre à jour uniquement. Met à jour la ligne de profil en long, mais ne vous invite pas à sélectionner un dessin de profil en long.

Remplacer

Liste des intervalles de décalage du tronçon

• Ajouter une série. Ajoute une ligne à la liste des intervalles de décalage du tronçon. Une fois créée, ajoutez les informations d’intervalle d’abscisses curvilignes et déterminez si elles doivent être mises à jour de manière dynamique en fonction de la distance de décalage définie dans l’onglet Général. Si un intervalle n’est pas défini sur Dynamique, les objets de réseau sous pression compris dans l’intervalle s’ajustent uniquement pour maintenir la connexion avec ceux situés en dehors de l’intervalle et non avec le décalage.

  Un intervalle est automatiquement défini afin de ne pas être dynamique si les décalages sont modifiés manuellement dans l’intervalle.

  Remarque : L’ajout de coudes et de PIV dans le dessin ajoute automatiquement un intervalle.
• Supprimer un intervalle. Supprime une ou plusieurs lignes sélectionnées de la liste des intervalles de décalage du tronçon.
  Remarque : La suppression des coudes et des PIV dans le dessin supprime les intervalles associés.
• Non. Identificateur numérique de l’intervalle de décalage du tronçon.
• Abscisse curviligne de départ. Indique la première abscisse curviligne de l’intervalle du tronçon. Vous pouvez entrer manuellement l’abscisse curviligne de départ sur la ligne ou cliquer sur et sélectionner l’emplacement dans la zone de dessin.
• Abscisse curviligne de fin. Indique la dernière abscisse curviligne de l’intervalle du tronçon. Vous pouvez entrer manuellement l’abscisse curviligne de fin sur la ligne ou cliquer sur et sélectionner l’emplacement dans la zone de dessin.
• Ligne de profil en long de référence. Indique que l’intervalle doit refléter les modifications apportées à la ligne de profil en long de référence lorsque l’option Mettre à jour automatiquement est sélectionnée dans l’onglet Général.

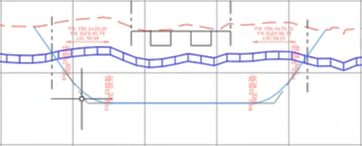

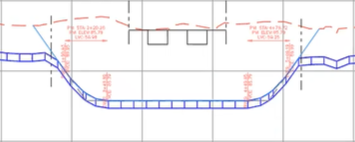

  Avant le suivi des lignes de profil de référence	Après le suivi des lignes de profil de référence dans un intervalle de remplacement

• Distance. Indique la distance de remplacement du décalage pour l’intervalle d’abscisses curvilignes.
• Style. Indique le style de remplacement du décalage pour l’intervalle d’abscisses curvilignes. Vous pouvez sélectionner Longueur de coupe ou Décalage au niveau du raccord.

Nettoyer les PIV

Supprime les PIV des intervalles d’abscisses curvilignes remplacés qui ne sont pas dynamiques et ne comportent pas de coudes verticaux.
