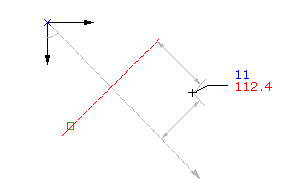

Pour créer des points à l'intersection d'un objet et d'une direction

Crée un point à l'intersection d'une ligne, d'une courbe, d'un objet clothoïde et d'une ligne de direction.

Spécifiez des valeurs en choisissant des points sur le dessin, en utilisant des commandes transparentes ou en entrant des valeurs au niveau de la ligne de commande.

1. Définissez les paramètres et créez les styles, les calques, les groupes de points et les identificateurs de description.
2. Onglet Début groupe de fonctions Créer des données de terrain menu Points Créer des points - Intersections Direction/objet .
3. Sélectionnez un objet.
4. Spécifiez la distance de décalage en effectuant l'une des opérations suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Indiquez un point pour définir le décalage à l'aide de la barre d'outils Commande transparente.
5. Désignez le point de départ en effectuant l'une des opérations suivantes :
   • Choisissez un point dans le dessin.
   • Définissez le point à l'aide des commandes transparentes.
6. Indiquez la direction à partir du point de départ en effectuant l'une des opérations suivantes :
   • Choisissez un point dans le dessin.
   • Définissez le point à l'aide des commandes transparentes.
   • Entrez Z, puis l'azimut de la ligne de direction.
   • Entrez B, puis indiquez le quadrant et l'angle de relèvement.
7. Spécifiez la distance de décalage en effectuant l'une des opérations suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Indiquez un point pour définir le décalage à l'aide de la barre d'outils Commande transparente.
8. Entrez une description ou appuyez sur Entrée pour ignorer la saisie.
9. Entrez l'altitude du point ou appuyez sur Entrée pour ignorer la saisie.

Remarque : Différents facteurs influencent la manière dont le point est affiché. Pour plus d'informations, reportez-vous à la rubrique A propos de la définition de l'aspect des points d'un dessin.
