Crée une ligne caractéristique du terrain ou une polyligne à partir d’un décalage et d’une différence d’altitude par rapport à une ligne caractéristique du terrain, une figure de topographie, un segment de parcelle, une polyligne ou une polyligne 2D ou 3D sélectionnée.
Spécifiez la distance de décalage, le côté et la différence d’altitude ou l’élévation absolue.

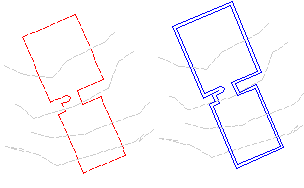

Exercice du didacticiel : Simplification d’une empreinte de bâtiment
- Cliquez sur
Trouver.
- Sélectionnez un objet à décaler.
Remarque : L’objet sélectionné doit être de l’un des types suivants : ligne caractéristique, segment de parcelle, figure de topographie ou polyligne (2D ou 3D).
- Effectuez l’une des opérations suivantes pour spécifier l’emplacement du décalage :
- Indiquez la distance de décalage, puis sélectionnez l’objet à décaler.
- Entrez Passage, puis sélectionnez l’objet à décaler et un point de passage. Le décalage sera dessiné à travers ce point.
- Procédez de l'une des manières suivantes :
- Indiquez un point sur le côté où vous voulez placer le décalage. Indiquez ensuite la différence d’altitude ou l’altitude absolue pour le décalage.
- Entrez Multiple et indiquez le côté et la différence d’altitude de chaque décalage.
Si vous entrez Variable, une marque s’affichera au premier point sur la ligne caractéristique du terrain du décalage. Vous pouvez indiquer la différence d’altitude depuis le point original ou l’altitude absolue. Après avoir entré une valeur, elle passe au point suivant et requiert son altitude. Elle continuera ainsi pour chaque point de la ligne caractéristique du terrain, jusqu’à ce que vous mettiez fin à la commande.
Remarque : L’objet de décalage généré dépend de l’objet source référencé :- Les lignes caractéristiques et les figures de topographie créent des lignes caractéristiques décalées.
- Les polylignes et les segments de parcelle créent des polylignes décalées.
- Sélectionnez un autre objet à décaler, ou appuyez sur Entrée pour mettre fin à la commande.
