L’onglet Contenu permet de définir le type d’appareils de voie à créer pour la communication et d’autres paramètres.
Catalogue de contenu
- Indique le catalogue à utiliser pour la création des appareils de voie dans la communication. Sélectionnez un élément dans la liste déroulante ou cliquez sur
pour afficher la boîte de dialogue Catalogue des appareils de voie, dans laquelle vous pouvez charger un autre catalogue. Ces fichiers sont stockés dans le dossier C:\ProgramData\Autodesk\C3D 2022\fra\Data\Railway Design Standards\Turnout\ par défaut.
Si vous créez la communication à partir d’un appareil de voie existant, cette section est grisée et indisponible.
Contenu des appareils de voie sur l’axe principal
Indique le contenu de l’appareil de voie pour le premier axe sélectionné. Si vous créez la communication à partir d’un appareil de voie existant, cette section est grisée et indisponible.
- Type d’appareil de voie
- Indique le type d’appareil de voie :
- Simple
- Équilatéral
- Intersection
- Simple
- Filtre (Tangente d’angle)
- Permet d’indiquer l’angle de l’appareil de voie. Les angles plus petits créent des appareils de voie plus progressifs.
- Modèle
- Spécifie le modèle de l’appareil de voie. Les modèles disponibles à l’angle spécifié dans le fichier de catalogue des appareils de voie sont affichés dans la liste déroulante.
- Direction/Côté
- Indique la direction, vers l’avant ou vers l’arrière, en fonction de la cotation des abscisses de l’axe. Vous pouvez ajuster la direction et le côté à l’aide d’une poignée après la création de l’appareil de voie. Pour plus d’informations, reportez-vous à la rubrique Pour modifier des appareils de voie de rails à l’aide des poignées.
- Point d'insertion
- Indique le point d’insertion de l’appareil de voie :

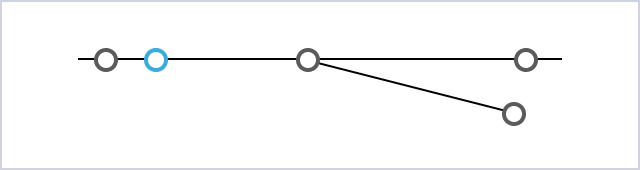

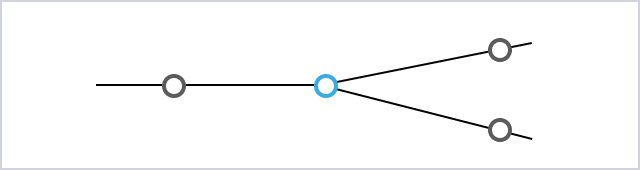

- Joint de contre-aiguille

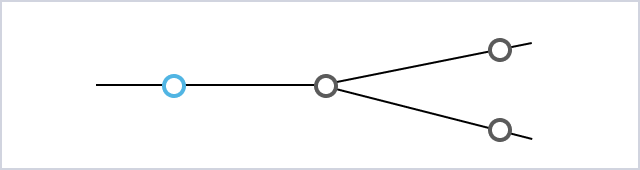

- Emplacement de l’aiguillage

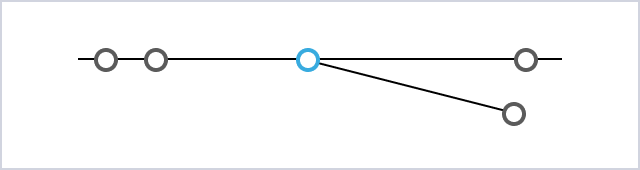

- Point d'intersection

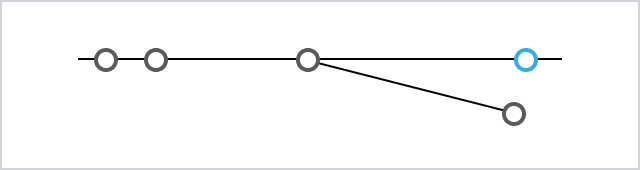

- Talon de cœur sur la voie directe

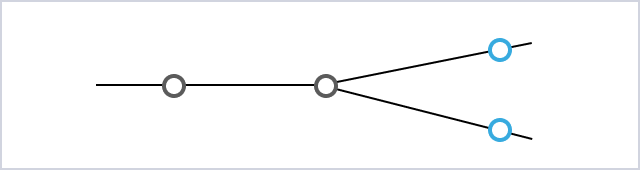

- Talon de cœur sur la voie déviée
Type d’appareil de voie Joint de contre-aiguille Emplacement de l’aiguillage Point d'intersection Talon de cœur sur la voie directe Talon de cœur sur la voie déviée Simple
Équilatéral

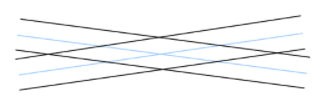

Intersection
Contenu de l’appareil de voie sur le deuxième axe
- Type d’appareil de voie
- Indique le type d’appareil de voie :
- Simple
- Équilatéral
- Intersection
- Angle
- Permet d’indiquer l’angle de l’appareil de voie. Les angles plus petits créent des appareils de voie plus progressifs.
- Modèle
- Spécifie le modèle de l’appareil de voie. Les modèles disponibles à l’angle spécifié dans le fichier de catalogue des appareils de voie sont affichés dans la liste déroulante.
