Créez un ou plusieurs dessins de profils en travers pour afficher des lignes de profil en travers à l’aide de tabulations coupées sur un axe horizontal.
Les dessins de profils en travers sont créés à partir de tabulations et de lignes de profil en travers existantes. Chaque dessin de profil en travers doit être lié à un axe. Pour plus d'informations, reportez-vous à la rubrique Tabulations et lignes de profil en travers.
Un dessin de profil en travers est constitué d'une grille sur laquelle une ou plusieurs lignes de profil en travers sont affichées sous forme de lignes graphiques. Il est possible de tracer plusieurs dessins de profils en travers sur une feuille dont la taille et les paramètres sont définis.

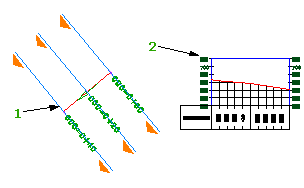

Les tabulations (1) doivent être créées avant le dessin de profil en travers (2). Les dessins de profils en travers peuvent afficher Les lignes de profil en travers de terrains naturels, les lignes de profil en travers du projet 3D et les lignes de profil en travers de canalisation.
Définissez les bandes et les annotations dans un dessin de profil en travers de manière à la rendre plus claire et plus profitable.
Exercice du didacticiel : Création de dessins de profils en travers
