Obtention des informations sur les propriétés d'aire et mécaniques

Vous pouvez consulter les propriétés d'aire, de périmètre et mécaniques définies par les objets sélectionnés ou par une série de points.

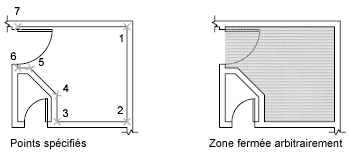

Calcul d'une aire définie

Vous pouvez mesurer l'aire d'une région arbitrairement fermée définie par les points que vous spécifiez. Ces points doivent se trouver sur un plan parallèle au plan XY du SCU courant.

Calcul des propriétés mécaniques

Vous pouvez analyser les propriétés mécaniques des solides 3D et des régions 2D, y compris le volume, l'aire, les moments d'inertie, le centre de gravité, etc. En outre, les résultats des calculs peuvent être enregistrés dans un fichier texte.

Calcul de l'aire, du périmètre ou de la circonférence d'un objet

Vous pouvez calculer l'aire délimitée par les cercles, les ellipses, les polygones, les polylignes, les régions et les solides 3D, ainsi que la circonférence ou le périmètre de ces objets. Les données affichées dépendent du type d'objet sélectionné.

• Cercles. L'aire et la circonférence sont indiquées.
• Ellipses, polylignes fermées, polygones, courbes splines planes fermées et régions. L'aire et le périmètre sont indiqués. Dans le cas des polylignes épaisses, la surface est définie par la médiane du contour.
• Objets ouverts comme les courbes splines et les polylignes. L'aire et la longueur sont indiquées. Dans ce cas, l'aire est calculée en joignant le point de départ et l'extrémité par une ligne droite.
• Solides 3D. La surface 3D totale de l'objet est affichée.

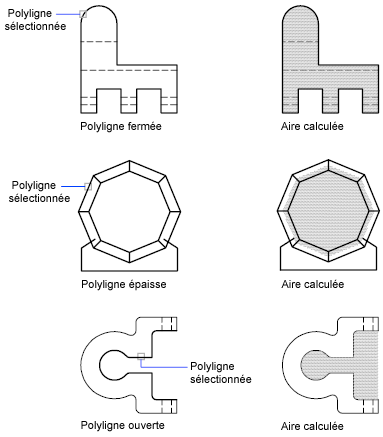

Exemple : calcul d'aires diverses

Procédures

Pour calculer l'aire d'un objet

1. Cliquez sur l'onglet Accueil le groupe de fonctions Mesurer le menu déroulant Mesurer Aire
2. Sélectionnez l'objet et appuyez sur Entrée.
3. Appuyez sur Entrée.

   L'aire est affichée dans le format d'unité courant.

Pour calculer l'aire que vous délimitez

1. Cliquez sur l'onglet Accueil le groupe de fonctions Mesurer le menu déroulant Mesurer Aire.
2. Spécifiez successivement les points qui définissent le périmètre de l'aire que vous voulez mesurer.
   Remarque : Le cas échéant, cliquez sur un accrochage aux objets.
3. Appuyez sur Entrée.

   Le premier et le dernier points se connectent pour former une aire fermée. L'aire et le périmètre s'affichent dans le format d'unités courant.

Pour calculer la masse ou le volume d'un objet

1. Cliquez sur l'onglet Accueil le groupe de fonctions Mesurer Propriétés de masse/de la région.
2. Sélectionnez un objet et appuyez sur Entrée.

Une fenêtre de texte affiche les propriétés mécaniques et vous demande si vous souhaitez écrire les propriétés dans un fichier texte.
