Vous pouvez utiliser l'onglet Filetage de la boite de dialogue de propriétés de feature de tournage pour éditer les réglages d'usinage pour une feature de filetage.

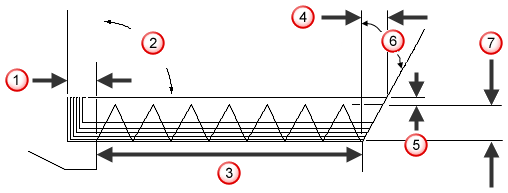

Quelques-uns des attributs de filetage sont affichés dans ce schéma :
|
|
|
|
|
|
Garde finale
Angle de retrait
Profondeur
Garde initiale
Garde
Angle d'entrée
Hauteur
Garde finale — Entrez la distance à laquelle l'outil avance après la fin du filetage (dans la gorge DIN) avant de se retirer de la surface de la pièce. Si l'option Chanfrein en sortie est sélectionnée dans la boîte de dialogue Attributs d'usinage ou dans l'onglet Stratégie, cette valeur correspond à la longueur du chanfrein.
Angle d'entrée — Entrez une valeur incrémentale sans signe depuis l'axe Z positif.
Garde initiale — Cette valeur est la position à laquelle l'outil traverse avant de s'engager dans la pièce usinée.
Filets de départ — Si défini sur 1, un seul filet est créé. Si défini sur 2 ou 3, plusieurs filets de départ sont créés. Le nombre de filets par millimètre pour chaque filetage est divisé par le nombre de filets. Par exemple, si vous créez un filetage avec 10 filets par pouce avec 2 filets de départ, alors chaque filetage est de 5 filets par pouce de 180
l'un par rapport à l'autre.
Position de changement d'outil est le point où la pointe de l'outil se déplace avec un changement d'outil.
