Vous pouvez effectuer une gravure 5-axes en utilisant un parcours d'outils spirale 2D. Cela vous permet d'utiliser un angle d'axe d'outil perpendiculaire à la surface pour s'assurer que la gravure a une section transversale et une profondeur de coupe uniformes.
Pour créer une feature de gravure de surface 5-axes :

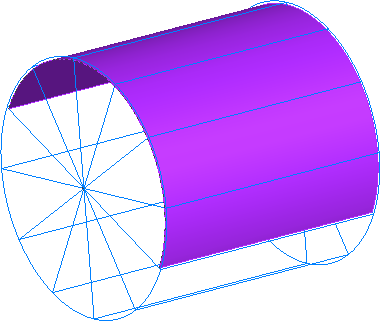

- Créez une surface en-dessous des frontières du brut pour déterminer la profondeur de la gravure, par exemple :

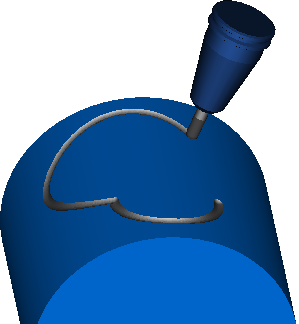

- Créez la courbe pour définir la forme de la feature de gravure, par exemple :
- Créez une feature de fraisage surfacique avec une opération de spirale 2D.
- Double-cliquez sur la feature dans l'arbre de construction pour afficher la boite de dialogue de propriétés de feature et sélectionnez spirale2D dans l'arborescence.
- Dans l'onglet Brut, dans la section Choisir la courbe guide, sélectionnez Courbes comme frontières et cliquez sur Options de courbe.
La boite de dialogue Courbe frontière s'affiche.
- Dans la section Type de courbe frontière, sélectionnez Parois seulement.
Cela crée un parcours d'outils le long de la courbe, au lieu d'un parcours d'outils de nettoyage de zone dans ou en dehors de la courbe.
- Dans la section Courbes frontières, cliquez sur Frontières.
La boite de dialogue Sélectionner les courbes de frontière s'affiche.
- Sélectionnez la courbe qui définit la forme de la gravure et cliquez sur OK pour fermer la boite de dialogue Sélectionner les courbes de frontière.
- Cliquez sur OK pour fermer la boite de dialogue Courbe de frontière.
- Dans l'onglet 5-Axes, sélectionnez Incliner Longi./Transv. et dans la liste depuis, sélectionnez Normale de contact.
Cela garde l'axe d'outil normal à la surface.
- Cliquez sur OK pour fermer la boite de dialogue de propriétés de la feature.
Conseil : Vous pouvez utiliser l'option de menu Construction > Courbe > Depuis surface > Projection sur surface pour projeter une courbe sur une surface.
