Vous pouvez utiliser la boite de dialogue Trochoïdal pour créer des parcours trochoïdaux.
Pour afficher la boite de dialogue Trochoïdal :
- Dans la boite de dialogue de propriétés de feature de fraisage, sélectionnez une passe dans l'arborescence.
- Cliquez sur Trochoïdal dans l'onglet Fraisage pour afficher la boite de dialogue Trochoïdal.
Pour activer cette technique :
- Sélectionnez Activer le parcours trochoïdal.
- Cliquez sur OK pour fermer la boite de dialogue.
Vous pouvez obtenir une condition de découpe uniforme en contrôlant avec attention la largeur de coupe. Limiter et contrôler la largeur est importante quand vous usinez une matière de brut dure, où l'enchaînement périphérique programmé est petit. La parcours d'outil trochoïdal est excellent pour le contrôle de la largeur de coupe. Aller d'un petit enchaînement à une découpe de coin ou de fente serrée produit un fort pourcentage d'augmentation de la largeur de coupe, jusqu'à la réciproque du réglage de pourcentage d'enchaînement dans FeatureCAM. Par exemple, un enchaînement de 25% peut produire une augmentation de 4 fois la charge sur l'outil, alors qu'un enchaînement de 5% peut produire une augmentation de 20 fois la charge sur l'outil. Les images suivantes montrent la largeur de coupe variable pour un mouvement de coin et la largeur de coupe constante des coupes d'un parcours d'outils trochoïdal.

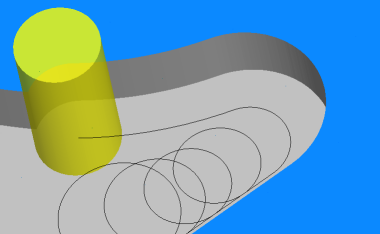

Ceci est appelé un parcours trochoïdal à cause des mouvements tourbillonnants de l'outil autour des coins tout en avançant. Avec des coins arrondies et des trochoïdes, il n'y a pas d'angle vif dans le parcours d'outils et la largeur de coupe est limitée par la taille de l'enchaînement. A cause des mouvements circulaires supplémentaires et de la charge sur l'outil limitée, il est attendu que l'usinage soit plus long pour la même poche que les deux précédents types de parcours d'outils. Le parcours trochoïdal usine les coins et les fentes plusieurs fois. Chaque fois, l'outil ne coupe pas plus que la largeur de coupe spécifiée. L'image ci-dessous montre la forme du parcours d'outil pour la découpe d'un coin en utilisant le parcours trochoïdal.
Options de trochoïdes
Le rayon de coin est le rayon des parcours circulaires (ou trochoïdaux) qui sont insérés. Le rayon de coin doit être supérieur ou égal à l'enchaînement.
L'angle minimum est le seuil pour l'insertion de trochoïdes. Si l'angle entre les deux mouvements de parcours est inférieur à l'angle, aucun parcours circulaire n'est inséré entre les mouvements.
L'enchaînement est le même que la distance entre les coupes. Il est affiché dans cette boite de dialogue de façon à ce que vous puissiez le voir avec les autres paramètres.
