Si vous voulez utiliser un repère d'une pièce que vous avez placé sur la colonne pour localiser d'autres repères de pièce, utilisez la procédure suivante :

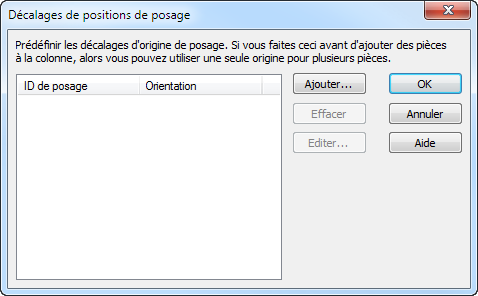

- Ouvrez la boite de dialogue Décalage de positions de posage de l'une de ces façons :
- Cliquez sur l'étape ID de posage
dans la boite à outils Etapes.
- Cliquez sur Posages... de la boite de dialogue Phases d'usinage Tombstone.
- Cliquez sur l'étape ID de posage
- Cliquez sur le bouton Ajouter. L'assistant de position de posage s'affiche.
- Sélectionnez Création de l'origine de posage par rapport à l'une des faces de la colonne et cliquez sur Suivant.
La page Sélectionner repère de posage s'affiche.
- Sélectionnez le repère dont vous voulez en utiliser l'origine et cliquez sur Suivant.
La page ID de posage s'ouvre.
- Entrez l'ID de posage à utiliser pour la première face. Vous n'avez probablement pas besoin de changer la valeur par défaut parce qu'elle était définie quand vous avez placé la première pièce.
- Si vous voulez définir l'origine de chaque face au même point, sélectionnez Même ID de posage pour chaque orientation.
- Si vous voulez utiliser une origine différente pour chaque face, sélectionnez Incrémenter ID de posage pour chaque orientation.
- Cliquez sur le bouton Terminer.
Les décalages de posage que vous créez sont affichés, dans la fenêtre graphique, sur chaque face de la colonne avec le symbole
.
La boite de dialogue Décalages de positions de posage liste les ID de posage que vous avez créé.
- Cliquez sur OK pour les accepter.
Les faces auxquelles elles s'appliquent sont affichées sous les ID de posage.
- Cliquez sur OK pour accepter les réglages et fermez la boite de dialogue Phases d'usinage Tombstone.
