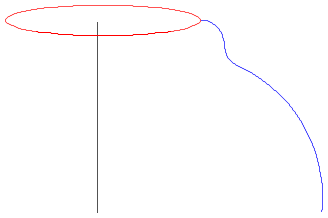

La carter moteur du modèle de sèche-cheveux est une surface de révolution. La courbe source pour le carter a été créée en vue de dessus puis pivotée de 90
autour de l'axe X pour orienter la courbe pour la construction de le révolution. Une ligne a été dessinée à partir du centre du carter sur Z pour faire office d'axe pour la révolution. Plus tard, ce modèle utilise une surface de bouchage pour terminer le carter comme exemple de surface de bouchage.

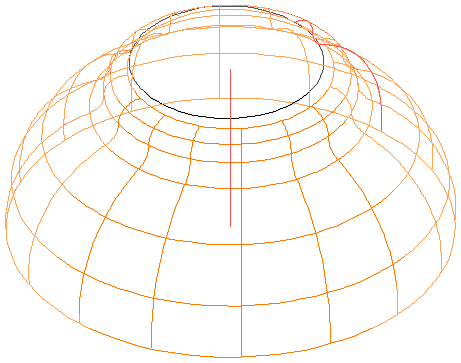

Définissez la surface pour une révolution complète de 360. Sélectionnez l'axe et la courbe à passer autour de l'axe et le résultat est affiché sur la seconde image. Vous auriez également pu créer cette même surface en balayage autour du cercle.
Si la courbe source a été étendue jusqu'à l'axe de rotation, le carter aurait pu être complété en une étape. L'inconvénient de cette méthode est que la frontière centrale est dégénérée (un point) et ne peuvent pas fournir des bons résultats d'usinage.
