Vous pouvez reconnaître des features d'électro-érosion à fil 2-axes à partir de courbes. Vous pouvez reconnaître une feature d'électro-érosion 4-axes à partir de faces d'un modèle solide, ou de frontières de surface.
Pour reconnaître une feature d'électro-érosion à fil à partir des faces d'un solide
- Sélectionnez Accueil > Programme pièce > Features.
- Dans l'assistant de nouvelle feature, sélectionnez un type de feature 4-axes, choisissez Extraire et reconnaître les features, puis cliquez sur Suivant.
- Sélectionnez Pour les faces solides.
- Sélectionnez Masquer les surfaces horizontales et entrez un angle pour masquer les surfaces comprises dans cet angle et horizontales afin de faciliter la sélection de surfaces.
- Cliquez sur Suivant.
- Dans la fenêtre graphique, sélectionnez les faces que vous souhaitez reconnaître et cliquez
sur la page Faces du solide.
- Pour définir la hauteur de feature, sélectionnez Manuel et spécifiez les hauteurs haute et basse de la feature, ou sélectionnez Automatique pour utiliser la hauteur des surfaces comme étant la hauteur de la feature.
- Allez au bout de l'assistant pour créer la feature.
Pour reconnaître une feature d'électro-érosion à fil à partir des frontières de surface
- Sélectionnez Accueil > Programme pièce > Features.
- Dans l'assistant de nouvelle feature, sélectionnez un type de feature 4-axes, choisissez Extraire et reconnaître les features, puis cliquez sur Suivant.
- Sélectionnez :
- Pour tous les types de surface pour extraire les features depuis les surfaces relimitées, ou depuis un mélange de surfaces relimitées et non relimitées.
- Surfaces réglées non restreintes uniquement pour extraire les features à partir de surfaces non relimitées.
- Sélectionnez Masquer les surfaces horizontales et entrez un angle pour masquer les surfaces comprises dans cet angle et horizontales afin de faciliter la sélection de surfaces.
- Cliquez sur Suivant.

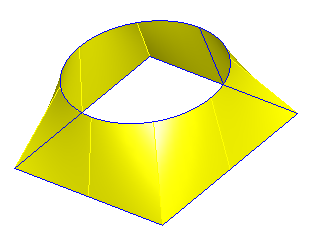

- Les arêtes de toutes les surfaces réglées dans le modèle sont affichées en bleu.
- Cliquer sur le bouton Choisir courbe
.
- Sélectionnez les courbes de la feature, dans l'ordre.
- Pour inverser la direction d'une courbe, sélectionnez cette courbe dans la liste, puis cliquez sur
.
- Allez au bout de l'assistant pour créer la feature.
Pour reconnaître une feature d'électro-érosion à fil à partir des frontières de courbes
- Sélectionnez Accueil > Programme pièce > Features.
- Dans l'assistant de nouvelle feature, sélectionnez un type de feature 2-axes, choisissez Extraire et reconnaître les features, puis cliquez sur Suivant.
- Sélectionnez la géométrie dans la fenêtre graphique pour la chaîner en courbes qui représentent les frontières de la feature.
Vous pouvez utiliser la barre d'édition de feature/géométrie au bas de l'écran pour modifier le mode de chaînage de courbe.
- Allez au bout de l'assistant pour créer la feature.
