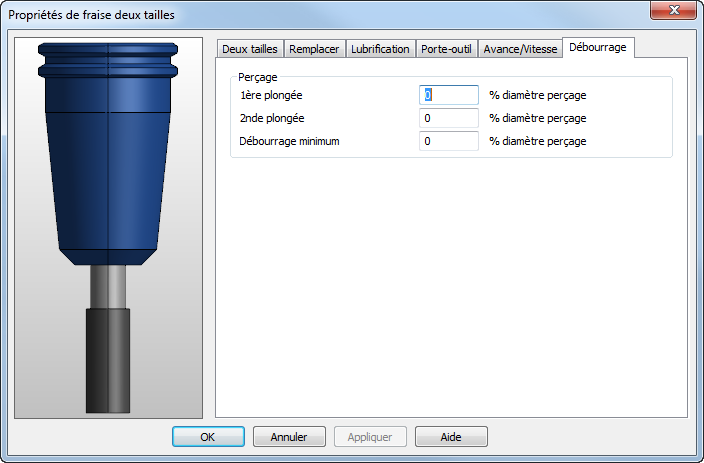

Vous pouvez utiliser l'onglet Débourrage pour remplacer les profondeurs de débourrage pour les outils individuels. Les valeurs de débourrage globales sont spécifiées sur la page Débourrage de la boite de dialogue Attributs d'usinage.
Le débourrage s'applique aux opérations Trou profond, Brise-copeaux et Taraudage. FeatureCAM prend en charge quatre styles de débourrage. Ces styles sont listés dans le post-processeur. Trois différents attributs contrôlent le débourrage et sont utilisés différemment selon le type de débourrage. FeatureCAM vérifie le type de débourrage sur le post-processeur actuellement chargé pour dupliqué les cycles fixes lors de la simulation des parcours d'outils. Définissez ces attributs séparément pour les opérations de perçage et de taraudage :
- 1ère plongée — Ceci est la profondeur de la première plongée d'une opération de perçage/taraudage spécifiée en pourcentage du diamètre de l'outil. Si la profondeur du trou est inférieure à la première plongée, le trou est percé en une seule plongée.
- 2nde plongée — Ceci est la profondeur de la seconde plongée d'une opération de perçage/taraudage spécifiée en pourcentage du diamètre de l'outil. Le post-processeur traite la conversion.
- Débourrage minimum — Ceci est la taille de pas minimale pour une plongée utilisée pour des méthodes de débourrage par réduction de valeur ou pour des méthodes de débourrage par réduction de facteur.
Pour chaque attributs, laisser la valeur sur 0% pour utiliser le réglage général, ou entrer une nouvelle valeur pour remplacer le réglage global.
Par exemple, si le diamètre d'outil est de 25,5mm et que la profondeur de première plongée de l'outil est de 80% du diamètre de l'outil, la profondeur de la première plongée de l'outil est de 20,5mm, quel que soit la profondeur globale de première plongée spécifiée dans la boite de dialogue Attributs d'usinage.
