Création et modification d'esquisse

Vous pouvez créer, modifier ou supprimer des esquisses.

Création d'une esquisse

Nouveautés : 2020.1, 2022.1

• Pour créer une esquisse dans un fichier pièce ou ensemble, procédez de l'une des manières suivantes :
  • Dans l'onglet Modèle 3D, cliquez sur Commencer une esquisse 2D ou Commencer une esquisse 3D .
  • Cliquez dans le navigateur avec le bouton droit de la souris, puis choisissez Nouvelle esquisse ou Nouvelle esquisse 3D.
  • Cliquez sur une face plane ou un plan de construction d’une pièce, puis, dans la mini-barre d’outils, choisissez Créer une esquisse .
• Pour créer une esquisse dans un fichier dessin, cliquez sur l'onglet Placer les vues > Commencer l'esquisse. .

Remarque : Pour activer ou désactiver l'accrochage d'objet dans une esquisse 3D, cliquez sur la commande dans la barre d'état ou utilisez le raccourci clavier Ctrl+Maj+P.

Modification d'une esquisse

1. Utilisez une des méthodes suivantes :
   • Cliquez deux fois sur l'icône d'esquisse dans le navigateur.
   • Dans le navigateur, cliquez sur l'esquisse avec le bouton droit de la souris, puis choisissez Modifier l'esquisse ou Modifier l'esquisse 3D.
   • Dans la zone graphique, cliquez sur le plan d'esquisse avec le bouton droit de la souris, puis choisissez Modifier l'esquisse ou Modifier l'esquisse 3D.
   • Dans la zone de dessin, cliquez sur la cote de l’esquisse avec le bouton droit de la souris, puis choisissez Modifier l’esquisse.
2. Utilisez les commandes de l'onglet Esquisse ou de l'onglet Esquisse 3D pour ajouter une géométrie et appliquer des contraintes, des cotes et des fonctions.

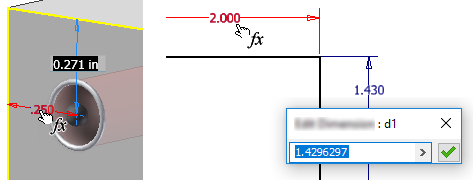

3. Pour faire référence à d’autres cotes (paramètres), sélectionnez la fonction afin d’afficher les cotes utilisées pour sa création, puis cliquez sur la valeur de la cote que vous souhaitez référencer. Sinon, lors de la réalisation d’une esquisse, cliquez sur une autre cote pour la référencer.


Achèvement d'une esquisse

Vous devez terminer l'esquisse pour quitter l'environnement d'esquisse.

• Pour mettre fin à une esquisse 2D, dans l'onglet Esquisse, cliquez sur Terminer l'esquisse ou cliquez dans la zone graphique avec le bouton droit de la souris, puis choisissez Terminer l'esquisse 2D.
• Pour mettre fin à une esquisse 3D, dans l'onglet Esquisse 3D, cliquez sur Terminer l'esquisse ou cliquez dans la zone graphique avec le bouton droit de la souris, puis choisissez Terminer l'esquisse 3D.

Suppression d'une esquisse

• Sélectionnez l'esquisse dans le navigateur et appuyez sur la touche Suppr, ou cliquez sur l'esquisse avec le bouton droit de la souris, puis choisissez Supprimer.
  Remarque : Si l'esquisse fait partie d'une fonction, vous pouvez également supprimer cette dernière.
