Sélectionnez l'option Analyse des charges de mouvement pour importer les charges de mouvement d'occurrences spécifiques dans l'environnement de simulation dynamique. Seules les pièces représentant un corps unique et répondant aux critères suivants sont valides pour le transfert de charges de mouvement.
- La pièce ne doit pas être soudée à une autre pièce.
- Seules les occurrences de pièce de niveau supérieur et les sous-ensembles flexibles sont éligibles pour l'exportation vers MEF. Cette opération d'exportation s'effectue dans l'environnement de la simulation dynamique.
- L'analyse est limitée à une occurrence de pièce unique et à un pas temporel unique désignés dans la simulation dynamique. Les autres corps sont automatiquement exclus. Toutes les conditions aux limites sont importées depuis la simulation dynamique.
- Le pas temporel s'exprime en secondes. Ajoutez un zéro à gauche. La notation scientifique peut être utilisée dans les cas extrêmes.
- Vous pouvez réaliser plusieurs simulations avec la même occurrence de pièce et le même pas temporel.
- Les fonctions d'ensemble sont prises en compte lorsque vous effectuez une simulation d'analyse des contraintes isolées.
Critères de charges de mouvement
- Si vous avez sélectionné l'option Analyse des charges de mouvement sans spécifier de composant, vous recevez un message vous invitant à choisir un composant.
- Si vous n'avez pas sélectionné de pas temporel, un message de type Aucun pas temporel sélectionné s'affiche dans la liste déroulante.
- Si lors d'une mise à jour de la simulation dynamique, le composant spécifié ne possède pas suffisamment de faces définies, son occurrence est supprimée de la liste d'exportation. Vous êtes invité à sélectionner une nouvelle pièce ou à compléter la définition de charge dans la simulation dynamique.
Messages de définition incomplète
Commencez par exporter les charges depuis l'environnement de simulation dynamique. Ensuite, dans l'environnement d'analyse des contraintes, spécifiez que les charges de mouvement sont incluses dans la simulation. Exportez les charges de mouvement pour chaque pièce séparément.
Analyse des charges de mouvement associées à une pièce d'un ensemble
- Pour une nouvelle simulation, sur le ruban, cliquez sur l'onglet Analyse des contraintes
le groupe de fonctions Gérer Créer une simulation
. Pour une simulation existante, dans le navigateur, cliquez sur le noeud de la simulation avec le bouton droit de la souris, puis choisissez Modifier les propriétés de simulation
La boîte de dialogue Propriétés de simulation s'affiche.

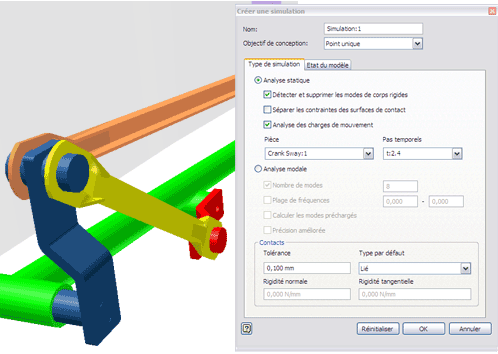

. - Dans la boîte de dialogue Propriétés de simulation, accédez à l'onglet Type de simulation, puis sélectionnez l'option Analyse des charges de mouvement. Des options supplémentaires sont activées.
- Sélectionnez la pièce dans la liste correspondante.
- Sélectionnez l'option Pas temporels dans la liste de pas de temps générés dans Simulation dynamique.
- Cliquez sur OK.
Le cas échéant, une simulation est créée pour le composant sélectionné. Toutes les charges appropriées liées à l'occurrence sont stockées dans le dossier Charges du navigateur.
- Complétez la définition de la simulation.
- Pour une simulation existante, modifiez les paramètres souhaités.
- Exécutez la simulation.
